综合型按键类

    综合型按键类

    1. 详细信息

    DIN144.jpg    RoHS.jpg    IP65.jpg


    产品概要

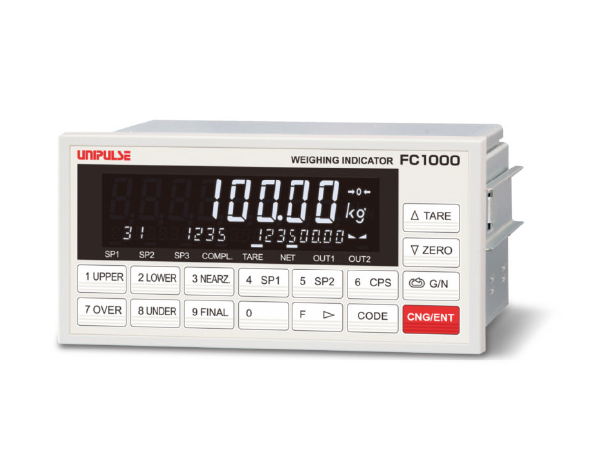

    FC1000采用白色液晶显示屏并备有副显示。前面板有防尘·防水保护、品种存储、数据累计、SD卡数据保存等,功能丰富!
    A/D转换达到1200次/秒的高数字化处理称重仪表。



    SD卡标配

    可用SD卡读取和更改设定值,记录称量结果以及异常数据等。

    ■ 自动记录校准值、错误信息
     传感器异常或更换时设定值的参照。
     自动记录错误发生时的日期时间以及操作内容,可用于判断异常原因。

    ■ 称量结果的记录
     可掌握原料管理、设备运行率等长期的趋势进行对应。

    ■ 一键操作复原设定值
     ・更换FC1000时,可直接转移设定值。
     ・使用复数FC1000时,可保持相同设定。
     ・可返回设备安装时的最初设定值(将设定值与初期值分开保存)。

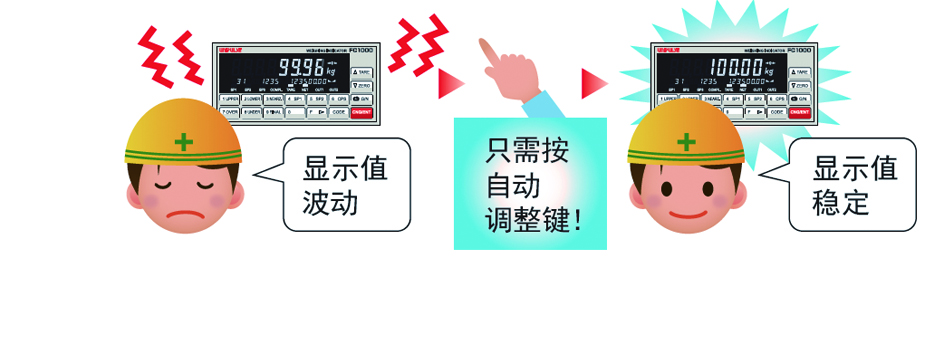

    高性能滤波耐干扰性强&自动滤波调整功能

    具备对应各种振动的低通滤波(0.1~300Hz)。
    以及对周期性振动有效的移动平均滤波(OFF、2~512次)。
    自动滤波调整可兼容精度和稳定性,自动寻找最佳滤波值,省去手动设定的繁琐。(也可进行手动设定)




    对应负数落差

    对应负数落差液体的高速充填及粉体的压送时便利。




    IP65的防尘·防水等级

    将付属密封垫安装在前面板,可防护面板。


    换算·显示输入电压值功能

    可自动将传感器输出换算成mV/V并显示。故障发生时可用于判定故障原因。

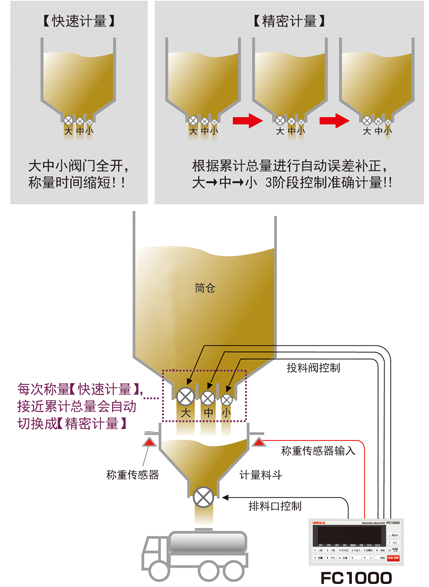

    总量计量功能

    用小料斗称大容量时,用【快速计量】缩短计量时间、用【精密计量】调整准确重量。




    白色液晶显示屏·方便的20位数字副显示

    显示累计值、称量中的品种代码以及各种设定值。



    32种品种存储功能

    可根据各品种保存设定值,选择相对应的称量。批量称重可简单操作。

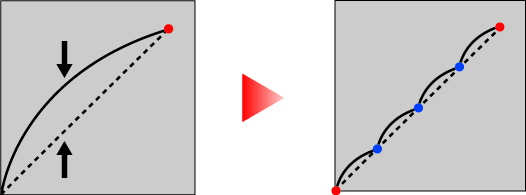

    多点校准功能

    零点,量程和中间3点的校准,按传感器品质可调整直线性。
    对直线性较差的传感器,多点校准可改善线性误差,修正称量精度。





    技术参数

    模拟部分
    激励电压 DC5V±5% 输出电流:90mA
    远程操控方式(可以并联6个350Ω的传感器)
    信号输入范围 -2.5~+5.1mV/V
    零点调整范围 数字演算的自动调整方式 -2.5~+2.0mV/V
    量程调整范围

    数字演算的自动调整方式 0.02~+3.0mV/V

    量程补正 多点校准:零点,量程和中间3点的校准,按传感器品质可调整直线性
    最小输入分度 0.15μV/count
    滤波器 数字低通滤波器 可变:0.1~300.0 Hz
    移动平均滤波 OFF、2~512次
    A/D转换器 300、1200次/秒
    转换分辨率:24bit(二进制)

    显示部分
    显示器 液晶数字显示
    主显示: 8位(字高14.4mm) 副显示: 20位(字高4.3mm)
    显示値 5位 符号: 最上位是负号(最大6位)
    单位 无/kg/g/t/lb/N
    小数点 0、0.0、0.00、0.000
    超量程显示 A/D转换器输入超量程(LOAD)、A/D转换器输入超负量程(-LOAD)、
    净重超量程(OFL1)、毛重超量程(OFL3)
    显示次数 1次/3次/6次/13次/25次
    状态显示 SP1/SP2/SP3/完成/去皮重/净重/OUT1/OUT2

    设定部分
    设定方法 用按键操作或者通过通讯接口设定
    设定存储 初始值: 采用NOV.RAM(非易失性存储器)记忆校准值及部分设定
    时间: 内置电池备份
    其它设定值: 记忆在F-RAM(非易失性存储器)
    设定值的保护 采用禁止更改设定(软件LOCK),保护
    设定项目 ・上限/ 下限/ 零点付近/ 大投料/ 定量前/ 落差/ 过量/ 不足/ 定量
    ・比较禁止时间1/ 判别时间/ 完成输出时间/ 补正投料時間/ AZ次数/ 判别次数/ 自动落差限值/ 比较禁止时间2/ 皮重
    ・称量功能1/ 称量功能2/ 称量功能3/ 序列模式/ 功能键禁止/ 排料时间/ MD(时间-范围)/ ZT时间/ ZT范围
    ・砝码重量值/ 最小分度/ 净重超重/ 总重超重/ DZ限制值/ 功能选择/ 重力加速度补正/ 采样速度/ 副显示选择
    ・D/A输出模式/ D/A零点输出选择/ D/A全量程设定/ RS-232C/ RS-485设定/ ID设定/ 通讯延迟时间/ CC-Link设定/ CC-Link局号/ 水平信号优先
    ・输入选择1/ 输入选择2/ 输出选择1/ 输出选择2/ 输出选择3/ 状态显示选择/ 滤波自动调整/ 数字低通滤波/ 移动平均滤波
    ・累计次数/ 快速计量/ 累计比较选择/ 累计定量(前4位数)/ 累计定量(后5位数)/ 快速计量目标(前4位数)/ 快速计量目标(后5位数)
    ・SD卡设定值读取/ SD设定值更改/ 设定值LOCK/ 扩张功能选择1/ 扩张功能选择2/ 总量计量功能选择
    ・平均重量/ 最大重量/ 总体标准偏差/ 数据数量/ 最新数据/ 最大-最小/ 选件电路板确认
    ・量程校准/ 等价输入量程校准/ 等价输入零点校准/ 多点校准1/ 多点校准2/ 多点校准3/ 多点校准有无/ 校准点确认/ 密码/ 零点校准

    外部信号
    外部输出信号
    (12点)
    可通过设定选择各控制输出
    集电极开路输出
    Vceo=30V、 Ic=120mA
    外部输入信号
    (8点)
    可通过设定选择各个控制输入
    无电压接点输入
    (内部电路电源电压12V)

    接口
    ·SI/F接口
    ·SD卡槽
    ·RS-232C或RS-485通讯接口(采购时指定选择一种)
    ·BCD并行数据输出接口(选件)
    ·D/A转换接口(电流输出)(选件)
    ·CC-Link接口 (选件)

    一般性能
    电源电压 AC100~240V(+10%-15%)(フリー電源50/60Hz)
    消耗电力 5W typ
    使用条件 温度…使用温度范围 -10~+50℃ 保存温度范围 -20~+60℃
    湿度…85%RH以下(无凝露)
    外形尺寸 144(W)×72(H)×109(D)mm(不含凸起部分)
    重量 约850g

    附属品
    ·AC输入电源线3m···1(附属电源电缆线接头是AC125V规格。)
    ·FCN系列I/O接头(带罩)···1
    ·传感器输入用接头···1
    ·端子台连接用螺丝刀···1
    ·跳线···2
    ·SD卡(1GB)···1
    ·防尘・防水用橡胶密封垫···1
    ·快捷手册···1
    ·BCD输出用接头(BCD输出选件安装时)···1
    ·D/A转换器用接头(D/A转换器选件安装时)···1
    ·CC-Link用接头(CC-Link选件安装时)···1

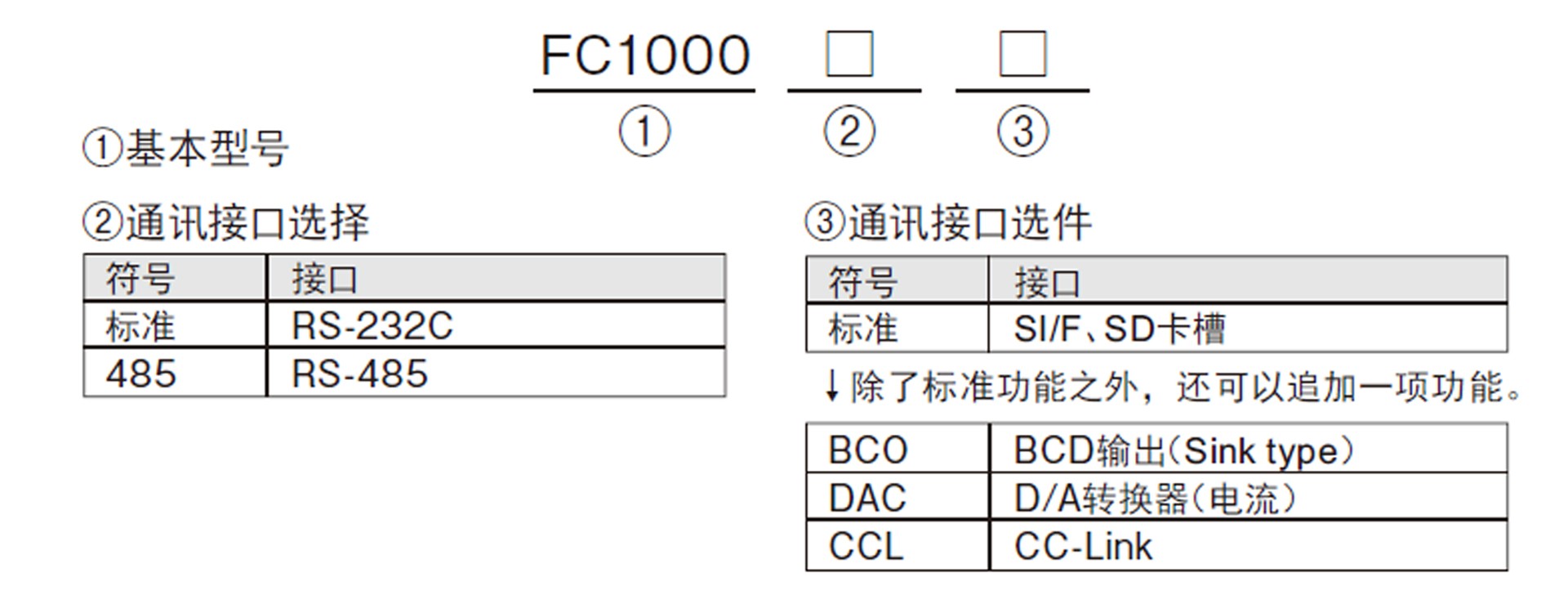

    型号
