综合型按键类

    综合型按键类

    1. 详细信息

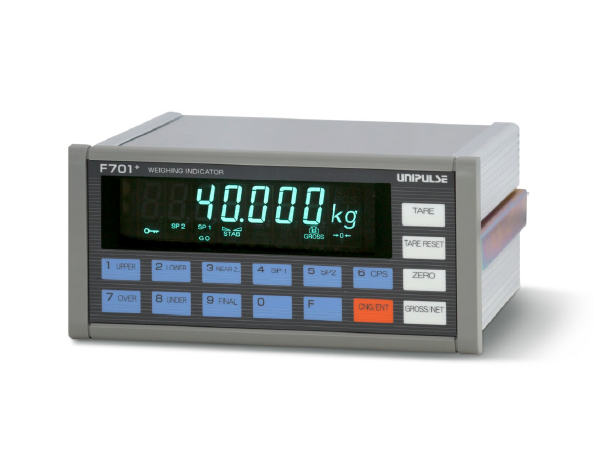

    产品概要

    F701+备有稳定的放大器、快速采样速度、抗振动性强的滤波器,并追加等效校准、设定值复原、停电恢复模式以及新的序列模式。
    追求性能和方便的称重仪表!

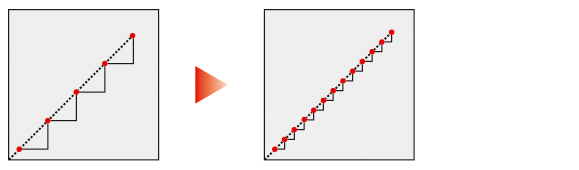

    取样速度&示分辨率
    拥有500次/秒的A/D转换、1/10000的显示分辨率。
    ※可切换到100次/秒(F701的A/D转换速度)



    A/D转换能力和分辨率对重量再现有影响。

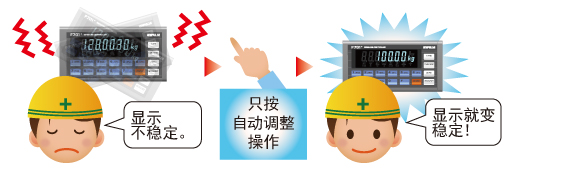

    备有自动调整滤波器功能
    计量运行之前需要设定滤波器参数,此功能可以自动调整设定。计量设备调整时很方便!

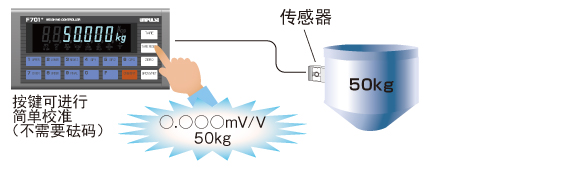

    等价输入校准
    只要按键输入就可校准与传感器的输出值相对应的重量值。

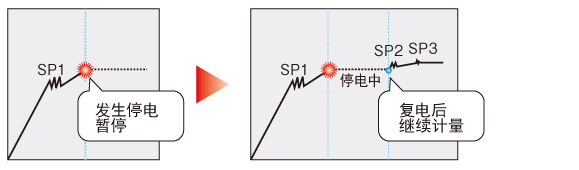

    暂停/停电恢复功能
    备有称重暂停功能、停电/复电再开始模式。
    复电后不要重新计量,可继续称重。

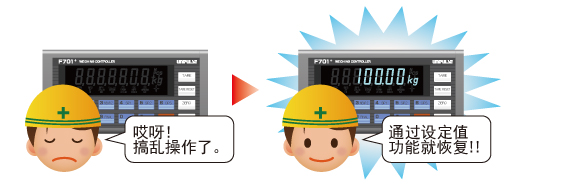

    设定值复原功能
    即使误操作也能通过设定值复原功能进行恢复。



    备有充实功能
    • 备有数字滤波器
      抵抗外部震动,实现快速计量。
      ※同时备有F701的模拟滤波器,可选择。

    • 对应Sink type、Source type
      外部输出输入信号的类型可以从Sink type/Source type中选择。

    • 单触键会显示累计值
      累计值用单触键就会显示。

    • RS-232C可连接打印机,打印带有时间,记录也很简单!

    • 丰富的通讯接口
      备有D/A转换器,BCD输出,RS-232C,RS-485(从Modbus-RTU,UNIPULSE格式中选择),PROFIBUS-DP这些可供选择项。

    • 在现场能很容易地更换I/O外部输出口

    技术参数

    模拟部分
    激励电压 DC10V±5% 输出电流:120mA以内
    远程操作方式 (可以并联4个350Ω的传感器)
    信号输入范围 -0.5~3.0mV/V
    零点调整范围 数字演算的自动调整方式 -0.5~2.0mV/V
    量程调整范围 数字演算的自动调整方式 0.3~3.0mV/V
    灵敏度 0.3μV/count(min.)
    A/D转换器 速度…500次/秒、100次/秒 切换式
    分辨率…24bit(二进制)
    显示分辩率 1/10000
    二次校准 等价输入校准
    二次校准时的指示分辨率:1/1000(常温)(min.)

    滤波器
    模拟 低通滤波器 2、4、6、8Hz 切换(-12dB/oct.)
    数字 低通滤波器 OFF、1、1.5、2、2.5、3、4、5Hz 切换

    显示部分
    显示器 字高18.5mm 荧光显示屏的数字显示(7位)
    显示値 5位 符号:最上位是负号
    显示次数 可选择3、6、13、25 次/秒
    分度 可在1~100之间设定
    超量程显示 LOAD:A/D转换器输入超量程、-LOAD:A/D转换器输入负值超量程、
    OFL1:净重超量程、OFL2:总重量超出 max称量值+9分度、OFL3:总重超量程
    中心零点显示 显示真实零点或各值中心
    单位显示 可选择kg/g/t/lb/N/无单位
    状态显示 SP3/SP2/SP1/LOCK/ZT/ZALM/STAB/TARE/NET/GROSS/HI LIM/HI/GO/LO/LO LIM/HOLD/NZ/CZ

    设定部分
    设定方法 用键盘操作设定
    通过RS-232C或RS-485通信接口可设定主机上的各种设定值(需要搭配选件)
    设定存储 校准值和一部设定储存到NOV.RAM(不挥发性RAM)
    其他的设定储存到F-RAM(不挥发性RAM)
    设定值的保护護 可以进行设定值或校准值的保护(LOCK开关、软件LOCK)
    设定项目 上限/下限/近零/大投入/定量前/落差/过量/不足/定量/比较禁止时间/判别时间/完成输出时间/补正时间/AZ次数/判定次数/自动落差限值/皮重设定/称重功能1/称重功能2/称重功能3/顺控模式/功能键禁止/滤波器/MD/ZT/设定值LOCK/标定重量值/净重超量/总重超量/DZ限制值/功能选择/重力加速度补正/零点校准/量程校准/等价输入校准/输入选择/输出选择/移动平均滤波器/再开始设定 大投入/再开始设定 中投入/再开始设定 小投入

    外部信号
    订购 PNP(Source)型,NPN(Sink)型时可以选择.
    外部输出信号
    (12点)
    近零/大投入/中投入/小投入/不足/过量/下限/上限/
    稳定/输出选择1/输出选择2/输出选择3
    信号ON的时候,输出晶体管为ON。
    ※选择PNP(Souce)型时,需要准备外部电源。
    外部输入信号
    (8点)
    GN切换/D/Z/単触去皮重/输入选择1/输入选择2/输入选择3/输入选择4/输入选择5
    接点(继电器,开关等)或者是无接点(晶体管,集电极开关输出的TTL等)连接可能
    ※选择PNP(Souce)型时,需要准备外部电源。

    接口
    除了标准功能之外,还可以追加2项功能。
    但是,*1只能追加1个功能,*2只能追加1个功能。
    SIF 2线式通讯接口
    232 RS-232C通讯接口(选件)*1
    485 RS-485通讯接口(从Modbus-RTU,UNIPULSE格式中选择)(选件)*1
    BCO BCD并行数据输出接口 Sink type(选件)*2
    DAC D/A转换接口(选件)*2
    PRF PROFIBUS接口(选件) ※PROFIBUS-DPV0 *2

    一般性能
    电源电压 AC100~240V(+10%-15%)(自由电源50/60Hz)
    浪涌电流 1.5A、1msec:AC100V平均负载状态(常温、冷启动时)
    2.5A、1msec:AC200V平均负载状态(常温、冷启动时)
    消耗电力 7W typ
    使用条件 温度…使用温度范围 -10℃~+40℃ 保存温度范围 -20℃~+85℃
    湿度…85%RH以下(无凝露)
    外形尺寸 192(W)×96(H)×160(D)mm(不含凸起部分)
    重量 约1.5kg

    附属品
    AC输入电源线(额定电压125V)2m 1
    传感器接头 1
    小型螺丝刀 1
    外部输入/输出用57系列24p接头 1
    使用说明书 1
    BCD输出用接头×1(BCD输出选件安装时) 1
    D/A转换用接头×1(D/A转换选件安装时) 1


    选购件

    品名 接口
    232 RS-232C通讯接口
    485 RS-485通讯接口(从Modbus-RTU,UNIPULSE格式中选择)
    BCO BCD并行数据输出接口 Sink type
    DAC D/A转换接口
    PRF PROFIBUS接口  ※PROFIBUS-DPV0


    其他选购件

    品名 详细
    CAAC2P-P2 AC输入电源线 2m
    CAAC3P-CEE7/7-P1.5 AC输入电源线(250V耐压)1.5m
    CA4131 6芯电缆线一端带JRC接头 3m
    CA4230 JRC-PRC 6芯转换电缆 0.3m
    CA4311 JRC-PRC 6芯转换电缆
    4线式-6线式 1m(适用于520A)1m
    CN3P-2P AC电源线用3P-2P变换接头
    CN10 传感器接头(JRC接头)
    CN21 BCD输出用57系列36p接头
    CN23 外部输入/输出用57系列24p接头
    CN34 RS-232C用D-Sub9p接头

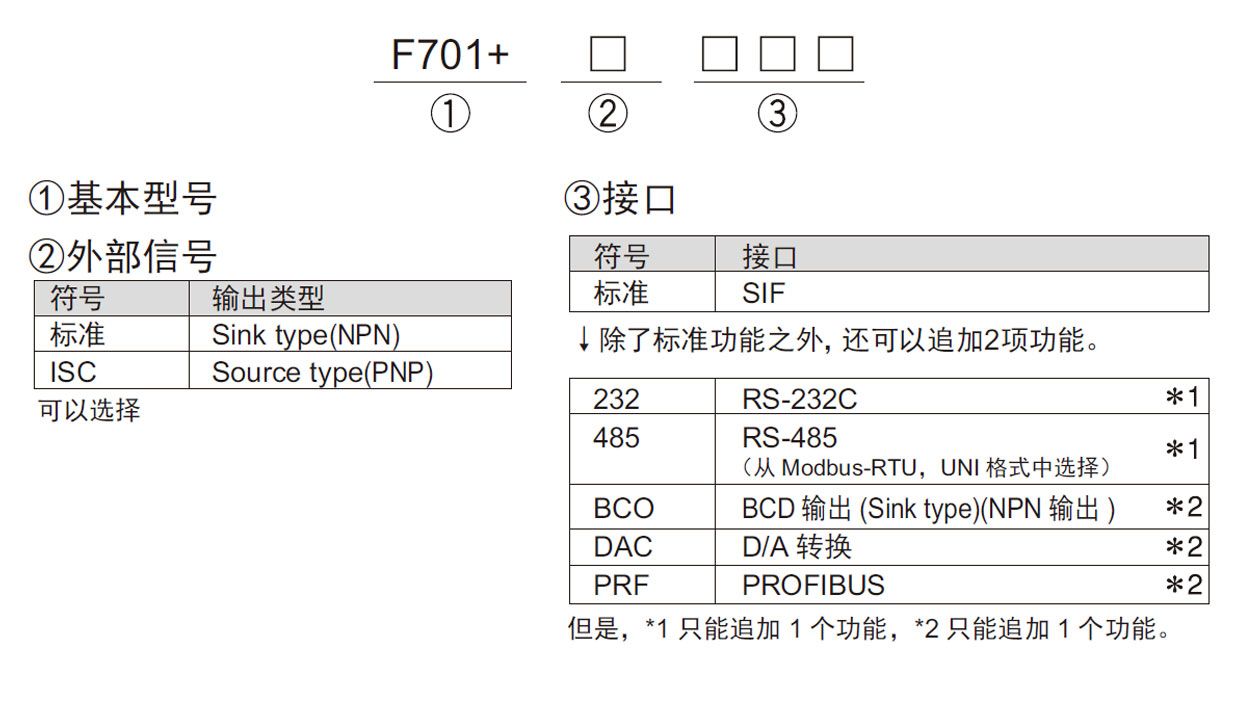

    型号构成
