    1. 详细信息


          请注意F701-C仿品!

                            UNIPULSE产品未在任何电商平台销售

            请不要在电商平台采购


    产品概要

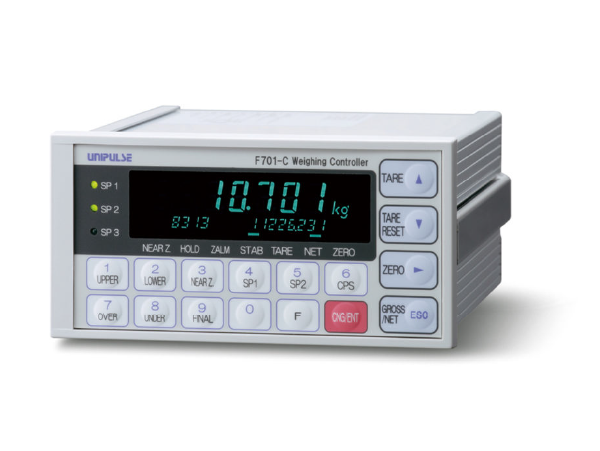

    F701-C是一款通用型的称重仪表。具有充填・排料计量控制功能,累计功能。而且可以同BCD输出,RS-232C等PLC,外围设备直接连接。

    技术参数

    模拟部分
    激励电压 DC10V±5% 输出电流120mA以内
    远程操控方式(可以并联4个350Ω的传感器)
    零点调整范围 0~2mV/V
    粗调:根据粗调整回路的数字控制
    微调:根据数字演算的自动调整方式
    量程调整范围 0.3~3.2mV/V
    粗调:根据粗调整回路的数字控制
    微调:根据数字演算的自动调整方式
    灵敏度 0.3μV/count(min.)
    模拟滤波 贝塞尔低通滤波(-12dB/oct.)
    从2Hz,4Hz,6Hz,8Hz之间选择
    A/D转换器 速度:200次/秒
    分辨率:24bit(二进制)



    设定部分
    设定项目 ・ 上限/ 下限/ 零点附近/ 大投料/ 定量前/ 落差/ 过量/ 不足/ 定量
    ・ 比较禁止时间/ 判断时间/ 终了输出时间/ 补偿投料时间/ AZ次数/ 判断次数/ 自动落差补偿值/ 模拟滤波/ 皮重
    ・ 计量功能1/ 计量功能2/ 计量功能3/ 序列模式/ 功能键禁止/ 数字滤波/ 动态追踪/ 零点跟踪时间/ 零点跟踪幅度
    ・ 砝码重量值/净重超出/ 毛重超出/ 数字置零DZ值/ 功能选择/ 重力加速度(区号)/ 重力加速度(加速度值)
    ・ D/A输出模式/ D/A零点输出重量值/ D/A满量程/ RS-485 I/F/ ID号/ RS-232C I/F/ 扩展功能选择/ 设定值锁定LOCK/ 去皮功能选择
    ・ 输入选择/ 输出选择/ 占有局数/ 波特率/ 局号码
    ・ 平均重量/总体标准偏差/ 样本标准偏差/ 数据数(n)/ 最新累计数据/ 选购件板
    ・量程校正/ 等效输入校正/ 密码输入/ 零点校正



    输入/输出部分
    外部输入信号 ・ 接点(继电器,开关等)或者是(晶体管,集电极开关输出的TTL等)同COM端子短路的时候为ON
    ・ 毛重・净重切换/ 数字零点/ 皮重ON/ 皮重OFF/ 保持※/ 判断※/ 投料・排出切换※/ 开始※/ 停止※/ 累计命令※/ 累计清零※
    ※信号是选择式的,最多可以选择4个。
    外部输出信号 ・ 晶体管的集电极开关输出 晶体管ON的时候输出为LO
    ・ 零点附近/ 大投料/ 中投料/ 小投料/ 不足/ 过量/ 上限/ 下限/ 稳定/ 重量异常或者是异常/ 适量或者是终了/ RUN或者是累计异常
    接口 ・ SIF:2线式串口(标配)…尤尼帕斯制的打字机,外部显示器等连接用的专用接口
    ・ 232:RS232C通讯接口(标配)…根据主机的指令进行重量数据,各种状态,设定值的读取,写入(变更)等工作
    ・ BCO:BCD输出接口(选购件)…将重量数数据传输到打字机,外围设备或者是电脑,PLC等的通讯接口
    ・ 485:RS-485通讯接口(选购件)…比RS232C能够长距离通讯,而且将ID号码设定好后可以连接复数的F701-C
    ・ DAC:D/A转换接口(选购件)…重量数据变换为电压・电流信号的输出接口
    ・ CCL:CC-Link通讯接口(选购件)…PLC直接连接F701-C的接口



    显示部分
    显示器 字高10.4mm荧光显示管的数字显示(7位)副显示:字高4.0mm
    显示值 5位 符号:最前一位是负号显示
    单位 可以从t,kg,g,N,lb,无单位之中选择
    状态显示 SP1,SP2,SP3,零点附近,保持,零点异常,稳定,去皮重,净重,零点,锂电池电压监视



    一般性能
    电源电压 AC100~240V(+10% -15%)(自由电源50/60Hz)
    消耗电力 约15VA
    使用条件 温度…使用温度范围 -10~+40℃ 保存温度范围 -20~+85℃
    湿度…85%RH以下(无凝霜)
    外形尺寸 144(W)×72(H)×160(D) mm(不含凸起部分)
    重量 约1.0kg



    附属品
    AC输入电源线(额定电压125V)3m 1
    端子台连接用小型螺丝刀 1
    FCN系列I/O接头(带罩) 1
    跳线 2
    使用说明书 1
    BCD输出用接头(BCD输出选购件安装时) 1
    RS-485用接头(RS-485选购件安装时) 1
    D/A转换用接头(D/A转换用选购件安装时) 1
    CC-Link用接头(CC-Link选购件安装时) 1



    选购件

    品名
    BCO BCD输出接口
    485 RS-485通讯接口
    DAC D/A转换接口
    CCL CC-Link通讯接口
    选购件只能安装 1



    其他选购件

    品名
    CAAC2P-B3 AC输入电源线3m
    CAAC3P-CEE7/7-B2 AC输入电源线(耐压250V)2m
    CN34 RS-232C用D-Sub9p接头
    CN50 FCN系列I/O接头(带罩)
    CN55 FCN系列I/O接头(带斜罩)
    CN70 D/A转换用接头
    CN71 RS-485・CC-Link用接头
    CN80 传感器输入接头端子
    F701-C安装面板 F252/F280→F701-C转换用的安装面板
    LB01-XH 锂电池(带XH接头)

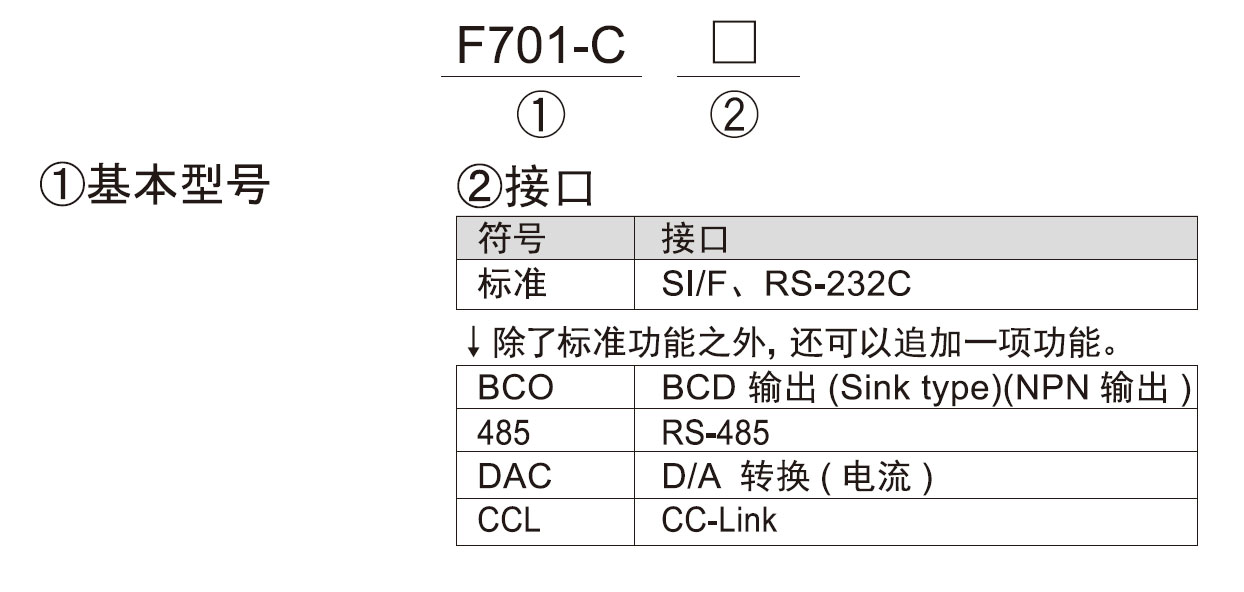

    型号构成
