UTMⅡ推出七年后,累计出货量已超过 30,000 台。
在此期间,收到了许多客户的各种各样的需求建议。
其中有部分从根本上重新设计才能实现的功能。
因此,决定开发满足这些需求的“UTM Ⅲ”。
主要进行的改善点如下。
1, 响应速度从 1kHz 提高到 5kHz。
2,模拟电压输出范围从±5V增加到±10V。
3,增加数字通讯功能。
4,增加外部数字归零功能。
5,增加了从外部改变低通滤波器截止频率的功能。
6,采用金属连接器。将顾客的要求具体化。
7,宽度从40mm缩小到32mm。结构更紧凑,节省安装空间。
8,增加嵌合选件,更容易安装。

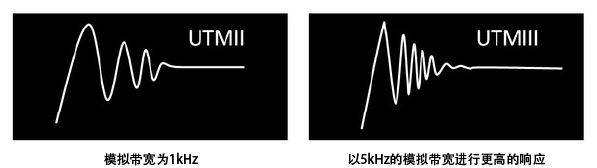

1,关于响应速度
UTMⅡ的设计是只需要1khz就足够使用了。
但是,部分客户的要求是5kHz左右的高速反应。
因此,采样速度从6kHz到20kHz,将模拟带宽从1khz提高到了5kHz。
2,模拟电压输出范围

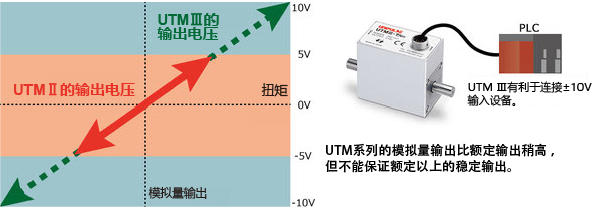

大部分PLC的AD转换器的输入电压范围为0~5V、0~10V、-10~+10V。
从正极向负极的电压输入时,选择范围只有±10v。
这里连接UTMⅡ的输出信号范围±5v的信号,分辨率变成1/2。
因此改变了内部电源电压,输出范围扩大到±10V。
为了能够与外部的PC和PLC进行数字通信将连接器的针数从6针变更为12针,增设RS-485的通信信号。
不受杂音干扰影响,可以取得测量值。
4,通过外部信号数字归0功能
通过增加数字接口,添加了将当时的模拟/数字输出值调整为0的功能。
使用测试机等将测试开始前的值调整为0,将与此的差异作为测量值来处理,扩大应用范围。

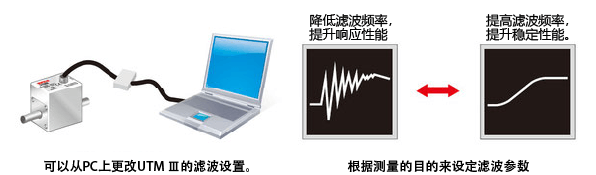

5,外部滤波器的设置
通过增加数字接口,可以设置内部低通滤波器的截止频率。
通过切断高频杂音,可以高精度测量所需的信号变化。

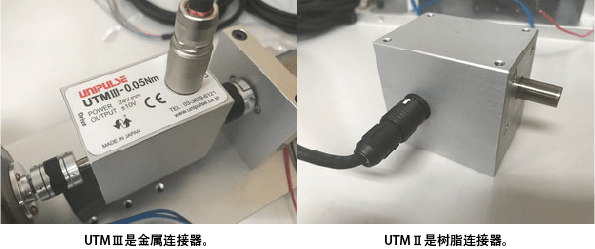

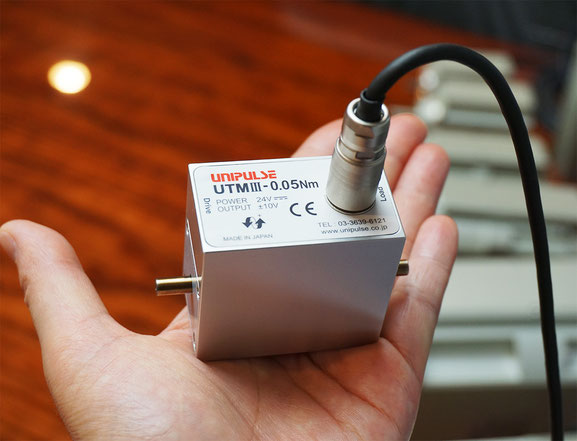

6, 采用金属连接器
UTM Ⅱ的连接器是由树脂制作。
虽然对杂音特性等没有问题,但是用户要求使用金属连接器。
通过将连接器从树脂改为金属,现在可以将屏蔽电缆的屏蔽层连接到 UTMⅢ 外壳。
更能抵抗外部干扰。
7,框体的小型化

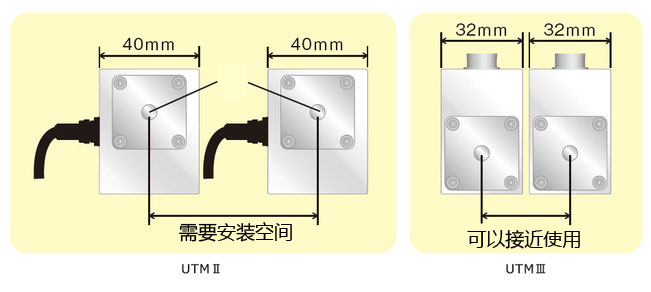

排列多个扭矩传感器的情况下,框体宽度是重要的参数。 UTM Ⅱ的宽度是40mm,因为侧面有电缆接口,所以不能并排设置。 UTM Ⅲ将宽度缩小到32mm,电缆接口从上面设置。 可以将多个UTM Ⅲ并排设置使用。
8,嵌合选件
UTM 系列建议在不需要固定框体的情况下使用。
因此轴的平衡调整会变得大幅简化。

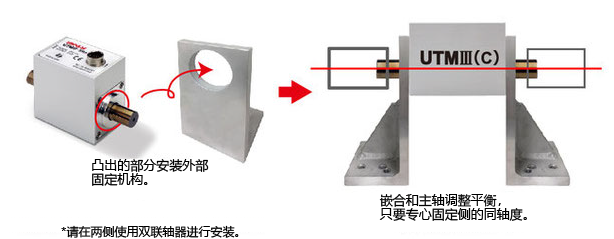

但是,将扭矩传感器嵌入设备之间的情况,想要自动连接扭矩传感器的轴和工件的轴时,固定框体会更好使用。
因此,准备了UTM Ⅲ在轴承壳上设置嵌合部分的选件。
由于嵌合部分的中心与轴承的中心基本一致,所以连接时UTM Ⅲ的轴不会产生偏移。
自动检查装置等的嵌入变得更简单了。
UTM Ⅲ比UTM Ⅱ系列的响应速度快5倍,输出电压范围扩大1倍,增加数字通信功能,并实现小型化,是一个精心完成的产品。
同时,专用仪表也从TM301升级为TM320。
采样速度从300Hz提高到16kHz。
波形峰值的检测速度大幅提高。
另外,对应于旋转编码器的TM380也将采样速度提高到16kHz,提高了对旋转角度的波形检测速度。
此外,新发布了TC80的新系列(分有CC-Link,模拟电压输出3通道, Ethernet/IP接口)。
通过各接口可读取扭矩、旋转速度、旋转角度(对应旋转编码器选件)。
Unipulse是扭矩测量设备的厂家,将继续倾听用户的意见,应对扭矩测量的各种需求。
