TC80-D3V同时输出扭力、转速、角度!
-
什么是TC80-D3V?

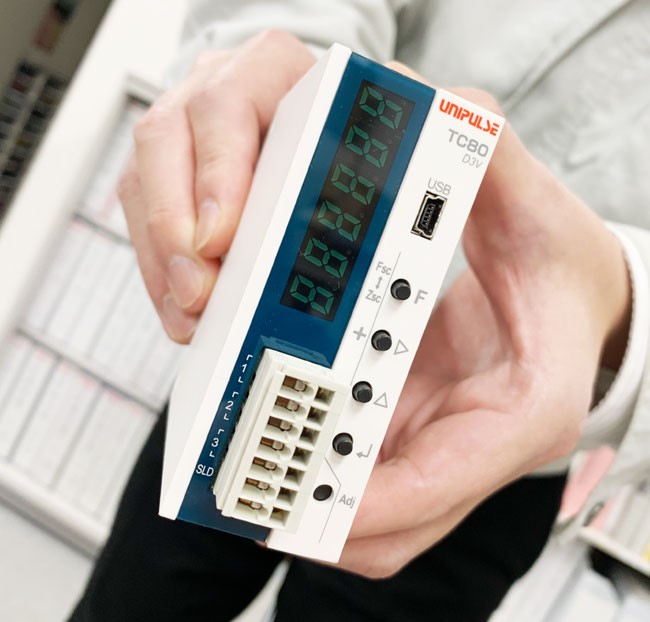

TC80-D3V是UTM系列专用小型嵌入型模块仪表。
・通过16kS/s的高速采样,可以检测急剧的扭矩变化!
・对应UTM系列的编码器选件。
・同时将扭力、转速、角度(功率)3个通道的模拟量输出。
・具备数据记录功能,可一次性读取数据。
UTM系列专用监视器,构建更容易使用的系统
TC80-D3V和带有编码器的UTM系列组合使用,可以同时将扭力、转速和角度(功率)3个通道的模拟量输出。
使用记录器或示波器读取数据时,可以在同步状态下进行记录。

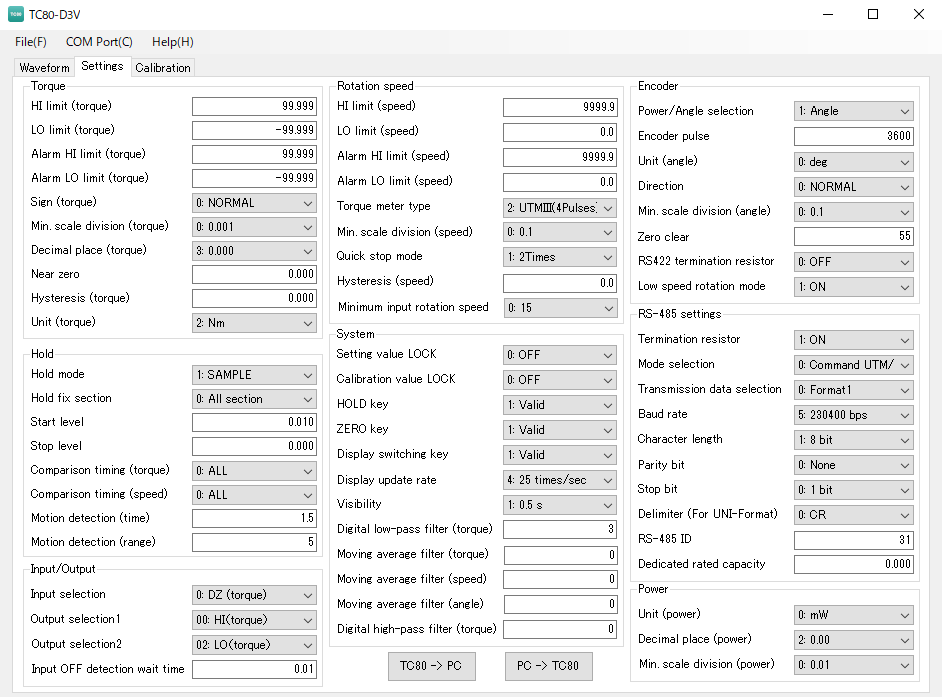

另外,使用 TC80 专用PC软件可以在电脑上更改设置、绘制波形和记录数据。
在视频中,可以看到在马达电压恒定的情况下改变制动器负载的测试。
不仅可以绘制T-N曲线,还可以同时绘制各种波形。
有效地使用高通滤波器!通过消除扭矩波动来判断良否
TC80-D3V 不仅可以选择低通滤波器,还可以选择高通滤波器。

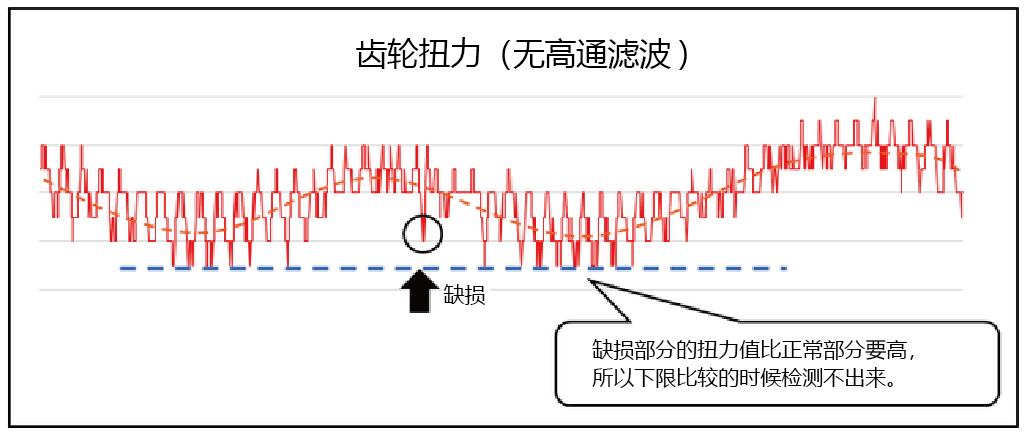

例如,扭矩仪可用于检测齿轮的NG产品(缺损、组装不良等)。
但是,在生产线上会受设备状况的影响,可能无法判断产品的好坏。

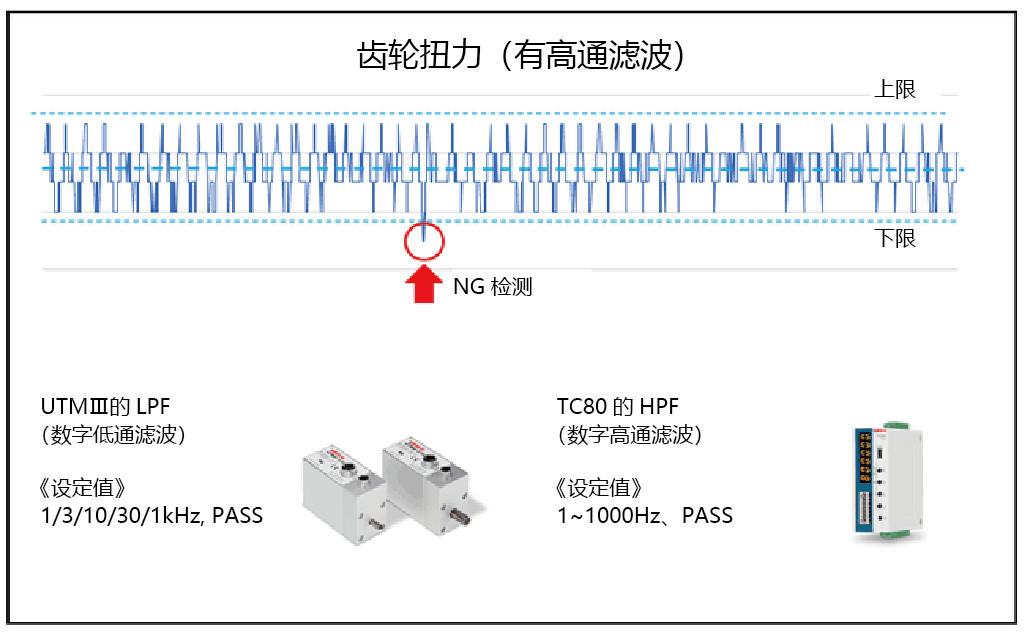

通过UTMⅢ低通滤波器和TC80-D3V高通滤波器,去除扭矩的波动!可以判定产品的NG。
尺寸紧凑

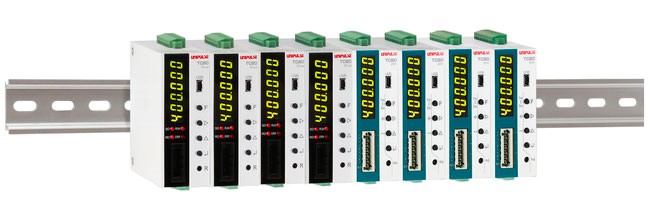

轻量小型的35mm DIN 导轨类型,适合嵌入控制柜里的DIN轨道。
-
用测力传感器测量的荷重数据可以简单的用电脑取进去。FS10是内置放大器的测力仪。因为经由USB供给电源,所以可以简单地布线。可以简单监控数据并记录。小巧的手掌大小携带也很方便。FS10包含主机、传感器电缆1m(散线)、USB电缆1.8m(A-miniB型)、说明书。只需USB连接即可简单测量提供免费的测量软件。通过端子台连接传感器和FS10更方便。使用另售的CN92的话,连接会更方便。
- 详细信息
