单点称重传感器是只要一个传感器就可用做台秤等称重系统的产品。
由于调整了四角误差,可以搭建简单的计量系统。

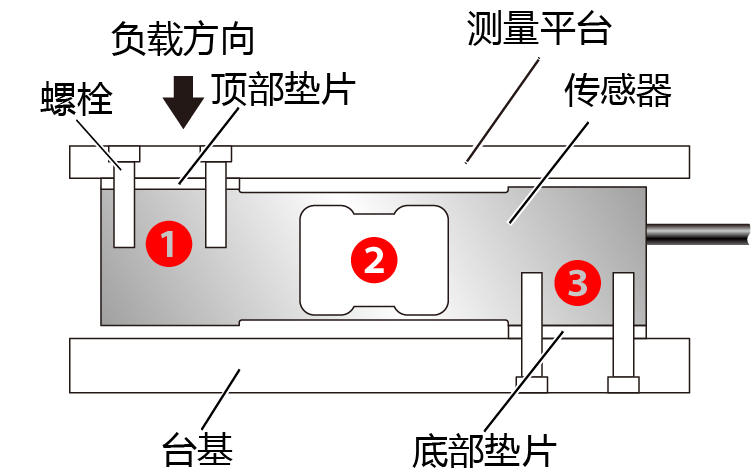

● 单点称重传感器的结构及安装示例
在①和③处安装垫片。
当负载施加到测量平台上时,
②处会发生形变,用来测量负载。
● 实际操作的

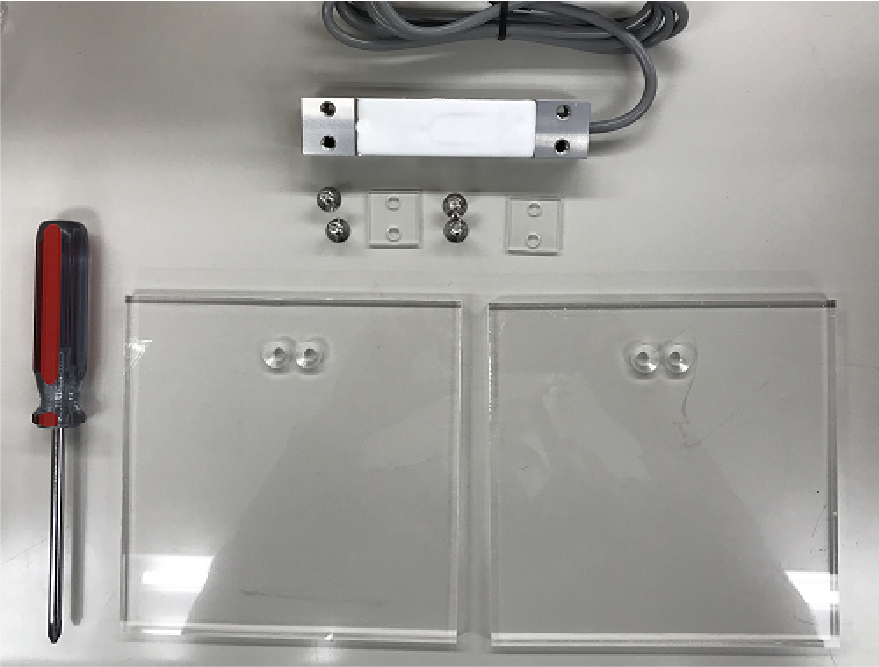

1.准备物品
(1) 单点式称重传感器
(2) 底板
(3) 顶板
(4) 垫片 x 2
(5) M6 平头螺丝 (15mm)
* ② 和 ③ 相同物品。

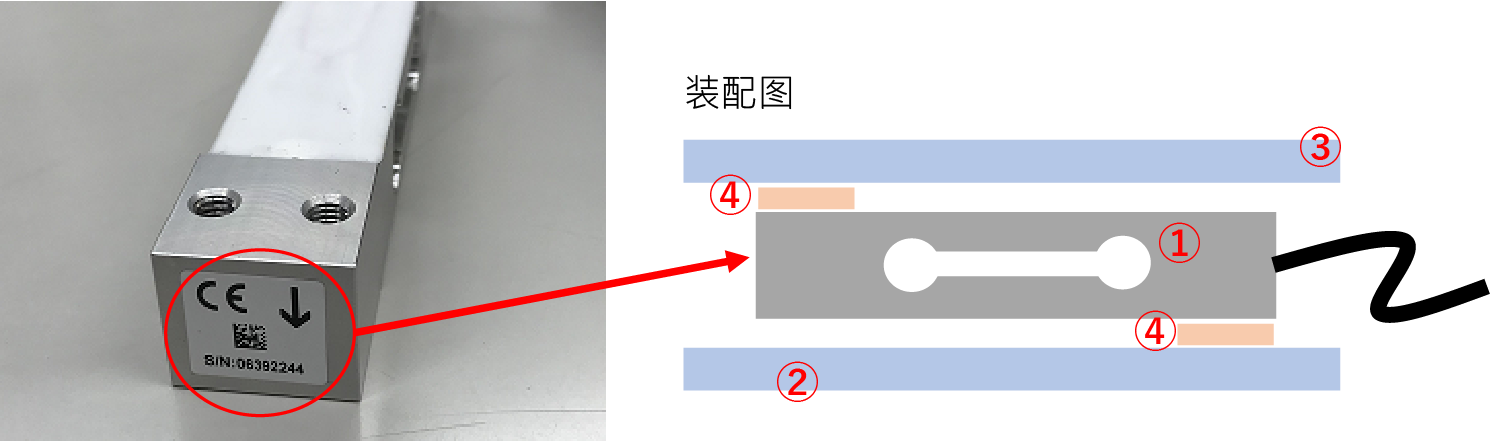

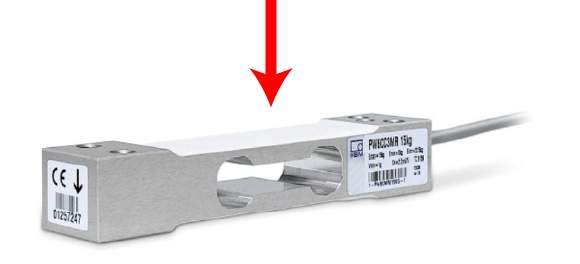

2. 检查传感器的负载方向。

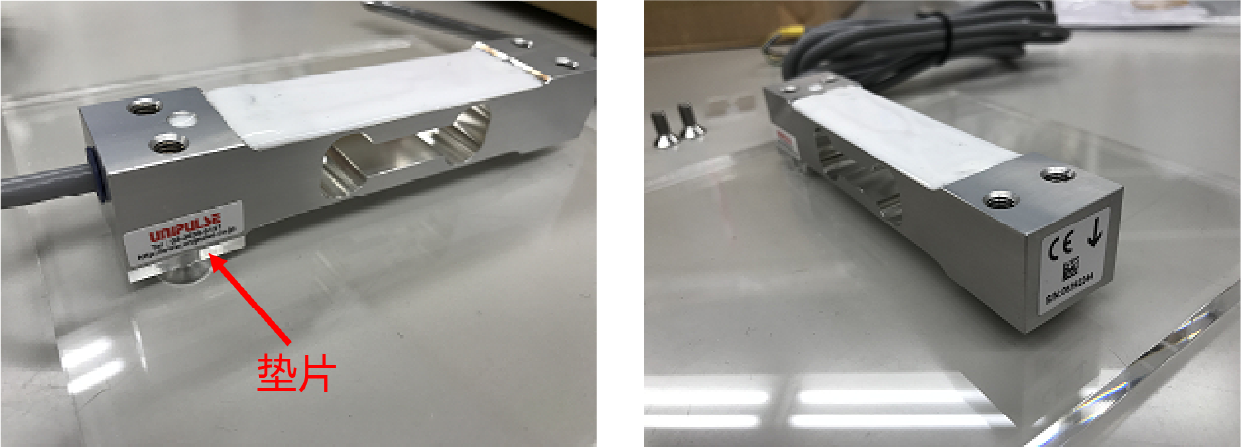

3. 插入垫片并拧紧底板。
4.同样夹住垫片并拧紧顶板。
<注意>

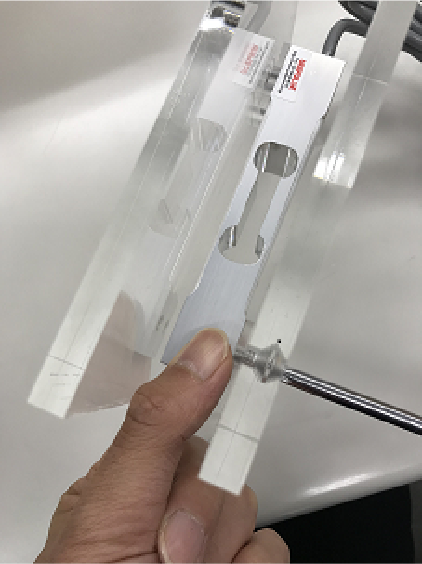

拧紧板时,如图所示螺丝紧靠用手捏住称重传感器进行拧紧。
如果超过负载施加到传感器,它可能会因过载而损坏。

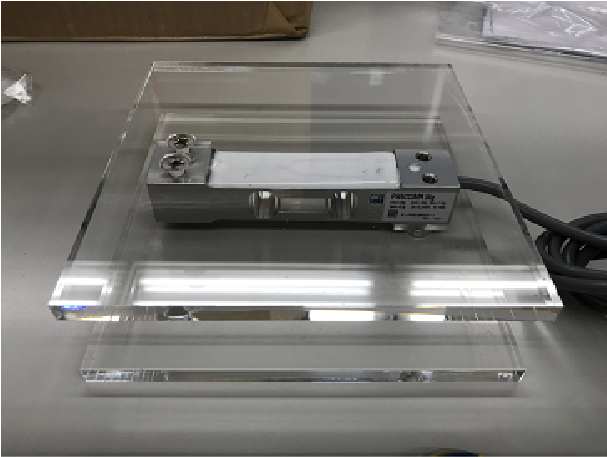

5.完成
擦掉上面的灰尘。
此外,请勿拉扯电缆。 存在电缆线断线的风险。

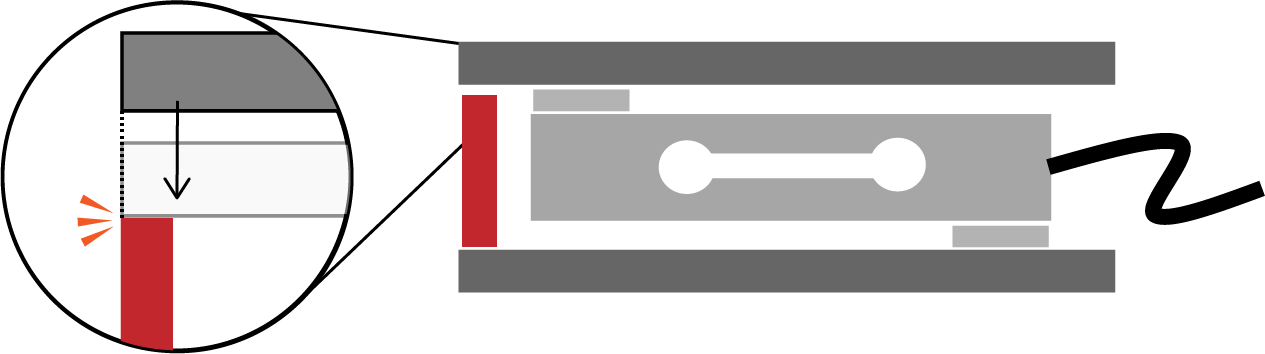

如果设置防振机构的话,可以防止称重传感器因过载而损坏!
* 有关安装建议,请与我们联系。

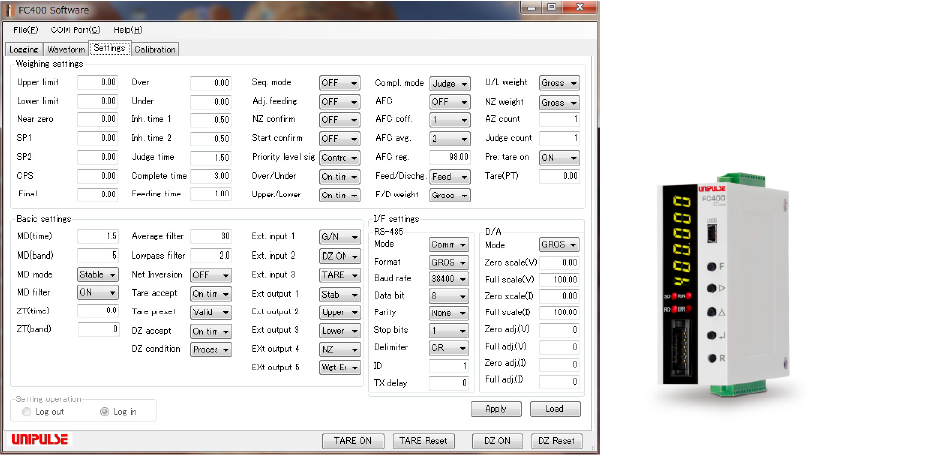

仪表方面,使用了具有丰富的重量测量功能FC400-DAC。
* 因为可以使用专用的 PC 软件立即设置想要设置的项目,所以很方便。
简单称重系统的校准和准确度结果,请单击此处查看
虽然是简易的系统,但是可以以1g为单位进行5kg的测量判断!
例如使用在忘记安装工件部品等简单的重量检查。
UNIPULSE 可以出借简易台称系统和演示机器。
请随时与我们联系。
