F701-P的RS-485通信中使用UNI-Format时
● 准备的东西
<F701-P(称重仪表)>

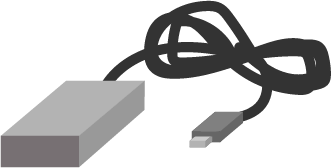

<RS-485/USB转换器>
<PC>
(*带USB接口)

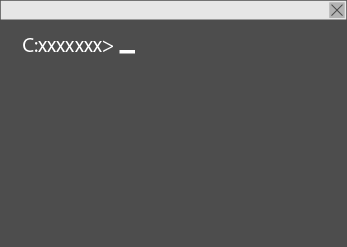

<终端软件>
(*推荐:有端口连接格式)

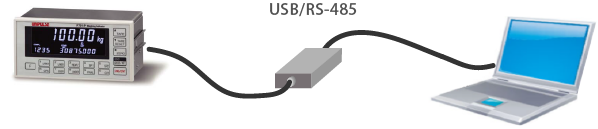

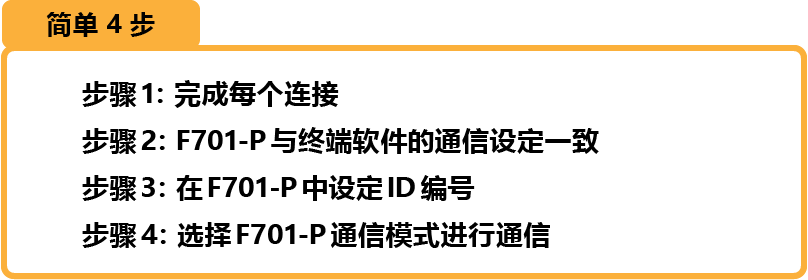

步骤1:【完成每个连接】
这次我们介绍使用USB接口的方法,但如果PC端有兼容接口的转换器的话则可以连接。

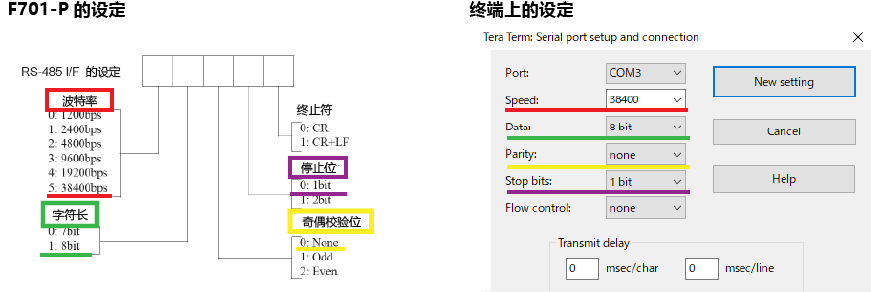

步骤2:【F701-P与终端软件的通信设定一致】
设定项目有“波特率”、“字符长”、“停止位”、“奇偶校验位”4个。
步骤3:在F701-P中设定ID编号
ID可以设置为0到31。
(最多可设置32个ID)
步骤4:选择F701-P通信模式进行通信

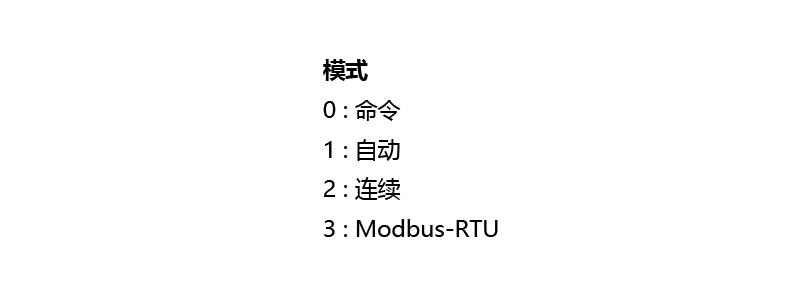

通信模式有几种类型,这次介绍“命令”和“连续发送”两种。
● 通信模式:0【命令】
通过PC端(主机)向指定的ID发出命令 ,从相应的仪表会返回响应。

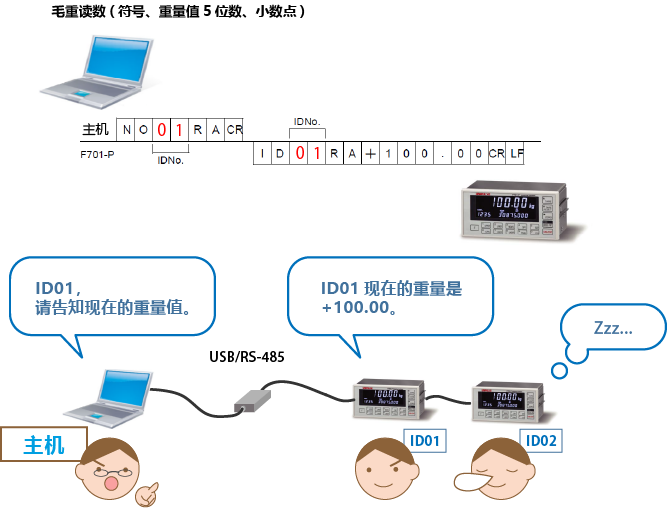

例如:在PC端对ID01确认现在的总重量时
如果在PC端输入“NO 01 RA”,则会返回“ID 01RA+100.00”的响应。
“+”表示“符号”,“100.00”表示“现在重量值”。

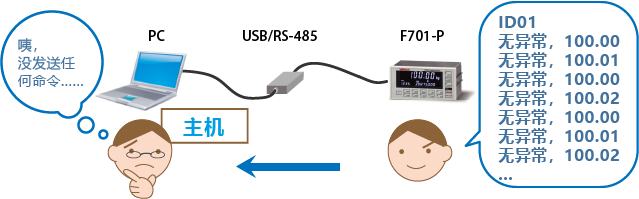

● 通信模式:2【连续发送】
从F701-P连续发送重量值。
连续发送是在没有主机侧指令的情况下连续发送指定的信息。
< 发送示例 >
UNI-Format 是UNIPULSE仪表中作为标配带有RS-232、RS-485接口。
它不仅可以应用于简单的读写,还可以应用于自动称重的序列和数据采集!
RS-485/RS-232C通信作为标配的仪表
*点击图片可以下载资料。
称重仪表(称量计量用)
支持RS-485通訊
支持RS-232C通訊
测力仪表
(按压、拉伸、扭矩等的力测量)
支持RS-485通訊
支持RS-232C通訊
仪表中还有很多功能没有介绍。 请随时与我们联系 。
