应变片式和压电式有什么区别呢？尤尼帕斯来进行讲解！

　

尤尼帕斯的力传感器用的是应变片式。
客户选用力传感器的时候，经常会问:"应变片式和压电式，选哪一种比较好?"

这次就讲解下应变片式力传感器和压电式力传感器的区别。

应变片式

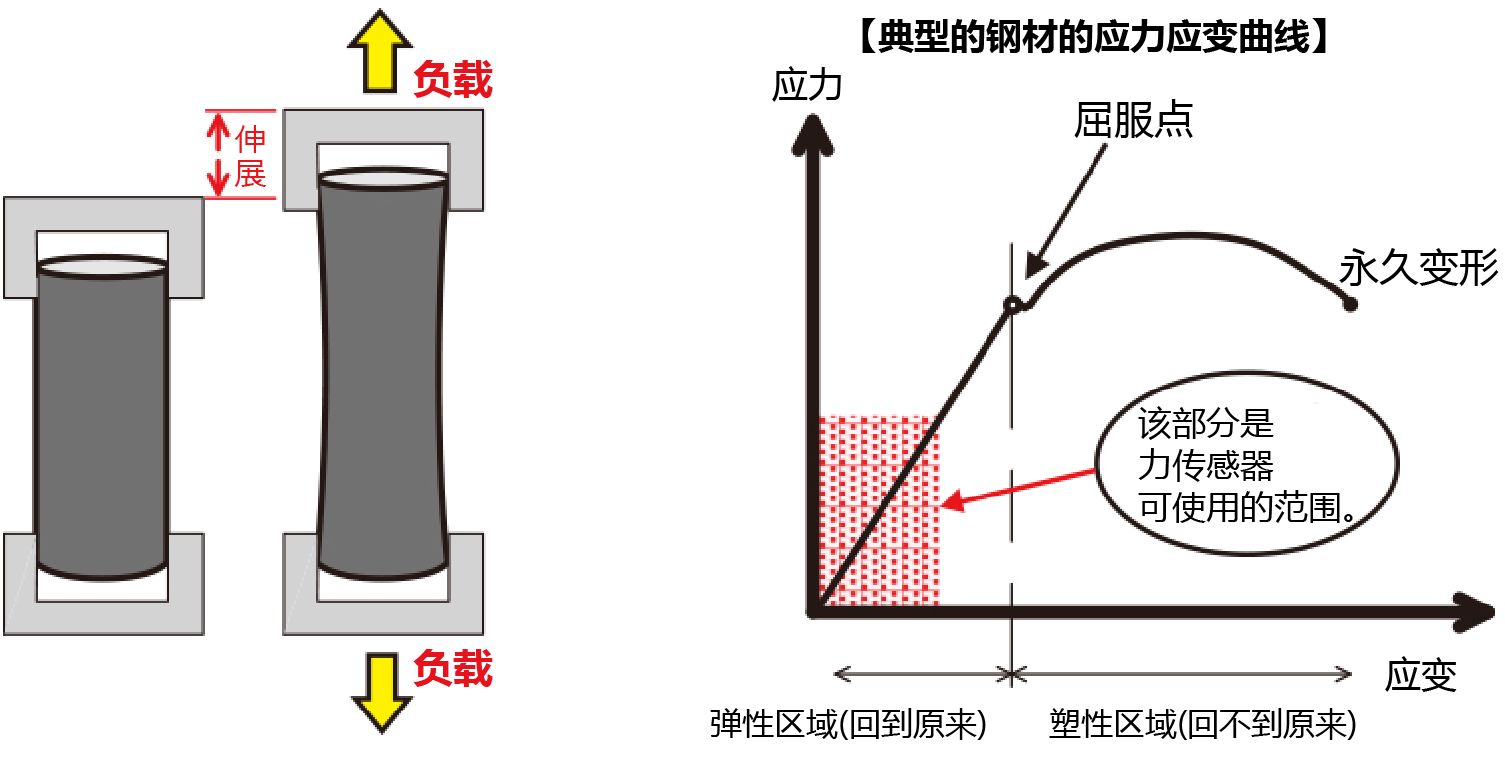

应变片式用了金属弹簧的特性。下面这幅图表就是把金属伸展的过程，通过力和伸展的关系表示出来的典型例子。

看图表可以明白在弹性域范围内，负载和伸展程度是成比例关系的。该部分是力传感器可使用的范围。

　

应变片式力传感器的优点和缺点是什么？

优点

● 持续按压同样的负载，力几乎没有变化。(蠕变特性要好)

缺点

● 在冲击力等瞬间的负载测量方面，响应性会比压电式差。

压电式

使用的是受力后会产生电荷的压电元件。

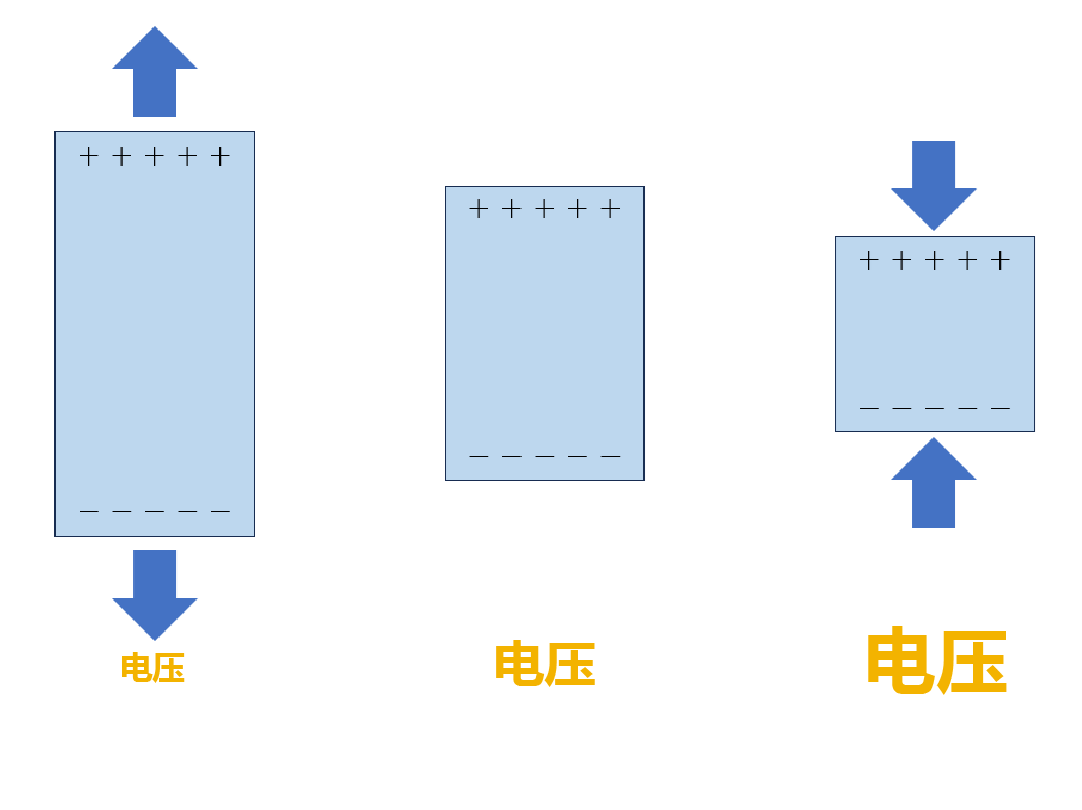

压电元件受到压力后输出电压会变大，受到拉力后输出电压会变小。

　

压电式力传感器的优点和缺点是什么？

优点

● 因刚性变高，弯曲量会变少，响应性也快。

缺点

● 即使是不变的负载，随着时间的推移输出会发生变化(蠕变特性要差)。

　

总结

压电式比较适合用于高速测量冲击力等动态性的力。但是蠕变特性要差，不适合同样负载下持续按压这种静态性的测量。因随着时间推移，输出会发生变化，所以也不适合做连续试验的情况和要正确测量阻尼器・弹簧等返回(滞后)的特性的情况。

应变片式因蠕变特性要好，所以适合于称重・冲压负载测量等静态性负载・动态性负载两者的测定。

尤尼帕斯拥有多种"小型"且“高刚性・高响应性”的力传感器。

　

小型应变片式力传感器

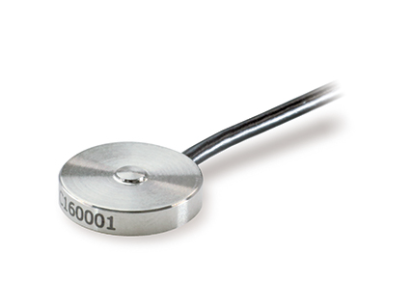

UST

厚度仅2.3 mm, 直径10 mm的超小型力传感器。
加装在现有设备上很方便。
非常适合多个并列后的负载分部测量。

　

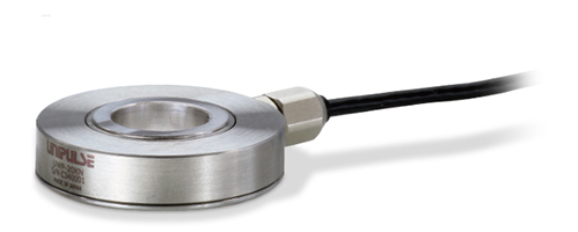

UWP

厚度8 mm的薄型垫圈式力传感器。
定位销的使用和通过力传感器中心进行接线时很方便。
非常适合螺丝的轴力，拧紧力的测量。

　

高刚性应变片式力传感器

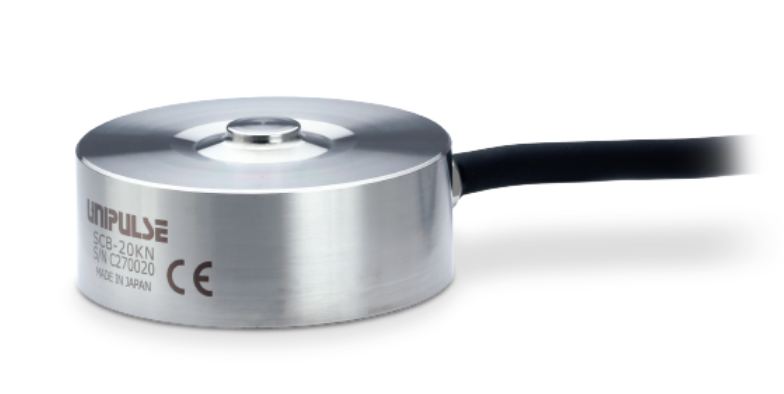

SCB

是尤尼帕斯独特的"不容易坏的"传感器。
通过应变片式传感器实现了高刚性・高响应性
因量程多样，耐负载高，非常适合冲压负载的测量以及冲击・破坏试验。

● 量程范围100 N ～ 200 kN
● 固有频率允许40 kHz的高速响应
● 耐负载500％不容易坏

　

如果您还不知道如何选择力传感器，欢迎咨询。

　
