位移测量

    位移测量

    1. 详细信息

    产品概要

    与我们的仪表可简单连接。接触式直线位移传感器。


    ● 50mm行程,对应多种工件

    ● 采用屏蔽软电缆,减少断线问题

    ● 最适合与(FS2000,F381A-LDI) 仪表配套使用

    ● 实现压力(传感器)和位移(ULE-50)2种输入的同时管理

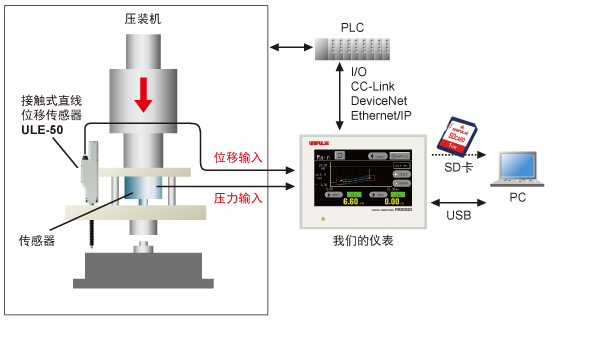

    使用结构例:压装时的压力-位移特性的测定


    技术参数

    型号 ULE-50
    行程测量方式 光学递增型编码器
    测量范围 50mm
    测量分辨率 10 μm(连接本公司生产的指示器(FS2000或F381A-LDI)时:2.5 μm)
    测量精确度 10 μm以下
    响应速度 500mm/s
    探头测量能力 垂直向下安装时 约2.8 N
    水平方向安装时 约2.6 N   * 探头完全按下时的测量能力
    垂直向上安装时 约2.3 N
    输出信号 90°相位差 差动线路驱动器信号(符合RS-422A标准)
    输出脉冲 AB相脉冲  5000 脉冲/50 mm(10 μm/脉冲)
    Z相脉冲   在探头自由打开状态按约1mm的位置,为原点信号输出。


    使用温度范围 -10℃~+40℃(无结冰、结露)
    储存温度范围 -20℃~+60℃(无结冰、结露)
    防尘・防水性 IP65相当
    探头 φ3mm钢球(安装部:M2.5(P=0.45) 螺丝部长: 6mm)
    连接杆直径 φ12mm
    插口 主体:HR30-7R-12P(71) 线缆:HR30-7P-12S(71)
    线缆 工业机械线缆(长度 2m)
    重量 约350g
    电源电压 DC4.5~30 V
    消耗电流 约0.1 A以下
    附属品 连接线缆(工业机械线缆 2m)
    滑动耐久次数 1000万次以上(根据我司耐久试验)

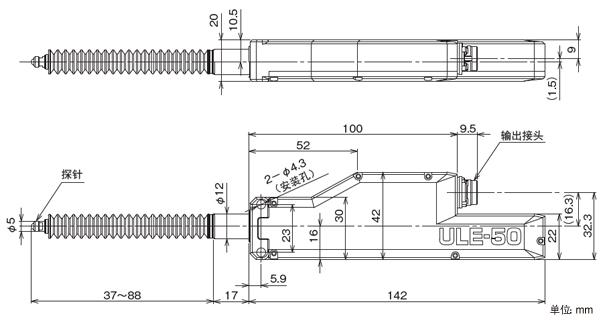

    外形尺寸
