产品概要
工具夹持力的可视化，
用于维持加工精度的日常管理工具
GRIP MASTER将工具的夹持力可视化，可用于加工设备的预防保全，确保加工品质。
夹持力显示数字很方便管理

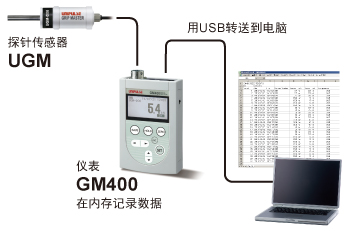

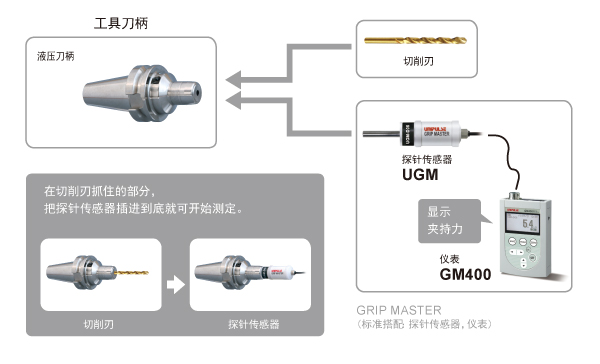

测量方法很简单，传感器插入刀夹握力部分，就可开始检查。

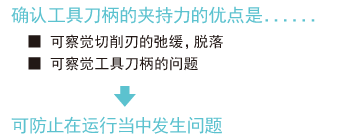

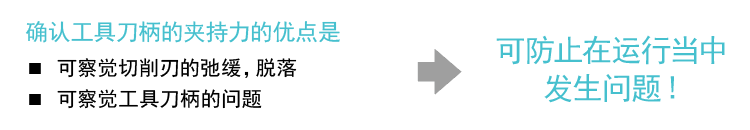

您知道工具刀柄也有寿命？
每次设定切削刀时，不一定其夹持力量永远同等。

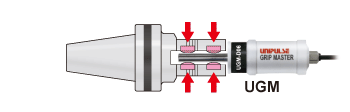

夹持力有变化在切削刀和刀柄之间的摩擦以及使用履历。特级是液压刀柄对这些因素受到不少的影响。
夹持力下降不仅仅影响给加工精度，同时发生工具和工件损坏，引起生产效率下降的原因。

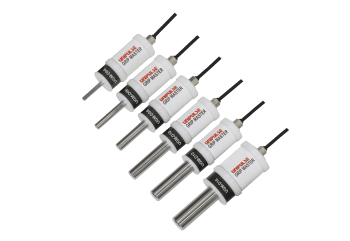

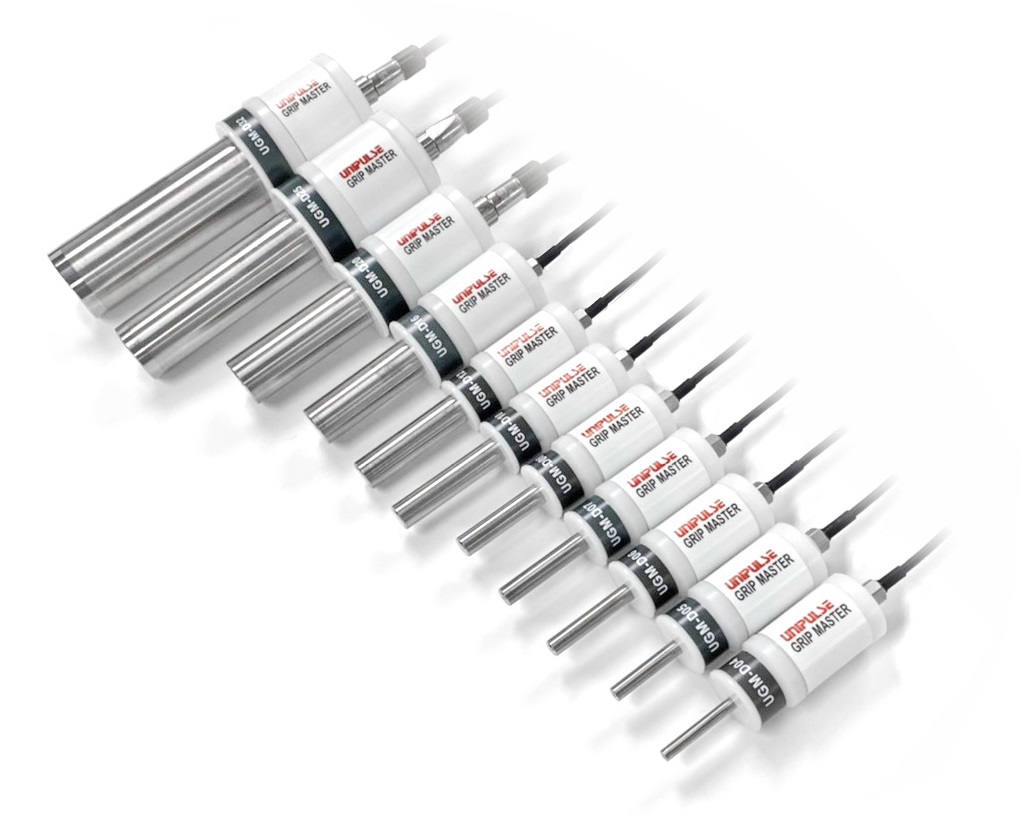

探针传感器系列很丰富
φ4～φ32对应
适合于液压刀柄
管理夹紧力对加工同轴度有效，就支持精密加工。
设定不需要
探针传感器内藏传感器数值。
交换探针传感器时也不需要再设定。
SAVE按钮就进行，记录很简单
按SAVE键就开始记录数值和日期。
存储的数值通过USB通信可转送到电脑。

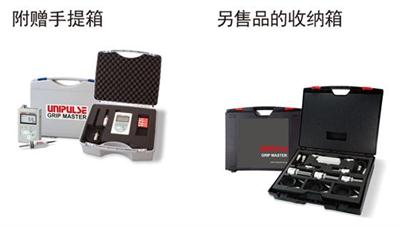

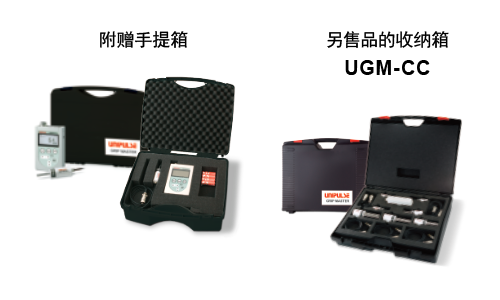

手提箱
技术参数
| UGM：探针传感器（φ4、φ5、φ6、φ7、φ8、φ10、φ12、φ16） | ||||||||
| 型号 | UGM-D04 | UGM-D05 | UGM-D06 | UGM-D07 | UGM-D08 | UGM-D10 | UGM- D12 | UGM-D16 |
|---|---|---|---|---|---|---|---|---|
| 直径 | 4 mm | 5 mm | 6 mm | 7 mm | 8 mm | 10 mm | 12 mm | 16 mm |
|
额定容量 (夹持压力) |
140.4 Mpa |
79.6 Mpa |
124.3 Mpa |
106.6 Mpa |
93.3 Mpa |
101.6 Mpa |
83.8 Mpa |
91.8 Mpa |
|
额定容量 (夹持力) |
10 kN | 10 kN | 20 kN | 20 kN | 20 kN | 40 kN | 40 kN | 60 kN |
|
额定容量时的 旋入转换值 |
15.0 N m |
18.8 N m |
45.0 N m |
52.5 N m |
60.0 N m |
150.0 N m |
180.0 N m |
360.0 N m |
| 感应长度 | 17 mm | 24 mm | 25.6 mm | 25.6 mm | 25.6 mm | 37.6 mm | 38 mm | 39 mm |
| 最大允许超过负载 | 120% R.C. | |||||||
| 允许温度范围 | 10 〜 40℃ | |||||||
| 电缆线 | φ3 屏蔽电缆线 1.5 m（带接头） | |||||||
| 材质 | 感圧部：不锈钢、外壳：聚醛树脂（外壳不能拆卸） | |||||||
| 重量(不含电缆线部分) | 約 100 g | 約 100 g | 約 100 g | 約 100 g | 約 100 g | 約 120 g | 約 150 g | 約 220 g |
| UGM：探针传感器（φ20、φ25、φ32） | |||
| 型号 | UGM-D20 | UGM-D25 | UGM-D32 |
|---|---|---|---|
| 直径 | 20 mm | 25 mm | 32 mm |
|
额定容量 (夹持压力) |
108.5 Mpa | 83.0 Mpa | 86.5 Mpa |
|
额定容量 (夹持力) |
100 kN | 150 kN | 200 kN |
|
额定容量时的 旋入转换值 |
750.0 N m | 1406.3 N m | 2400.0 N m |
| 传感部分 | 44 mm | 69 mm | 69 mm |
| 最大允许超过负载 | 120% R.C. | ||
| 允许温度范围 | 10 〜 40℃ | ||
| 电缆线 | φ5 屏蔽电缆线 1.5 m（带接头） | ||
| 材质 | 感圧部：不锈钢、外壳：聚醛树脂（外壳不能拆卸） | ||
| 重量(不含电缆线部分) | 约 360 g | 约 800 g | 约 1000 g |
| GM400：仪表 | |
| 模拟部分 | |
|---|---|
| A/D转换次数 | 80次/秒 |
| 显示部分 | |
| 显示器 | 128×64 dot 黑白LCD |
| 显示值 | 小数点以下2桁＋符号付 |
| 显示内容 | 夹持压力/夹持力/旋入转换值 切换式 |
| 记录部分 | |
| 记录功能 | 按下『SAVE』键之后开始记录 |
| 记录媒介 | 仪表内部内存 |
| 记录方式 | CSV格式的TEXT文件 |
| 记录数据 | ID、传感器型号、记录日期、显示值（扭力以及夹持力）、单位、温度 |
| 记录数据量 | 8,000个数据 |
| 保持功能 | |
| 保持：采样/峰值 | |
| 接口 | |
| USB接口 | |
| 一般性能 | |
| 内部电源 | 5号碱性干电池或者镍氢可充电电池(4节) |
| 外部电源 | 专用AC适配器(AC 100 V用)(其他部件) |
| 连续使用时间 | 约30小时(背光灯关闭时) |
| 使用环境 |
温度: 10 ～ 40 ℃ 湿度: 80％ RH 以下(无凝霜) |
| 外形尺寸 | 86(W)×132(H)×30(D) mm(不含凸起部分) |
| 重量 | 约 290 g(包含约 95 g的电池重量) |
| 附属品 | |
| 使用说明书……1 | |
| 其他部件 | |
|
AP0516: 专用AC适配器(AC 100 V用) CA81-USB: miniUSB-电脑USB传输线 1.8 m UGM-CC: 手提箱 |
|
转换夹头

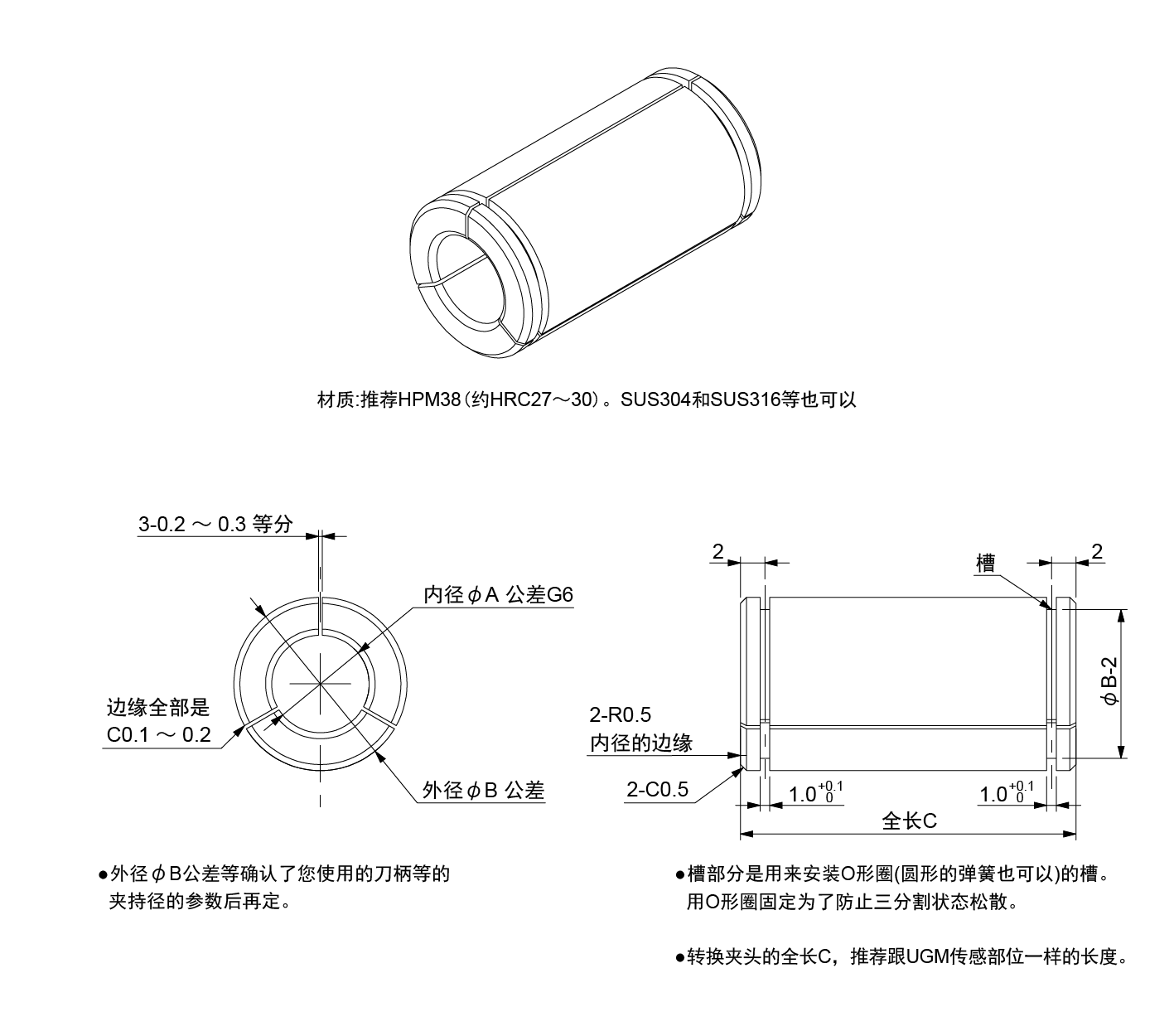

■ 要变更轴径制作转换夹头的话 (请参考下图进行制作)
图片点击后会放大显示
■ 转换夹头使用时的注意点

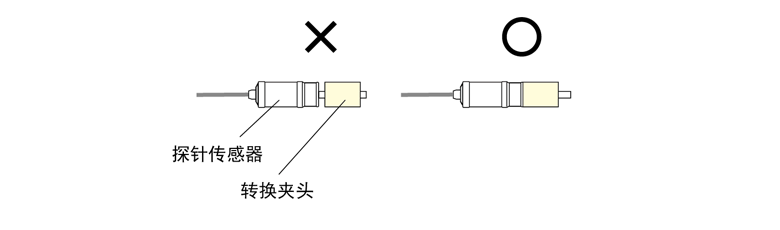

请将转换夹头插到底使用
转换夹头使用时和与之同尺寸的探针传感器使用时，夹持力显示会有差异，但两者在重复性方面没有差异。
使用转换夹头后的测定值不能保证。请知悉。

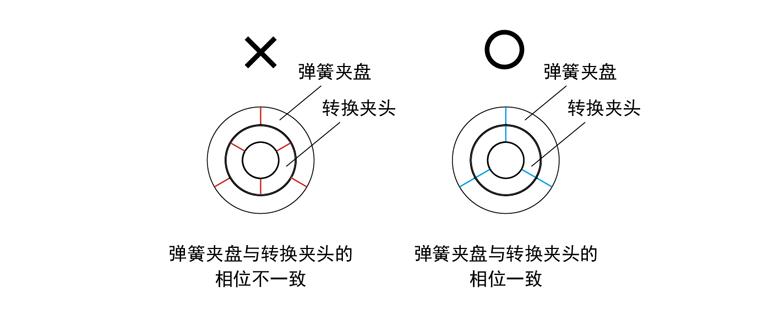

请保持转换夹头与夹盘相位一致时使用
