小型 非线性0.03% 旋转式扭矩传感器
备有放大器、模拟电压输出、无滑环等功能充实并且实现小型化。
非线性0.03%, 非接触式,放大器内置, 小型轻便
-
- ・非线性0.03%、稳定性好
备有1/10000的分辨率，并实现零点稳定。 - ・非接触式、无需电刷更换
没有电刷等接触部分，不需要定期维护和更换零件。 - ・允许转速范围 25000 rpm（0.05 ～ 10Ｎｍ）
- ・起动扭矩小
起动扭矩非常小，只有0.00001 Nm（UTMⅡ-0.05Nm） - ・扭矩值±5 V电压输出
- ・同时检测扭矩和转速
- ・非线性0.03%、稳定性好

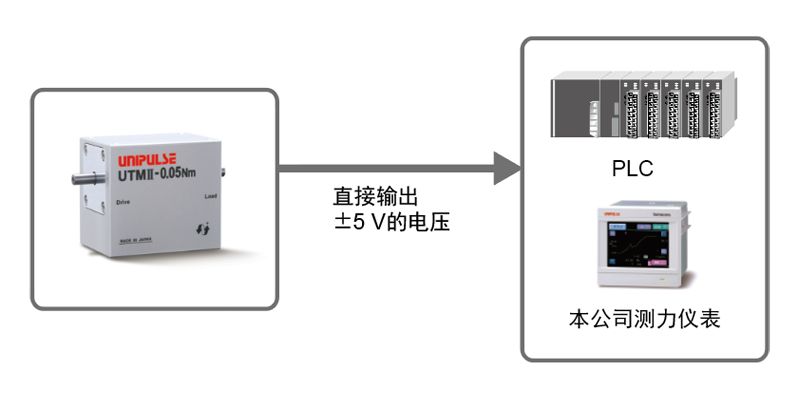

无需外接电路、系统结构轻巧
可以输出±5 V的模拟电压、无需外置放大器

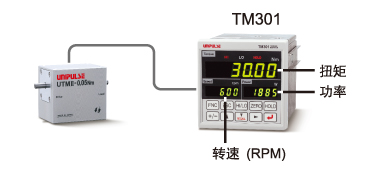

通过扭矩和旋转脉冲信号，可实时测量功率。

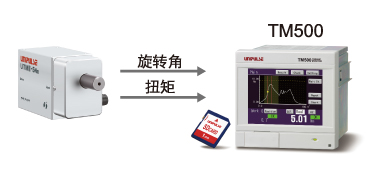

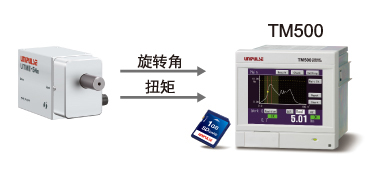

检测与角度相对的扭矩变化
在UTMⅡ上装配旋转编码器选件，可以同时管理扭矩和角度。
技术参数
» UTMⅡ 0.05 Nm ～ 10 Nm
» UTMⅡ 20 Nm ～ 10000 Nm
UTMⅡ 0.05 Nm ～ 10 Nm
| 测量范围(N m) | ±0.05 | ±0.1 | ±0.2 | ±0.5 | ±1 | ±2 | ±5 | ±10 |
|---|---|---|---|---|---|---|---|---|
|
外形尺寸（框体） W×H×D(mm) |
54×50×40 | 57×55×40 | ||||||
| 全长 | 74 mm | 84 mm | 97 mm | |||||
| 轴 直径 | φ5 mm | φ8 mm | φ12 mm | |||||
| 消耗电流 | 100 mA 以下 | |||||||
| 转速范围(rpm) | 25000 | |||||||
| 重量 | 约 160 g | 约 180 g | 约 270 g | |||||
选购件
| 测量范围(N m) | ±0.05 | ±0.1 | ±0.2 | ±0.5 | ±1 | ±2 | ±5 | ±10 |
|---|---|---|---|---|---|---|---|---|
| 键槽 | 〇 | 〇 | ||||||
| 旋转编码器 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 键槽＆旋转编码器 | 〇 | 〇 | ||||||
| 四方头轴 | ||||||||
|
四方头轴＆ 旋转编码器 |
〇 |
UTMⅡ 20 Nm ～ ±10000 Nm
| 测量范围(N m) | ±20 | ±50 | ±100 | ±200 | ±500 | ±1000 | ±2000 | ±5000 | ±10000 |
|---|---|---|---|---|---|---|---|---|---|
|
外形尺寸（框体） W×H×D(mm) |
70×68 ×51 |
67×74 ×57 |
67×79 ×62 |
67×79 ×72 |
67×79 ×72 |
67×79 ×72 |
67×79 ×72 |
103×166 ×162 |
|
| 全长 | 150 mm | 170 mm | 177 mm | 187 mm | 217 mm | 286 mm | 306 mm | 387 mm | 447 mm |
| 轴 直径 | φ20 mm | φ25 mm | φ30 mm | φ40 mm | φ60 mm | φ70 mm | φ90 mm | φ110 mm | |
| 消耗电流 | 150 mA 以下 | 160 mA 以下 | |||||||
| 转速范围(rpm) | 20000 | 15000 | 12000 | 10000 | 7000 | 6000 | 5000 | 4000 | |
| 重量 | 约 700 g | 约 1.1 kg | 约 1.5 kg | 约 2.6 kg | 约 7.3 kg | 约 11 kg | 约 21 kg | 约 36 kg | |
选购件
| 测量范围(N m) | ±20 | ±50 | ±100 | ±200 | ±500 | ±1000 | ±2000 | ±5000 | ±10000 |
|---|---|---|---|---|---|---|---|---|---|
| 键槽 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 旋转编码器 | 〇 | 〇 | |||||||
| 键槽＆旋转编码器 | 〇 | 〇 | |||||||
| 四方头轴 | 〇 | 〇 | |||||||
|
四方头轴＆ 旋转编码器 |
〇 | 〇 | 〇 | 〇 |
技术参数
| 电源输入 | DC 24 V ±15％ |
|---|---|
| 输出范围 | ±5 V DC 负载电阻：2 kΩ 以上 |
| 反应性能 | 1 kHz |
| 脉冲输出 |
1转输出4个脉冲 开路集电极输出 额定值DC 30 V, 10 mA |
| 允许过载 | 500% FS |
| 非线性 | 0.03% FS 以下 |
| 滞后 | 0.03% FS 以下 |
| 重复性 | 0.03% FS 以下 |
| 运行温度范围 | －10 ~ ＋50℃ |
| 零点温度影响 | 0.01% FS/℃ 以下 |
| 输出温度影响 | 0.01% FS/℃ 以下 |
| 符合CE标准 |
2011/65/EU+(EU)2015/863 2014/30/EU(EN61326-1, EN61326-2-3) |

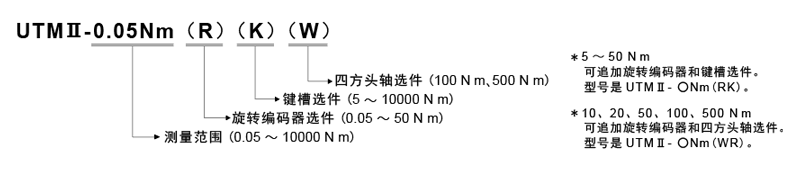

型号构成
