UTF-500Nm

UTMⅢ
  1. 详细信息

产品概要

适用于扳手等螺母螺纹紧固装置、工具的扭矩管理。
利用UTMⅡ的响应性,可测拧紧过程中的扭矩。
与便携式专用仪表TM400搭配使用,可用于作现场的简易校准装置。
扭矩管理:UTMⅡ(W)
扭矩+角度管理:UTMⅡ(WR) NEW■容量10Nm/20Nm/50Nm/100Nm/500Nm此产品不适合用在气动扳手(手持式)扭矩测定。


(!)This product is not for impact wrenches.

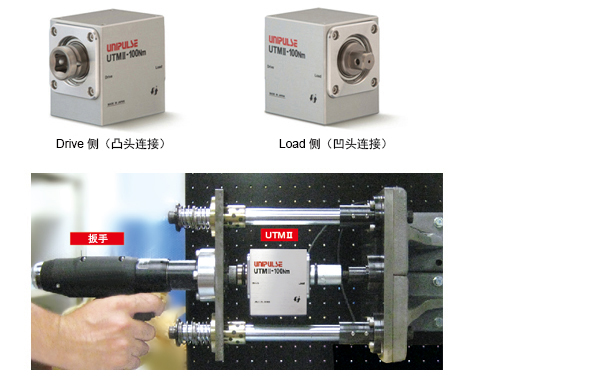

安装很方便,在拧紧轴的插口上直接插上,就会测定扭矩力。

UTM2-100Nm-nut-1 (1).jpg

■ 非接触方式
采用非接触传输方式,可稳定检测扭矩值。

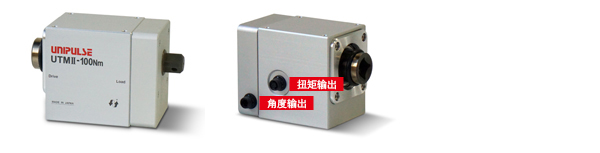

转角法拧紧对应!! UTMⅡ(WR)

扭矩和角度同时管理,可更加准确地检测均匀的拧紧扭矩。


■ 对应扭矩法、转角法的拧紧方法。
在扳手的前端安装扭矩传感器,实现准确检测扭矩。
具备可将任意扭矩值所对应角度设为0°的功能。
便于检测超过贴紧扭矩之后的角度与扭矩关系。

■ 3600脉冲/转、0.1度的分辨率
实现0.1度的分辨率,可用于现场的简易校准!
※TM400使用时

■ 便携式专用侧力仪表TM400
便携式使用方便。可显示角度对应的扭矩变动。备有峰值保持以及数据保存等功能。




UTMⅡ(W)技术参数

型号构成UTMⅡ-100Nm(W)UTMⅡ-500Nm(W)
测量范围±100Nm±500Nm
电源输入DC24V ±15%
消耗电流150mA以下
输出范围±5V DC 负载电阻:2kΩ以上
反应性能1kHz
脉冲输出1转输出4个脉冲
开路集电极输出 额定值DC30V 10mA
允许过载500%FS
运行温度范围-10~+50℃
零点温度影响0.01%FS/℃(Typ)
输出温度影响0.01%FS/℃(Typ)
转速范围15000rpm10000rpm
扭力常数38.5×103 Nm/rad265×103 Nm/rad
额定扭转角2.60×10-3rad(0.149°)1.88×10-3rad(0.108°)
惯性力矩3.8×10-5kgm22.15×10-4kgm2
框体尺寸67(W)×74(H)×57(D)mm67(W)×79(H)×72(D)mm
全长100.5mm115mm
□12.7mm□19.05mm
重量约0.8kg约1.4kg
适合CE标准EMC指令  EN61326-2-3


UTMⅡ(WR)技术参数
