扭矩仪表

    扭矩仪表

    1. 详细信息
    CE.jpg RoHS.jpg

    产品概要

    ・外观为小型模块式,备有扭矩数值转换功能。
    ・采用16kS/s,抓住瞬间变化。
    ・对应UTM系列编码选件输出。
    ・带有3个渠模拟输出(扭矩值、旋转转速、角度)。
    ・内藏100个保持数值,可输出外部仪器。

    采用DIN导轨,可组装控制盘里节省空间

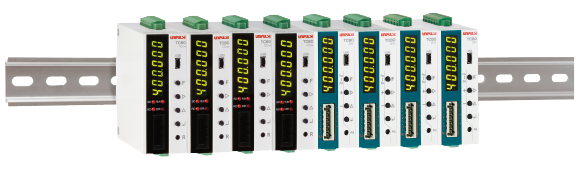

    轻量小型的35mm DIN导轨型
    外形尺寸:34(W)×88(H)×91(D)mm(不含凸起部分)
    重量:约230g


    USB专用软件

    通过USB通讯,可读取波形曲线、保持点的数据,还可以设定参数和实行校准。

    技术参数


    模拟部分
    信号输入范围—10~10V(UTMⅢ/UTF选件)输入电阻1MΩ以上
    —5~+5V(UTMⅡ/UTMV)输入电阻1MΩ以上
    精度非线性: 0.02%FS以内 1digit以内
    零点漂移: 0.2%mV/℃ RTI以内
    量程漂移:0.01%/℃以内
    数字低通滤波器PASS,1Hz~1kHz
    A/D转换器16000次/秒
    分辨率:24bit(二进制) 有效分辨率10V的1/30000
    模拟监视器输出
    (测试点时使用/ UTF选件)
    输入电压的环回
    转速用脉冲输入(集电极开路输入/UTMⅡ/ UTMV /UTMⅢ)
    允许转速依据:UTMⅡ/UTMV/UTMⅢ
    输入转速灵敏度从15、10、5、3、2 rpm选择 *脉冲比例 4次/转时
    从60、40、20、12、8 rpm选择 *脉冲比例 1次/转时
    脉冲宽度检测的灵敏度50μs
    回路构成无电压接点输入(-COM)
    可连接集电极开路(Ic =约10mA)
    选件脉冲 转速输入信号(脉冲输入 集电极开路)*UTMⅡ旋转编码器选件使用时
    允许转速约1000rpm
    输入转速灵敏度0.1rpm
    脉冲宽度检测的灵敏度5μs
    回路构成无电压接点输入(-COM)
    可连接集电极开路(Ic =约10mA)
    转速用脉冲输入(RS-422A 差动线路驱动器输入/ UTF选件)
    允许输入转速依据:UTF
    回路构成符合RS-422A标准 差动线路驱动器
    编码器输入(脉冲输入/集电极开路输入)与旋转编码器选件兼容


    显示部分
    显示器字高8mm 七段绿色LED数字显示
    显示内容切换式数值显示(扭矩、转速、动力/角度)
    显示次数可选择1、3、6、13、25次/秒
    外部信号
    外部输出信号
    (2点)
    可以通过设定选择各种控制输出
    晶体管的集电极开路输出
    Vceo=30V、 Ic=50mA
    外部输入信号
    (1点)
    可以通过设定选择各种控制输入
    接点(继电器,开关等)或 无接点(晶体管,光电耦合器等)
    与COM端短接时为ON
    接口
    USBUSB接口
    D3VD/A转换电压输出(3ch)
    485RS-485接口
    422RS-422A接口(UTF选件)
    一般性能
    电源电压DC24V ±15%
    消耗电量6W typ.
    使用环境温度…使用温度范围 -10℃~+50℃ 保存温度范围 -20℃~+85℃
    湿度…85%RH以下(无凝露)
    外形尺寸34(W)×88(H)×91(D)mm (不含凸起部分)
    重量约230g
    符合CE认证EMC指令:EN61326-1
    附属品
    快捷手册2
    小型螺丝刀1
    各种输入/输出接头2
    接线安装工具1

    其他选购件

    品名
    CATM321UTMⅢ连接线 2m 头部散状
    CATM351UTMⅢ连接线 5m 头部散状/td>
    CATM312UTMⅢ连接线 10m 头部散状
    CATM21UTMⅡ连接线 2m 头部散状
    CATM51UTMⅡ连接线 5m 头部散状
    CATM12UTMⅡ连接线 10m 头部散状
    CATM(R)321UTMⅢ旋转编码器连接线 2m 头部散状
    CATM(R)351UTMⅢ旋转编码器连接线 5m 头部散状
    CATM(R)21UTMⅡ旋转编码器连接线 2m 头部散状
    CATM(R)51UTMⅡ旋转编码器连接线 2m 头部散状
    CATF-OUT-5MUTF模拟输出线缆 5m
    CATF-COM-5MUTF通讯用电缆 5m
    CA81-USBminiUSB-电脑USB传输线 1.8m
    CN7AD/A转换器(3ch)用接头(和附件一样)
    CN85电源/传感器/RS-485用的13p端子(和附件一样)
    CN87外部I/O用的10p端子(和附件一样)
    E04SR211132铁氧体磁芯
    TSU03雷击电涌模块(DC专用)
