扭矩仪表

    扭矩仪表

    1. 详细信息

    DIN96.jpg RoHS.jpg


    产品概要

    可以显示扭矩、转速、功率
    ■ UTMⅡ/UTMV专用扭矩仪表
    ■ 可以显示扭矩、转速、功率
    ■ 保持功能(采样, 峰值, 谷值, P-P, 平均值保持)
    ■ 上下限比较输出功能(ALM HI, HI, OK, LO, ALM LO)
    ■ 数据存储功能
    ■ 搭配UTMⅡ/UTMV直连电缆
    ■ 可以在PC上显示和存储(安装USB接口选件时)

    技术参数

    转矩用传感器输入(电压输入)
    输入阻抗 1MΩ
    扭矩输入 ±5V
    A/D转换器 ・ 速度…300次/秒
    ・ 分辨率…24bit(二进制)  5V输入时约1/30000
    模拟滤波器 低通滤波器(-6dB/oct)3、30、300、1kHz中选择
    模拟电压输出 输出电平:返回输入电压(测试点用)

    UTMⅡ/UTMV驱动电源
    电源电压 DC24V ※UTMⅡ/UTMV1台

    转速用脉冲输入(集电极开路输入)
    转速范围 按照UTMⅡ/UTMV系列的输出频率
    低速范围 从15、10、5、3、2 rpm选择 *脉冲比例 4次/转时
    从60、40、20、12、8 rpm选择 *脉冲比例 1次/转时
    脉冲反应幅度 50μs
    电路构成 无电压接点输入(-COM)
    连接可集电极开路(Ic=约10mA)

    显示部分
    显示器 主显示器:字高15mm 7段绿色LED数显(5位+符号)
    副显示器 :字高8mm 7段绿色LED数显(5位)
    显示値 主显示器:5位 -99999~+99999 符号:最前一位只是显示负号
    副显示器 :5位 -19999~+99999 符号:最前一位只是显示负号
    小数点 0、0.0、0.00、0.000(只扭矩,功率。没有转速)
    显示次数 3、6、13、25次/秒中选择
    状态显示 HI/LO/HOLD

    设定部分
    设定项目 上下限设定:
    上限/下限/警报上限/警报下限


    比较/保持设定:
    比较功能选择/零点附近/滞后/保持功能选择/检测时间/平均值样本/检测开始水平

    动作设定1:
    MD(时间)/MD(幅)/ZT(时间)/ZT(幅)/SI/F功能选择/显示次数/显示ON/OFF

    动作设定2:
    数字滤波(扭矩)/模拟滤波(扭矩)/不感帯幅/数字滤波(转速)

    校准设定:
    校准功能选择1(扭矩)/零点校准/等价输入校准/实际负载校准/数字减值/清零范围/校准功能选择2(转速/功率)

    自锁/初始化:
    设定锁死/键盘自锁/初始化/密码/记录数据清除

    保持 采样, 峰值, 谷值, P-P, 平均值
    区间设定(全区间・外部・外部+时间・水平+时间)

    输入/输出部分
    输入信号
    (4)
    保持区间控制输入/保持解除输入/数字零点/记录数据清除
    无电压节点输入回路(-COM Type)、Ic=10mA以下
    输出信号
    (7)
    上下限比较输出(警报上限・上限・OK・下限・警报下限) /保持终了输出/RUN输出
    集电极输出开关回路(Sink Type)、Vceo=30V(max) Ic=30mA(max)
    接口
    (选购件只能安装一个)
    SIF:2线式串口
    BCO:BCD输出(选购件)
    232:RS-232C通讯接口(选购件)
    D3V:D/A转换电压输出(3ch)(选购件)
    DAV:D/A转换电压输出(选购件)
    DAI:D/A转换电流输出(选购件)
    USB:USB接口(选购件)

    一般性能
    电源电压 AC100V~240V(+10%-15%)(自由电源) 50/60Hz
    消耗电力 14W max
    使用条件 使用温度范围:-10~+40℃ 保存温度范围:-40~+80℃
    湿度:85%RH以下(无凝霜)
    外形尺寸 96(W)×96(H)×138(D) mm (不含凸起部分)
    安装尺寸 92×92(+1-0) mm
    重量 约1.0kg

    附属品
      外部输入输出接头・・・・・・1
    AC输入电源线 3m(带有压接端子)*・・・・・・1
    UTMⅡ/UTMV连接线 2m・・・・・・1
    单位贴纸・・・・・・1
    BCD输出用接头(BCD输出选件时)・・・・・・1
    接点开关工具(D/A转换器(3ch)选件时)・・・・・・1
    小型螺丝刀(D/A转换器选件时)・・・・・・1
    使用说明书・・・・・・1


    选购件(选购件只能安装一个)

    品名 详细
    BCO BCD输出
    232 RS-232C通讯接口
    D3V D/A转换电压输出(3ch)
    DAV D/A转换电压输出
    DAI D/A转换电流输出
    USB USB接口


    其他选购件

    品名 详细
    CA372-I/O 一端带FCN接头前端为散状的3m电缆线
    CA81-USB miniUSB-电脑USB传输线 1.8m
    CAAC2P-B3 AC输入电源线 3m
    CAAC3P-CEE7/7-B2 AC输入电源线(耐压250V)2m
    CATM21-M UTMⅡ/UTMV 连接线 2m
    CATM51-M UTMⅡ/UTMV 连接线 5m
    CN34 RS-232C用D-Sub9p接头
    CN50 FCN系列I/O接头(带罩)
    CN51 BCD系列用接头
    CN55 FCN系列I/O接头(带斜罩)
    CN73 D/A转换器(3ch)用接头
    CN90 UTMⅡ/UTMV连接用防水塑料接头
    DTC2-PSL TM301用case
    GMP96x96 橡胶支撑

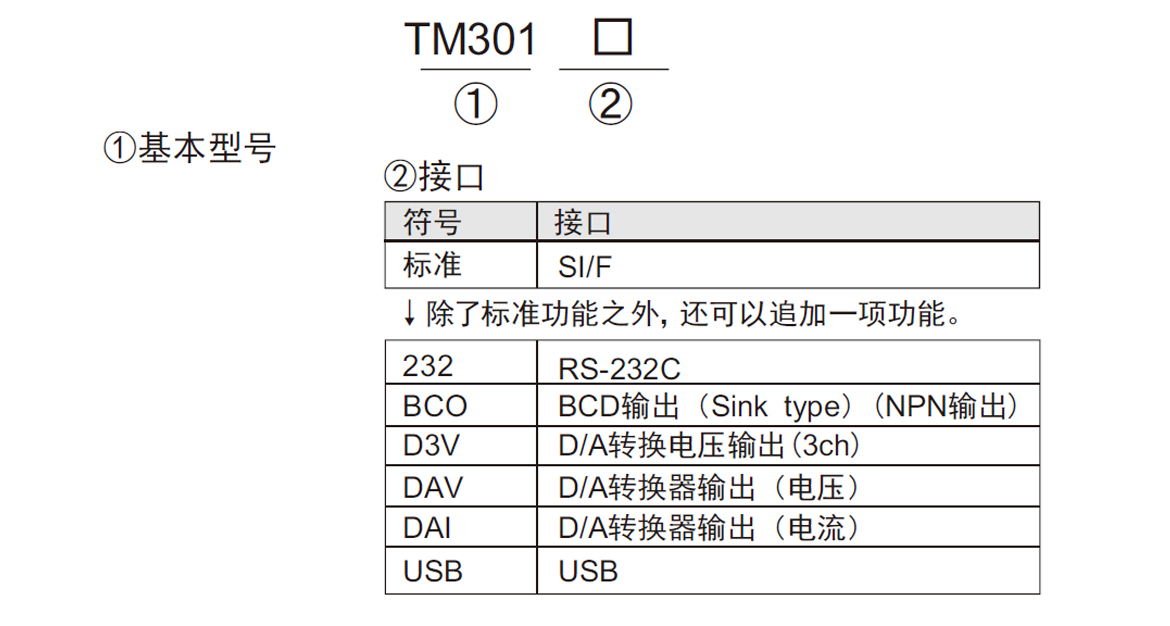

    型号构成
