扭矩仪表

    扭矩仪表

    1. 详细信息

    CE.jpg DIN96.jpg RoHS.jpg

    产品概要

    TM500是为UTMⅡ/UTMV系列开发的仪表,附属电缆搭配共用插头,方便于连接UTMⅡ/UTMV。跟UTMⅡ旋转编码器选件连接时,表示连续波形可比较扭力对角度(或变位)。
    功能方也很丰富,如“连续模式”是扭力值多于设定数值时判定NG,“平均模式”是高于n次的平均波形高于设定数值判定NG等可对应各种应用案例。

    主要特点

    * UTMⅡ/UTMV专用扭矩仪表
    * 通过波形显示与角度相对的扭矩变化
    * 保持功能
    * 上下限比较输出功能
    * 测定的数据或者是设定参数可以保存在SD卡上。 数据可以变换为简单的CSV格式,Excel等比较容易编辑。
    * 搭配UTMⅡ/UTMV直连电缆码器选件供电

    应用案例

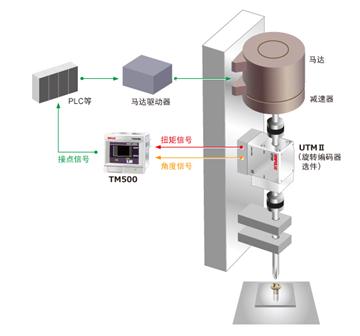

    <带有扭矩测量功能的螺丝紧固机器>

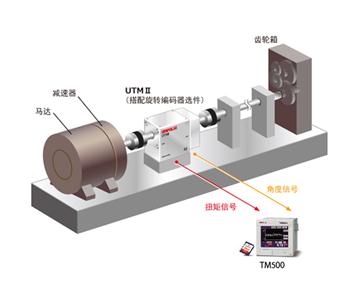

    <齿轮咬合状态检查>



    技术参数

    模拟部分
    扭矩输入 -5~+5V 输入阻抗:1MΩ以上
    模拟滤波器 低通滤波器 (-6dB/oct) 30、100、300、1k Hz 中选择
    A/D转换器 ・ 速度…4000次/秒
    ・ 分辨率…24bit(二进制)  5V输入时约1/30000
    模拟显示输出 输出电平:返回输入电压(测试点用)
    脉冲输入
    (开路集电极)
    最大输入频率:50kHz
    内部计数器范围 :约1000000

    显示部分
    显示器 3.5英寸TFT彩色LCD

    设定部分
    设定方法 用液晶触摸屏操作设定
    设定值的保存 NOV RAM(非易失性存储器),锂电池保存的C-MOS RAM

    外部信号
    外部输出信号
    (15点)
    保持判断(负荷、量程)/过载/波形比较判断/测量完成/CPU正常运行/负荷正常/量程正常/SD卡正常
    外部输入信号
    (12点)
    负荷清零/量程位置调整/开始测量/结束测量/切换保持区间/复位/背景光强制点亮/禁止操作触摸屏/切换工件

    接口
    接口 RS-232C接口

    一般性能
    电源电压 DC24V(±15%)
    消耗电力 20W max
    使用条件 温度:使用温度 -10~+40℃ 保存温度 -20~+60℃
    湿度:85%RH 以下 (无凝霜)
    外形尺寸 96(W)×96(H)×117.3(D)mm(不含凸起部分)
    重量 约1.0kg
    适合CE标准 EMC指令 EN61326-1

    附属品
      使用说明书・・・・・・1
    外部输入输出插口・・・・・・1
    UTMⅡ/UTMV连接线(2m)・・・・・・1
    UTMⅡ旋转编码器连接线(2m)・・・・・・1
    SD记忆卡(1GB)(装配SDC选件时)・・・・・・1

    品名 详细
    SDC SDC:SD卡插槽(1MB可保存约80个波形。不对应SDHC、SDXC)
    可以保存、恢复全部设定值、全部比较波形。可以自动保存测量波形、判断点。

    品名 详细
    DTC1 携带箱子
    SD1G SD卡1GByte
    SD2G SD卡2GByte
    CA81-232X miniDIN-D-Sub9p屏蔽线1.5m
    CATM51-M UTMⅡ/UTMV连接线5m
    CATM(R)51-M UTMⅡ旋转编码器连接线5m
    CN52 FCN系列I/O转换头(带封盖口)
    CN57 FCN系列I/O转换头(带斜封盖口)
    CN60 RS-232C用圆头DIN8p接头
    CN90 UTMⅡ/UTMV连接用防水塑料接头
    CN91 UTMⅡ旋转编码器连接用防水塑料接头
    GMP96x96 橡胶支撑
    TSU03 DC电源用避组合

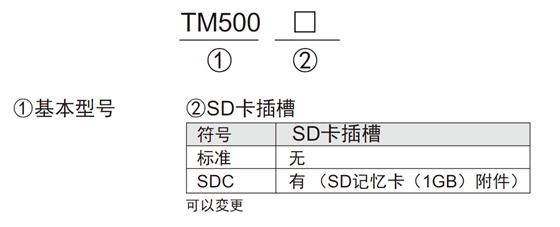

    型号构成
