扭矩仪表

    扭矩仪表

    1. 详细信息

    CE.jpg DIN96.jpg RoHS.jpg

    产品概要

    TM700备有UTMⅡ/UTMV专用接头。连接附属电缆线就可以、无需焊接配线。备有20kS/s的AD转换处理对应UTMⅡ/UTMV反应速度(1kHz)。

    主要特点

    ■ UTMⅡ/UTMV专用扭矩仪表
    ■ 扭矩, 转速, 功率的时间变化波形可显示。
    ■ 搭配UTMⅡ/UTMV直连电缆
    ■ 上下限比较功能, 保持功能
    ■ 适合用于上螺母器, 马达试验机, 发动机特性测定器, 搅拌器, 风力发电等应用案例。

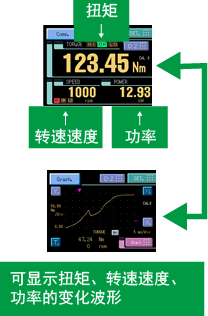

    显示例

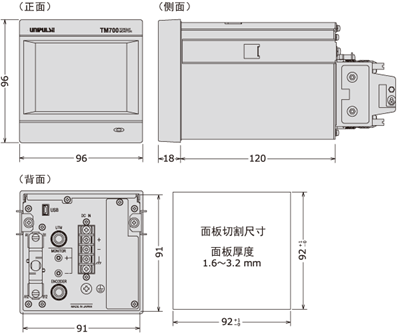

    外形尺寸



    技术参数

    扭矩输入(电压输入)
    输入信号范围 -5~+5V 输入阻抗:1MΩ以上
    模拟滤波器 低通滤波器 (-6dB/oct) 10, 30, 100, 300, 1k, 3k, 10k, 30kHz 中选择
    A/D转换器 ・ 速度・・・20000次/秒
    ・ 分辨率・・・24bit(二进制) 5V输入时约1/30000
    模拟显示输出 输出电平:返回输入电压(测试点用)

    UTMⅡ/UTMV使用时(脉冲输入,开路集电极)
    转速范围 依据UTMⅡ/UTMV系列的输出频率
    低速范围 从15、10、5、3、2 rpm选择 ※脉冲比例 4次/转时
    从60、40、20、12、8 rpm选择 ※脉冲比例 1次/转时
    脉冲反应幅度 50μs
    电路构成 无电压接点输入(-COM)
    连接可集电极开路(Ic=约10mA)

    (R)选件使用时(脉冲输入,开路集电极)
    转速范围 約1000rpm
    低速范围 0.1rpm
    脉冲反应幅度 5μs
    电路构成 无电压接点输入(-COM)
    连接可集电极开路(Ic=约10mA)

    显示部分
    显示器 3.5英寸TFT彩色LCD

    外部信号
    外部输出信号
    (8点)
    上下限比较输出等
    外部输入信号
    (10点)
    输入控制保持数值、数字归零输入(DZ)等

    接口
    标准 SIF:2线式串口
    USB:USB接口
    选购件 D3V:D/A转换电压输出(3ch)

    一般性能
    电源电压 DC24V(±15%)
    消耗电力 18W max
    使用条件 温度:使用温度 -10~+40°C  保存温度 -40~+80°C
    湿度:85%RH 以下 (无凝霜)
    外形尺寸 96(W)× 96(H)× 138(D)mm(不含凸起部分)
    重量 约1.0kg
    适合CE标准 EMC指令 EN61326-1

    附属品
      使用说明书・・・・・・1
    外部输入输出插口・・・・・・1
    UTMⅡ/UTMV连接线(2m)・・・・・1
    接点开关工具(D/A转换器(3ch)选件时)・・・・・・1


    其他选购件

    品名 详细
    DTC2 携带箱子
    CA372-I/O 一端带FCN接头前端为散状的 3m 电缆线
    CA81-USB miniUSB-电脑USB传输线 1.8m
    CATM21-M UTMⅡ/UTMV 连接线 2m
    CATM51-M UTMⅡ/UTMV 连接线 5m
    CATM(R)21 UTMⅡ旋转编码器连接线 2m 一端散线
    CATM(R)21-M UTMⅡ旋转编码器连接线 2m
    CATM(R)51-M UTMⅡ旋转编码器连接线 5m
    CN50 FCN系列I/O转换头(带封盖口)
    CN55 FCN系列I/O转换头(带斜封盖口)
    CN73 FCN系列I/O转换头(带斜封盖口)
    CN90 UTMⅡ/UTMV连接用防水塑料接头
    CN91 UTMⅡ旋转编码器连接用防水塑料接头
    GMP96x96 橡胶支撑
    TSU03 DC电源用避组合

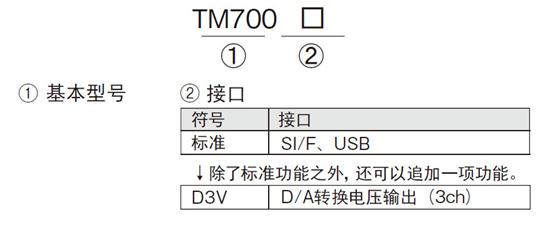

    型号构成
