扭矩仪表

    扭矩仪表

    1. 详细信息

    CE.jpg RoHS.jpg

    产品概要

    TM400采用UTMⅡ/UTMV系列接头, 插进就可以使用的测力仪表。没供电地方也可以使用。跟UTMⅡ编码器选件连接时, 可显示角度(位移)和扭力的变动。
    便携式是带走方便, 此功能备有20kS/s的AD转换, 在现场很可靠的东西。

    主要特点

    ■ UTMⅡ/UTMV专用测力仪表
    ■ 携带方便
    ■ 20kS/s的AD转换
    ■ 搭配UTMⅡ/UTMV直连电缆
    ■ 可显示扭力、转速以及角度和扭力变化
    ■ 备有存储功能, 通过USB可以转送数值
    ■ 上下限比较功能、 保持功能

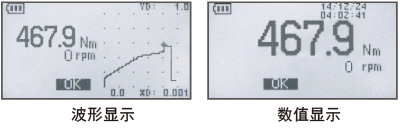

    按ESC切换显示画面

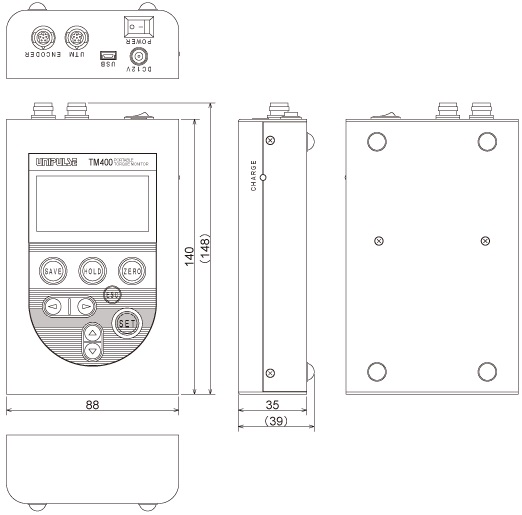

    外形寸法


    技术参数

    扭矩输入(电压输入)
    输入信号范围-5~+5V 输入阻抗:1MΩ以上
    模拟滤波器低通滤波器 (-6dB/oct) 10, 30, 100, 300, 1k, 3k, 10k, 30kHz 中选择
    A/D转换器・ 速度…20000次/秒
    ・ 分辨率…24bit(二进制) 5V输入时约1/30000

    旋转输入(脉冲输入 开路集电极)
    转速范围依据UTMⅡ/UTMV系列的输出频率
    低速范围15rpm
    脉冲反应幅度50μs
    电路构成无电压接点输入(-COM)
    连接可集电极开路(Ic=约10mA)

    编码器输入(脉冲输入 开路集电极)
    允许输入频率50kHz
    内部计数范围约1000000

    显示部分
    显示器128×64dot 黑白LCD(显示画面28×57mm)
    显示内容数值显示(测力值, 转速, 角度)
    波形显示(测力值-时间, 测力值-位移)
    状态显示(High, Low, OK, Hold)

    接口
    接口USB

    一般性能
    电源电压内藏二次电池
    连续使用时间:5个小时
    专用AC整流器(附属电缆线AC100V专用)
    使用条件温度:使用温度 -10~+40°C 保存温度 -20~+60°C
    湿度:85%RH 以下 (无凝霜)
    外形寸法88(W)× 140(H)× 35(D)mm(不含凸起部分)
    重量约500g
    适合CE标准
    (订购时指定)
    EMC指令 EN61326-1
    安全规格 EN62311

    附属品
     专用AC整流器・・・・・・1
    使用说明书・・・・・・1
    UTMⅡ/UTMV连接线(2m)・・・・・・1
    UTMⅡ旋转编码器连接线(2m)・・・・・・1



    其他选购件

    品名详细
    AP12375专用AC整流器(附属电缆线AC100V专用)
    CA81-USBminiUSB-电脑USB传输线 1.8m
    CATM21-MUTMⅡ/UTMV 连接线 2m
    CATM51-MUTMⅡ/UTMV 连接线 5m
    CATM(R)21UTMⅡ旋转编码器连接线 2m 一端散线
    CATM(R)21-MUTMⅡ旋转编码器连接线 2m
    CATM(R)51-MUTMⅡ旋转编码器连接线 5m
    CN90UTMⅡ/UTMV连接用防水塑料接头
    CN91UTMⅡ旋转编码器连接用防水塑料接头
