UNBF

UTMⅢ
  1. 详细信息



产品概要

圧压缩型测力传感器。小型,薄所以容易安装。

● 容量300N,500N,1kN,2kN,3kN,5kN,10kN,20kN,30kN,50kN,100kN,200kN,300kN,500kN

● 不锈钢制

● 小型,薄所以容易安装

技术参数

型号 UNBF-300N, UNBF-500N, UNBF-1KN, UNBF-2KN, UNBF-3KN, UNBF-5KN, UNBF-10KN, UNBF-20KN UNBF-30KN, UNBF-50KN, UNBF-100KN, UNBF-200KN, UNBF-300KN, UNBF-500KN
额定容量 300, 500, 1k, 2k, 3k, 5k, 10k, 20k 30k, 50k, 100k, 200k, 300k, 500k N
额定输出 2±0.5% mV/V
允许过载 150 %R.C.
允许过载上限 200 %R.C.
零点平衡 ±10 %R.O.
补偿温度范围 -10~+60
允许温度范围 -20~+70
零点的温度影响 0.1 %R.O./10℃
输出的温度影响 0.1 %R.O./10℃
输入端子间阻抗 约400 Ω
输出端子间阻抗 约350 Ω
推荐激励电压 10 V
允许激励电压 20 V
绝缘阻抗(DC50V) 1000以上
电缆线 φ6 4芯屏蔽电缆线
3m 头部散状
φ8 4芯屏蔽电缆线
3m 头部散状
电缆线配色 +EXC:红
+SIG:白
-EXC:蓝
-SIG:黑
SHIELD:黄
传感器材质 不锈钢制
负载的弯度 300N:0.060
500N:0.040
1KN:0.040
2KN:0.035
3KN:0.035
5KN:0.035
10KN:0.055
20KN:0.050
30KN:0.130
50KN:0.140
100KN:0.160
200KN:0.200
300KN:0.250
500KN:0.350
mm
固有频率 300N:2.8
500N:3.6
1KN:5.4
2KN:7.8
3KN:9.3
5KN:13
10KN:16
20KN:23
30KN:9
50KN:12
100KN:17
200KN:9.4
300KN:8.9
500KN:6.2
kHz
重量 300N:0.4
500N:0.4
1KN:0.4
2KN:0.4
3KN:0.4
5KN:0.4
10KN:0.4
20KN:0.4
30KN:1.8
50KN:1.8
100KN:1.8
200KN:4.4
300KN:8.5
500KN:13
kg

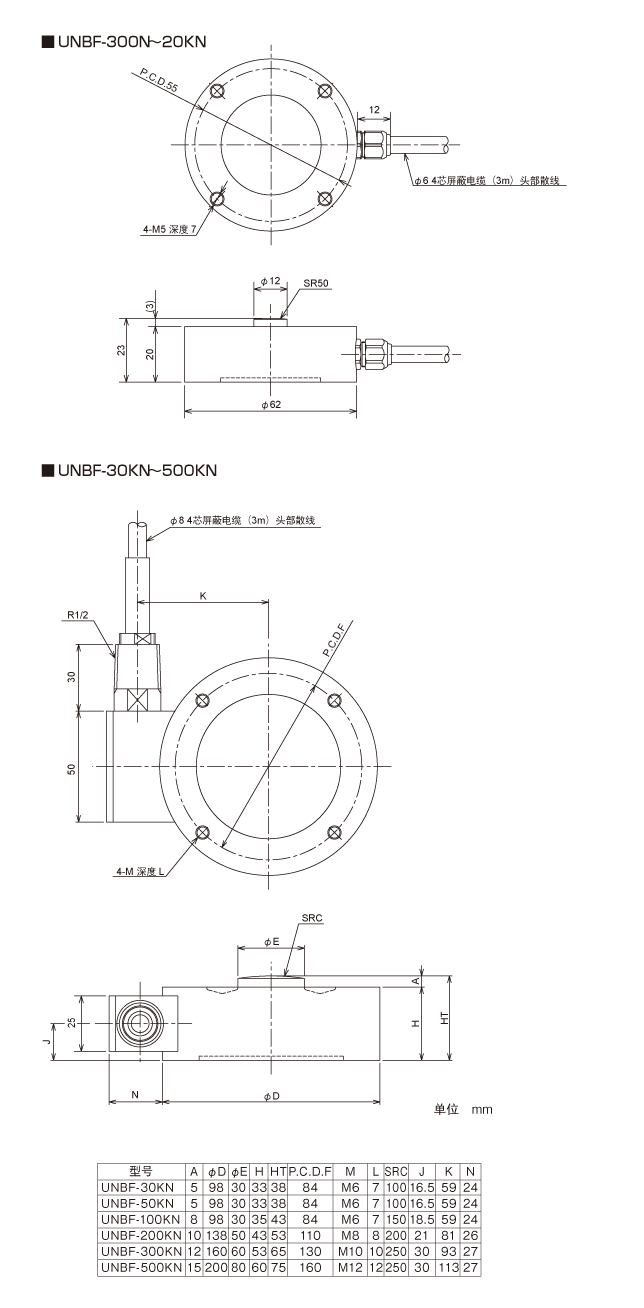

外形尺寸


d colspan="2" align="center" style="padding: 0em 0.2em; margin: 0px; font-size: 10pt; background: aliceblue; border-right-color: rgb(207, 207, 207); border-bottom-color: rgb(207, 207, 207);"> 300N:0.4
500N:0.4
1KN:0.4
2KN:0.4
3KN:0.4
5KN:0.4
10KN:0.4
20KN:0.4
30KN:1.8
50KN:1.8
100KN:1.8
200KN:4.4
300KN:8.5
500KN:13 kg


外形尺寸
