压缩型测力传感器

    压缩型测力传感器

    1. 详细信息


    产品概要

    ● 直径12mm,高4mm的小型传感器

    ● 容量5N,10N,20N,50N

    ● 铝制(5N/10N)不锈钢制(20N/50N)

    ● 带有固定用螺丝(UNCSR-○N-FG)

    技术参数

    型号 UNCSR-5N
    UNCSR-5N-FG
    UNCSR-10N
    UNCSR-10N-FG
    UNCSR-20N
    UNCSR-20N-FG
    UNCSR-50N
    UNCSR-50N-FG
    额定容量 5, 10 20, 50 N
    额定输出 1.0±30% mV/V
    允许过载 150 %R.C.
    允许过载上限 200 %R.C.
    零点平衡 ±10 %R.O.
    补偿温度范围 0~+50
    允许温度范围 -10~+60
    零点的温度影响 2.0 %R.O./10℃
    输出的温度影响 1.0 %R.O./10℃
    输入端子间阻抗 约350 Ω
    输出端子间阻抗 约350 Ω
    推荐激励电压 2.5 V
    最大激励电压 5 V
    绝缘阻抗(DC50V) 1000以上
    电缆线 φ3 4芯屏蔽电缆线 3m 头部散状
    电缆线配色 +EXC:红
    +SIG:绿
    -EXC:白
    -SIG:黑
    SHIELD:黄
    传感器材质 铝制 不锈钢制
    负载的弯度 5N:0.02
    10N:0.02
    20N:0.01
    50N:0.01
    mm
    固有频率 5N:约2.3
    10N:约2.3
    20N:27
    50N:42
    kHz
    重量 5N:3, 5N-FG:5
    10N:3, 10N-FG:5
    20N:3, 20N-FG:9
    50N:3, 50N-FG:9
    g

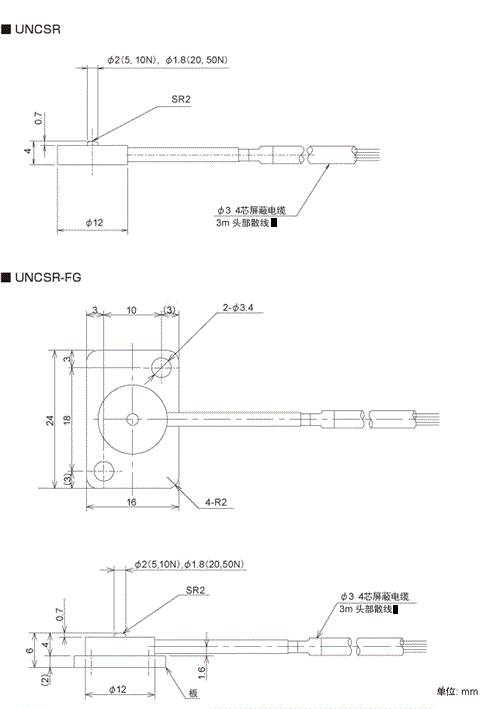

    外形尺寸
