拉伸·压缩型测力传感器

    拉伸·压缩型测力传感器

    1. 详细信息




    产品概要

    允许过载500% ! 超微型拉伸、压缩两用传感器

    ● 容量1N, 2N, 5N, 10N, 20N, 50N

    ● 超微型: 11W×14H×4D mm

    ● 允许过载500%

    ● 适合线张力测量以及注射针的针尖刺穿力试验

    超小型

    安装时节省空间。


    安装简单

    上下2端设有螺孔,便于与驱动机构前端的安装。

    技术参数

    型号 USM-1N
    USM-2N
    USM-5N
    USM-10N
    USM-20N
    USM-50N
    额定容量 1, 2 5, 10, 20, 50 N
    额定输出 约0.4 mV/V
    允许过载 500 %R.C.
    零点平衡 0.3 mV/V
    补偿温度范围 -10~+60
    允许温度范围 -20~+70
    零点的温度影响 1 %R.O./10℃
    输出的温度影响 1 %R.O./10℃
    输入端子间阻抗 约1000 Ω
    输出端子间阻抗 约1000 Ω
    推荐激励电压 5 V
    绝缘阻抗 1000以上
    电缆线 φ2 4芯屏蔽电缆线 1m 头部散状
    电缆线配色 +EXC:红
    +SIG:绿
    -EXC:(黑/蓝)
    -SIG:白
    SHIELD
    传感器材质 铝合金
    负载的弯度 1N:0.006
    2N:0.007
    5N:0.005
    10N:0.011
    20N:0.011
    50N: 0.023
    mm
    固有频率 1N:2.7
    2N:3.1
    5N:3.8
    10N:3.3
    20N:4.1
    50N: 4.3
    kHz
    重量 约2(不含电缆) 约3(不含电缆) g

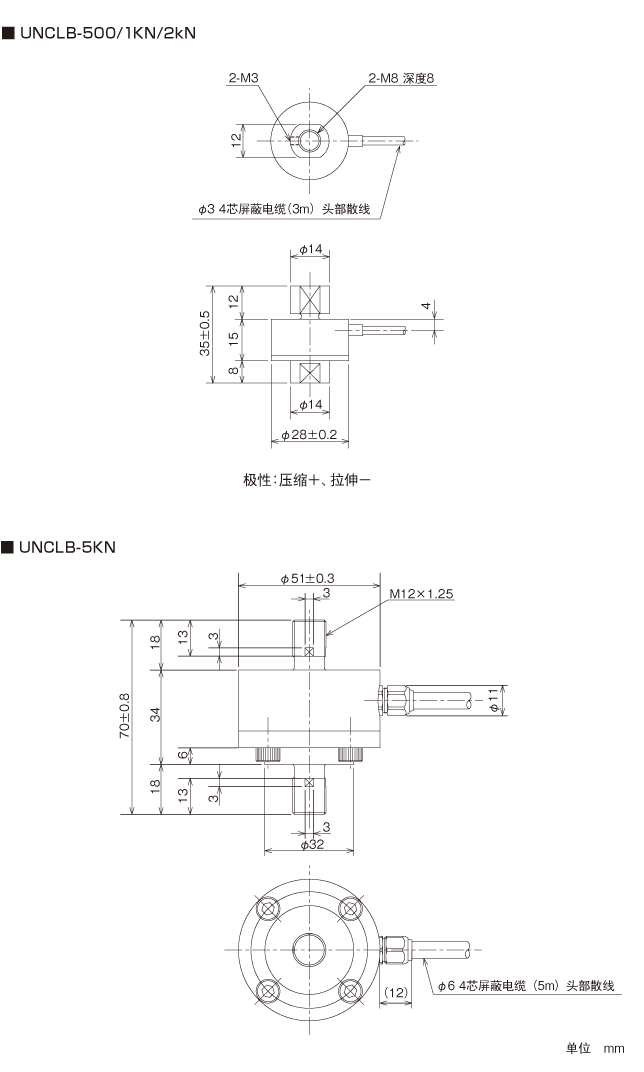

    外形尺寸
