方向测力传感器

    方向测力传感器

    1. 详细信息


    产品概要

    ● 3方向(X,Y,Z)的力同时测定

    ● 允许过载500%

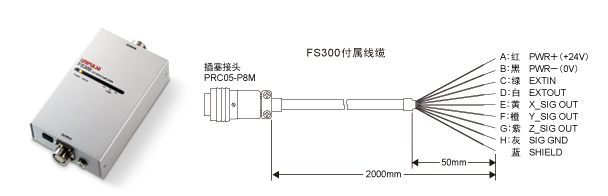

    专用仪表 FS300

    Fx, Fy, Fz(3轴)的额定容量为±5V电压输出。
    跟UPP-100NX3传感器连接,只需DC24V的电压。


    技术参数

    型号 传感器 : UPP-100NX3、仪表 : FS300
    额定容量 Fx, Fy : ±100N、Fz : 100N
    电源输入 DC24V±15%
    消耗电流 150mA以下
    负载信号输出 Fx、Fy、Fz:±5V DC
    负载电阻 2kΩ以上
    响应速度 2kHz
    输入出信号 输入:自动归零指令
    输出:自动归零响应
    允许过载 500%FS
    补偿温度范围 0~+40℃
    允许温度范围 -10~+50℃
    零点的温度影响 0.5%FS/℃
    输出的温度影响 0.05%FS/℃
    传感器材质 铝合金
    重量 传感器:约70g、仪表:约180g
    (不含线缆)

    ※上述参数为传感器(UPP100NX3)与专用测力仪表(FS300)配套使用时的参数。

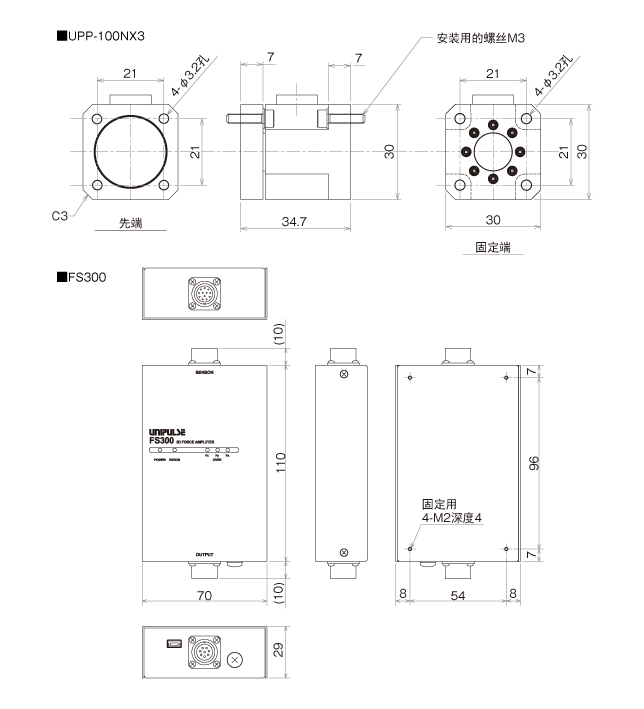

    外形尺寸
