FS2000

波形显示使力度的变化一目了然！
25000次/秒AD转换！
适合压装，铆钉时的OK/NG(NOK)判定！

Y轴（测力传感器）和X轴（位移传感器）的2种输入方式进行2维立体的OK/NG(NOK)判定。

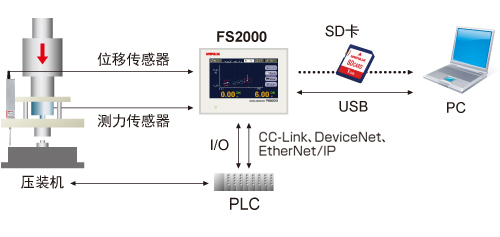

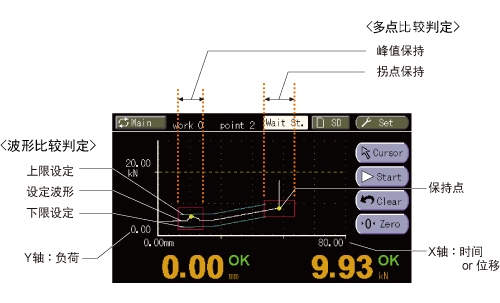

■波形比较判定
随时比较设定波形和实际测定波形。即使一处超过设定波形时也是NG。
■多点比较判定
压装开始到结束前的1个工程可以通过复数的点进行OK/NG判定。

根据零点的偏差，保持值的变化等趋向管理，可以尽早观测异常，预防故障的发生。
还有可比较设备安装时的数据记录和现在数据记录。

通过是SD存储功能会保存测定数据、设定值等信息。数据可换CSV格式，在Excel等容易编辑。

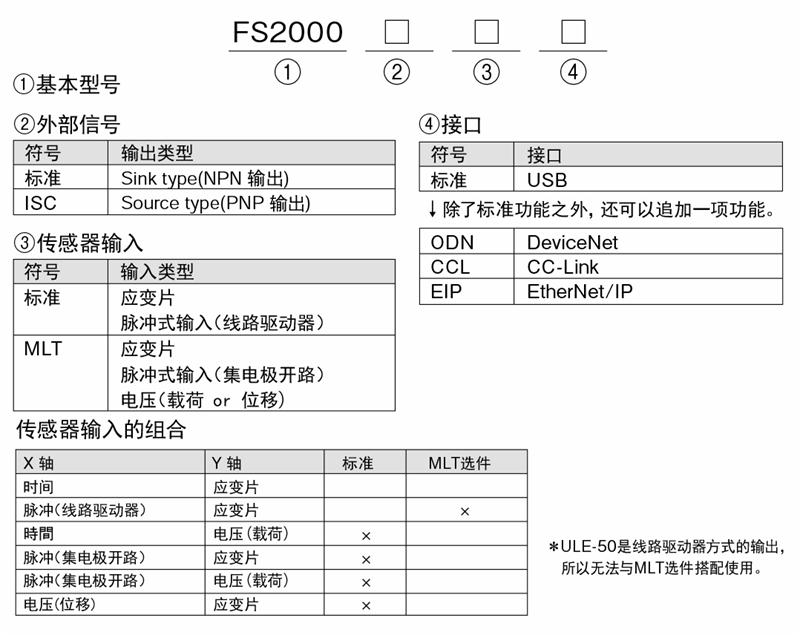

传感器输入部分　位移用传感器输入脉冲式输入（线路驱动器）
输入频率	1MHz(max.)
内部点数范围	约1,000,000
适合编码器	输出：增量型2相输出（A/B信号输出）单相输出也可以对应（使用A相输入时，所有脉冲信号向正的方向计数）输出端回路参数：线路驱动器（RS-422标准）

显示部分
显示器	4.3 inch TFT彩色LCD 显示区域：95.0（W）×53.9（H）mm Dot 构成：480×272 dot
显示次数	固定每秒3次

比较判定功能
各种特殊点保持模式16种（设定值保存可能）	可以选择5种保持功能设定采样、峰值、谷值、P-P、极大值、极小值、变化点、平均值、行程终点
波形比较模式16种（设定值保存可能）	上下限的设定波形和实际的测定波形进行比较。测定波形的全体作为上下限波形的比较对象，有一个测定点超过设定波形既是NOK。

现场支持功能

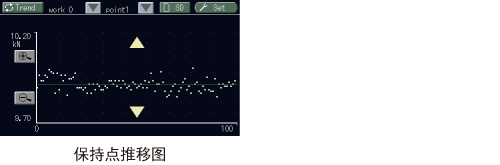

保持点数据推移显示	可保持点的趋向显示，把握设备状态
统计	可统计10000个判定结果显示测定次数、OK统计、NOK统计、OK比率
画面捕捉	显示画面可捕捉到bmp方式
编辑任务流程名称	可编辑任务名称并在仪表上显示
设定项目一览显示	可颜色来显示主机设定和子机设定的不同设定值
用户管理	采用ID和密码设定值管理方式

外部信号
输出信号	16点保持判定（负荷、位移）／过载／测量结束／波形比较判定／负荷・位移正常／CPU正常运转／SD存储卡正常／阈电平输出1,2 输出形式可以选择Sink type/Source type两种（Source type是[ISC]可选件）信号ON的时候，输出晶体管为ON。同PLC等输入组合连接时，Sink type同＋COM， Source type同－COM连接。额定电压 30V 额定电流 30mA
输入信号	16点负荷清零／位移位置调整／测量开始／测量结束／HOLD1～5／复位／背光强制亮灯／触摸屏操作禁止／工件切换输入形式可以选择＋COM/－COM两种（－COM是[ISC]可选件）晶体管连接的时候，＋COM同NPN输出方式 (Sink type)，－COM同PNP输出方式 (Source type) 连接。

附属品
I/O接头（带盖）	1
传感接头	1
接点开关工具	1
SD卡	1
使用说明书	1
DeviceNet用接头（DeviceNet选件安装时）	1
CC-Link用接头（CC-Link选件安装时）	1

比较判定功能
各种特殊点保持模式16种（设定值保存可能）	可以选择5种保持功能设定采样、峰值、谷值、P-P、极大值、极小值、变化点、平均值、行程终点
波形比较模式16种（设定值保存可能）	上下限的设定波形和实际的测定波形进行比较。测定波形的全体作为上下限波形的比较对象，有一个测定点超过设定波形既是NOK。
