F331

详细信息

产品概要

F331是应变式传感器连接的测力控制仪表。可用负载、压力、扭矩、变位等范围。外观是小型简约，其功能充实。备有OK/NG判断及保持功能, 是非常有用的仪表。

特点

● OK/NG判断功能（上下限比较）

上下限比较，可输出判断结果

输出（2点）：从OK・NG・HH・HI・LO・LL中选择

● 保持功能

通过A/D变换速度300次/秒进行保持功能（采样值，峰值，谷值，峰-谷值）

● 接口丰富

USB标准装备。此外可选择BCD输出、D/A转换器（电流输出）、RS-

485（Modbus-RTU・UNI-Format）、RS-232C接口等选件。

● 专用电脑应用程序

备有专用电脑软件。通过电脑可设定F331参数、读取测定数据进行分析。

嵌入设备或想要检查时用一台电脑实现设定和管理

■嵌入设备时

进行初始设定及校准。可看波形数据进行设定，步骤很方便。开始运用后不需要电脑连接。

初始设定・校准

可读取及改写设定参数以及进行校准。

检查波形状态

输入信号以波形显示。
看波形就容易判断上下限比较、保持功能状态等外部输出的调整。

■长期实验等必要分析数据时

连接电脑的状态下可读取、保存测定数据。

可记录测定数值、状态（上下限、保持）等数值10000次的数据。
通过OK/NG判断, 可确认判定结果。

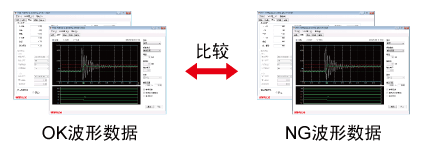

■NG判断时

通过比较OK波形和NG波形,可探究原因。

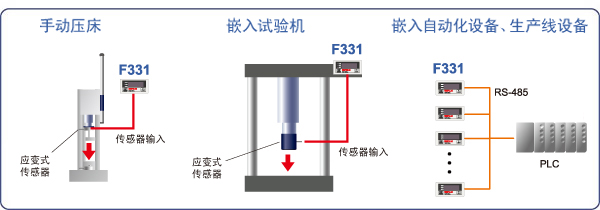

主要用途

适合于压装、咬合等必要控制压力负载工程、判断自动设备工程、试验机、生产线的品质管理。

技术参数

模拟部分
传感器激励电压	DC2.5V±10%　输出电流 30mA以内：标准激励电压5V规格对应可能（出厂时指定）（DC5V±10%　输出电流 30mA以内）
信号输入范围	－3.0～＋3.0mV/V
A/D转换器	速度：300次/秒分辨率：24bit（二进制）
保持功能	采样值，峰值，谷值，峰-谷值

显示部分
显示器	文字高度14.2mm 7段红色LED数字显示（4位）
显示值	数值4位　指示值－9999～9999
小数点	显示位置可选（8.888、88.88、888.8、8888）
显示项目	状态显示 3φ 红色LED 2个（MINUS、HOLD） 3φ 绿色LED 1个（OK）
显示刷新率数	从 5、10、20次/秒中选择

设定部分
设定方法	经由USB通过专用计算机应用程序设定
数据保存	使用非易失性RAM（NOVRAM）保存
按键开关	ZERO
设定项目	校准：零点校准/量程校准（实际载荷校准、等价输入校准）、小数点位置、指示器ID、传感器ID 上上限、上限、下限、下下限、滞后、数字偏移、零点附近、上下限比较模式、移动平均滤波器、数字低通滤波器※、保持模式、零键有效/无效、显示刷新率、外部输出选择（输出选择1、输出选择2）、BCD输出模式、BCD数据更新速率、BCD外部输出选择（输出选择1、输出选择2）、D/A输出模式、D/A零点输出、D/A全量程、RS-485通信模式、RS-485接口设定（波特率、字符长度、奇偶校验位、停止位、终止符）、 RS-485 ID、RS-485发送延迟时间、RS-232C通信模式、RS-232C接口设定（波特率、字符长度、奇偶校验位、停止位、终止符）、设定值LOCK（485/232）、校准值LOCK（485／232） ※从 3、6、12 Hz 中选择

外部信号
	比较输出（2点）、保持/判断输入、数字调零输入

接口
	USB接口 BCD并行数据输出接口（漏型）（选件） D/A转换器接口（电流输出）（选件） RS-485通信接口（Modbus-RTU、UNI-Format）（选件） RS-232C通信接口（选件）

一般性能
电源电压	DC24V(±15%)
消耗电力	6W max
突入电流（参考值）	0.7A、18msec：DC24V平均负载状态（常温、开始时）
使用条件	使用温度范围：－10～＋40℃　保存温度范围：－40～＋80℃ 湿度：85%RH以下(无凝露)
外形尺寸	96(W)×48(H)×132.5(D)(mm) (不含凸起部分)
面板切割尺寸	92×45(+1-0) (mm)
重量	约550g

附属品
	・快速入门手册　1 ・BCD输出用插口(装配BCO输出选件时)　1 ・短路片(装配RS-485选件时)　1

选购件

品名	详细
BCO	BCD并行数据输出接口（漏型）
DAI	D/A转换器接口（电流输出）
485	RS-485通信接口（Modbus-RTU、UNI-Format）
232	RS-232C通信接口

其他选购件

品名	详细
CN51	BCD输出用插口
TSU03	避雷模块DC用

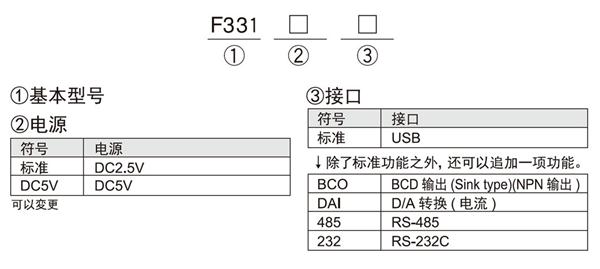

型号构成
