基本型类

    基本型类

    1. 详细信息

    CE.jpg   DIN96.jpg   RoHS-1.jpg


    产品概要

    电阻应变式传感器用的测力仪表。能够测量各种压力,压强,扭矩・重量等,这些功能使其在生产控制管理,自动仪器,试验机等各个方面得到广泛的应用。具备有DIN96的小型尺寸,峰值/采样保持功能,上下限比较功能,等效输入校正功能等,是一款方便,低价格的实用测力仪表。

    技术参数

    模拟部分
    激励电压 DC10/2.5V±10% 输出电流30mA以内
    信号输入范围 -3.0~+3.0mV/V
    A/D转换器 速度…100次/秒
    16bit(二进制)
    模拟滤波 4/10/100/3k Hz
    峰值保持功能
    高速模拟输出形式
    3mV/V输入时…应答速度:约1kHz(Sin波输入・模拟滤波3kHz时)
    准确度:0.1%FS以下 复位时间:50μs以下
    电压输出 传感器输出成比例的模拟电压 输出水平:输入1mV/V大约是2V
    SI/F输出 输出数据:显示值,状态

    显示部分
    显示器 字高:15mm 7段绿色LED数字显示(5位)
    数値:5位±8.8.8.8.8
    显示值:-19999~19999
    小数点显示位置可以选择
    显示项目 状态显示:HI、OK、LOW、PEAK、HOLD红色LED5个
    显示次数:从3/6/13/25次/秒中选择

    设定部分
    设定项目 校正:零点校正/量程校正(实物校正,等效输入校正)
    上限値,下限値,上限・下限比较模式,滞后,数字减值,零点附近,数字滤波,模拟滤波,动态追踪,零点漂移,保持模式,自动打字,保持值打字,LOCK,分度,显示次数,激励电压,BCD数据更新比率,RS-232C,D/A输出模块零点设定,D/A输出模块满量程设定

    外部信号
    外部输入/输出信号 上限继电器(N/O)输出,下限继电器(N/O)输出,数字零点输入,保持输入
    接口 SIF:2线式串口
    232:RS-232C通讯接口(选购件)
    BCO:BCD输出(选购件)
    DAV:D/A输出模块(电压输出)(选购件)
    DAI:D/A输出模块(电流输出)(选购件)
    *选购件只能安装一个

    一般性能
    电源电压 AC100V~240V+10%-15%(自由电源) 50/60Hz、 DC12~24V(±15%)(订货时指定)
    消耗电力 15W max
    使用条件 使用温度范围: -10~40℃ 保存温度范围: -40~+80℃
    湿度:85%RH以下(无凝霜)
    外形尺寸 96(W)×96(H)×135(D) mm (不含凸起部分)
    开孔尺寸 92×92+1-0mm
    重量 约0.9kg
    适合CE标准 EMC指令 EN61326-1
    安全规格 EN61010-1,EN62311

    附属品 AC输入电源线(额定电流125A)3m* ×1
    AC输入电源线用3P-2P变换接头* ×1
    小型螺丝刀 ×1
    传感器电缆线用铁氧磁芯体 ×1
    AC输入电源线用铁氧体磁芯* ×1
    BCD输出用接头(BCD选购件安装时) ×1
    使用说明书 ×1
    *只在AC电源的时候附带


    选购件

    品名
    BCO BCD 输出模块
    232 RS-232C通讯接口
    DAV D/A转换模块(电压输出)
    DAI D/A转换模块(电流输出)


    其他选购件

    品名
    CAAC3P-B3 AC输入电源 3m
    CAAC3P-CEE7/7-B2 AC输入电源(耐压250V)2m
    CN3P-2P AC输入电源线用3P-2P转换接头
    CN35 RS-232C用D-Sub25p接头
    CN21 BCD输出用接头
    TSU01 避雷模块
    TSU03 避雷模块DC电源

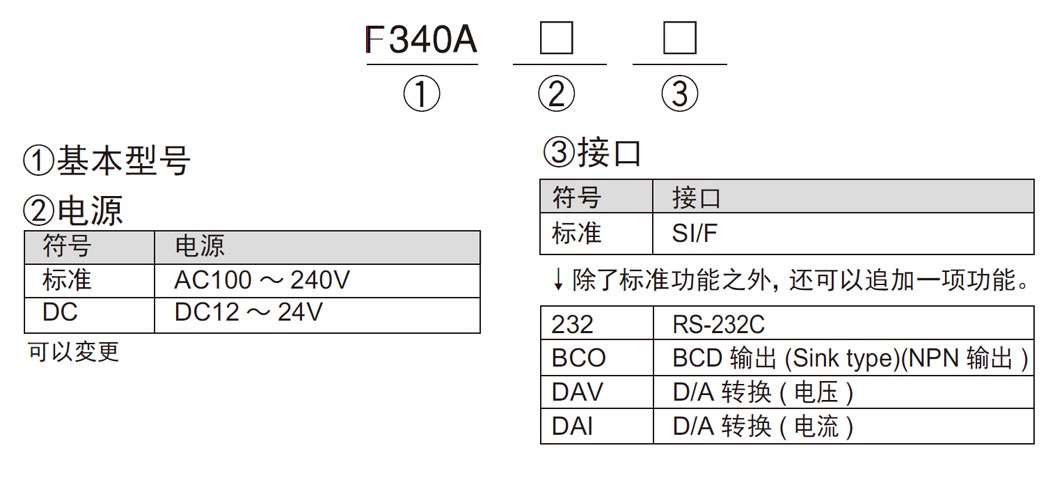

    型号构成
