基本型类

    基本型类

    1. 详细信息

    CE.jpg      DIN9648.jpg       RoHS-1.jpg


    产品概要

    备有模拟/数字保持功能,3000次/秒的AD转换。
    标准搭配串行输出(RS-485或SI/F),可连接最多32台进行
    系统管理(只限RS-485)。
    适合于打锭机、压盖机等应用在快速动作。


    ※D/A转换器∶电压输出,电流输出对应
    ※BCD输出∶漏型NPN,源型PNP

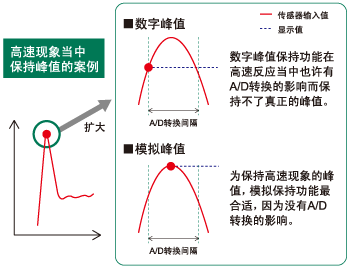

    模拟峰值保持功能


    3000次/秒的AD转换

    传感器输出信号通过3000次/秒※处理数字化输出。
    ※此外A/D处理能力可选30次/秒、300次/秒。
     滤波效果范围广泛,于是重视稳定性的测量也可以使用。

    采用模拟、数字滤波器

    可以并用模拟滤波器和数字滤波器(低通滤波器、移动平均化)、有效过滤振动以及干扰。滤波器范围广泛, 可以按现场用途选择对应的滤波器。

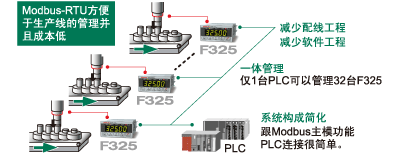

    接口

    RS-485(Modbus-RTU、或UNIPULSE格式),可选SI/F代替RS-485(订购时指定)。

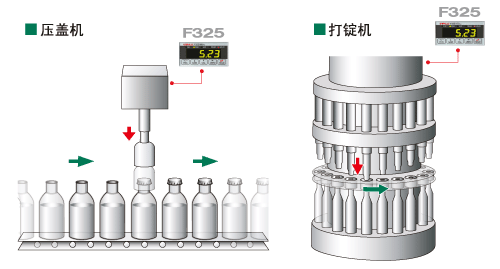

    应用案例

    <动态案例>



    <静态案例>



    电脑软件设定

    通过RS-485或RS-232C,在电脑可以设定各参数并保存。

    技术参数

    模拟部分
    激励电压 DC10或者是2.5V±10%(设定上可切换)
    输出电流 30mA以内
    输入信号范围 -3.0~+3.0mV/V
    A/D转换器 速度:30、300、3000次/秒(设定上可切换)
    分辨率:24bit(二进制)
    模拟滤波器 低通滤波器
    fc=10、30、100、300、1k、3k、10k、30kHz(设定上可切换)
    数字滤波器 滤波器1:贝塞尔低通滤波器
    截至频率是采样速度的1/300以上,1/10以下情况可设定(可选无滤波器)
    3000次/秒:10~300Hz、300次/秒:1.0~30.0Hz、30次/秒:0.1~3.00Hz
    滤波器2:移动平均方式
    OFF 2~999次
    分辨率 1/30000(3.0mV/V输入时)
    模拟监测输出 传感器输入1mV/V当约2V(负载抵抗2kΩ以上)
    保持功能 采样、峰值(可切换模拟峰值:反应性1kHz或数字峰值)

    显示部分
    显示器 字高15mm 7段绿色LED数字显示(5位)
    数値:5位 显示值:-19999~99999
    小数点:显示位置可以选择(0.000、0.00、0.0、0)
    显示项目 状态显示:红色3φLED:HI、LO、PEAK、HOLD、绿色3φLED:OK
    显示次数:从3,6,13,25次/秒中选择

    外部输入输出信号
      外部输入
    (3路)
    DZ、HOLD、H.RESET
    <无电压接点输入>
    可连接继电器、开关、晶体管等。通过输入接线头和COM接线头的短路、断开,输入信号。
    连接晶体管时,连接漏型。
    内部电源电压:DC12V、短路时电流:约4mA
    <+COM/-COM 共用 电压输入>(订购时指定)
    可连接继电器、开关、晶体管等。通过输入接线头和COM接线头之间加电压,输入信号。
    连接晶体管,+COM时连接漏型、-COM时连接源型。
    额定电压:DC27.6V max、ON条件:DC9V以上(DC24V时负载电流 约10mA)、OFF条件:DC3V以下
    外部输出
    (5路)
    HI、OK、LO、自选输出1、自选输出2
    (自选输出设定为上上限、下下限、警报、RUN、HOLD、零点附近、DZ答应中可选)
    漏型(NPN)/ 源型(PNP)共用PhotoMOS继电器输出。
    额定电压:DC30V max、额定电流:100mA max、动作时间:约1msec

    接口
      RS-485通讯接口(Modbus-RTU或UNIPULSE格式)或SI/F(UNIPULSE格式开发串行接口)
    BCD输出接口(漏型NPN)(选购件)
    BCD输出接口(源型PNP)(选购件)
    D/A转换(电压输出)(选购件)
    D/A转换(电流输出)(选购件)
    RS-232C通讯接口(选购件)

    一般性能
    电源电压 AC100V~240V(+10%-15%)(自由电源)50/60Hz
    DC12V~24V(±15%)(订购时指定)
    消耗电量 10W max
    浪涌电流(Typ)
    AC电源时
    2A、1msec:AC100V平均负载状态
    (常温,开始时)
    4A、1msec:AC200V平均负载状态
    (常温,开始时)
    浪涌电流(Typ)
    DC电源时
    2A、20msec:DC12V平均负载状态
    (常温,开始时)
    1A、50msec:DC24V平均负载状态
    (常温,开始时)
    使用条件 使用温度范围: -10~+40℃ 储存温度范围: -40~+80℃
    湿度: 85%RH以下(无凝霜)
    外形尺寸 96(W)×48(H)×132.5(D) mm (不含凸起部分)
    安装板尺寸 92×45(+1-0) mm
    重量 约600g
    适合CE标准 EMC指令 EN61326-1
    安全规格 EN61010-1,EN62311

    附属品
      ・AC输入电源线* 1
    ・3P-2P变换接头* 1
    ・终端阻抗(RS-485时) 1
    ・BCD输出用接头(BCD选购件安装时) 1
    ・使用说明书 1
    * AC只在AC电源的时候附带


    选购件

    品名
    BCO BCD输出接口(漏型NPN)
    BSC BCD输出接口(源型PNP)
    DAV D/A转换(电压输出)
    DAI D/A转换(电流输出)
    232 RS-232C通讯接口

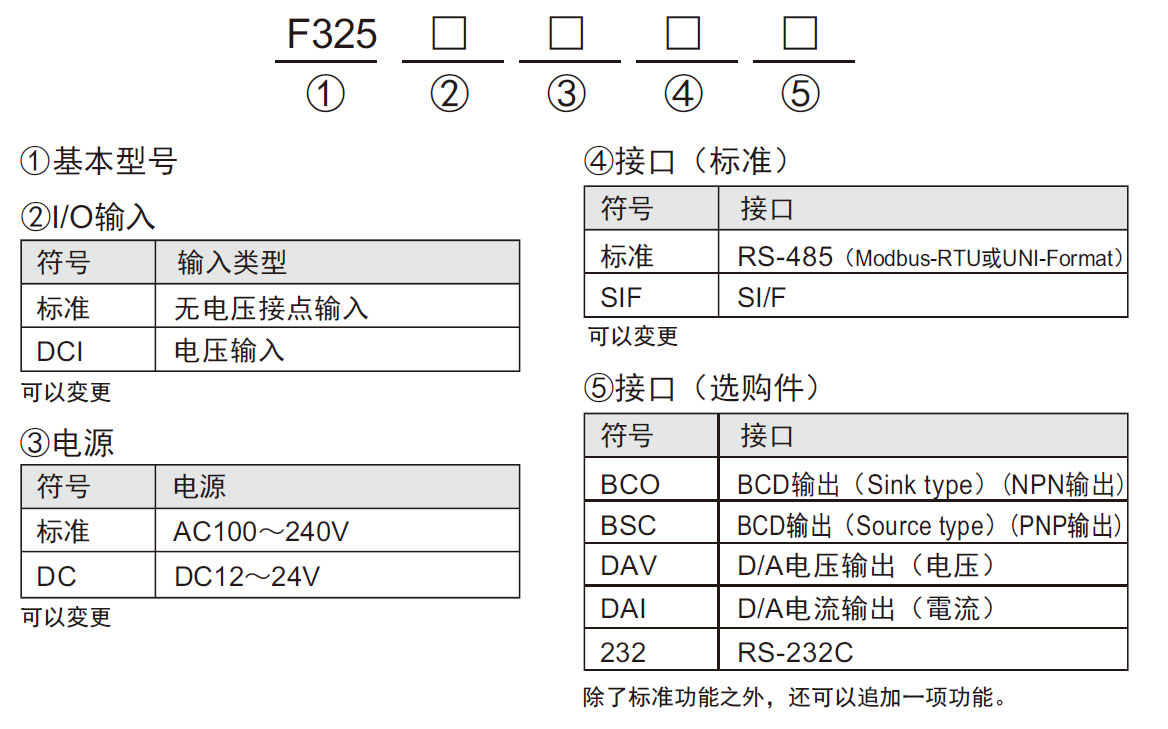

    型号构成
