    1. 详细信息

    CE.jpg     DIN96.jpg     RoHS-1.jpg


    产品概要

    可以对应双通道的应变式传感器输入的测力仪表。由于备用ch1+ch2,ch1-ch2等演算功能,适用于总重,差值,平衡等测量。是一个DIN96的小型尺寸,每个通道每秒3000次的A/D转换,并带有等效输入校正的实用机型。

    特长


    2ch输入

    对于应变式传感器的2ch输入值,可以以演算判断的形式输出。
    主显示屏显示演算值,副显示屏显示ch1,ch2的输入值。

    演算功能

    ● ch1+ch2・・・・・・・・・・・ch1的数值和ch2的数值相加
    ● ch1-ch2・・・・・・・・・・・ch1的数值和ch2的数值相减
    ● |ch1-ch2|・・・・・・・・・・ch1的数值和ch2的数值的差的绝对值
    ● 高位选择・・・・・・・・・选择ch1的数值和ch2的数值的相对较大值
    ● 地位选择・・・・・・・・・选择ch1的数值和ch2的数值的相对较小值

    具有9点的判断输出功能

    ● 演算値:HI、OK、LO
    ● ch1値:HI、LO、警报输出
    ● ch2値:HI、LO、警报输出


    数字零点&数字减值

    可以用按键操作的方式选择归零。同时也装载有从显示值中减去预先设定值的功能。
    负载无法清零时此功能非常地便利。

    模拟输出显示

    能够输出在每个ch都有的输入信号的比例电压。

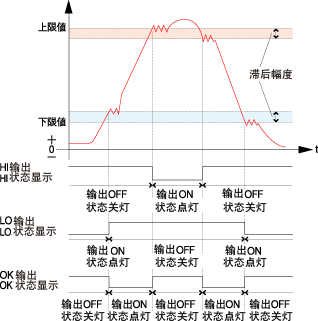

    滞后性上下限比较功能

    上能够使其上下限比较的时机的幅度扩大。可以有效的防止各种干扰。

    上下限出场时序表(演算值) 只有在ch1,ch2在HI.LO的时候可以使用。

    保持功能

    装配有演算值的保持(采样,峰值,谷值,平均值)功能。
    能够通过外部信号进行区间的设定。

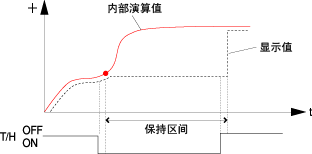

    例 1)采样保持

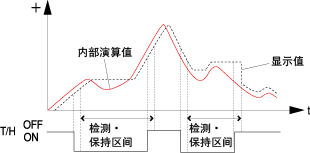

    例 2)全区间峰值保持

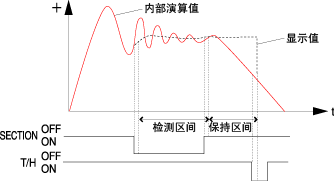

    例 3)外部指定区间平均值保持

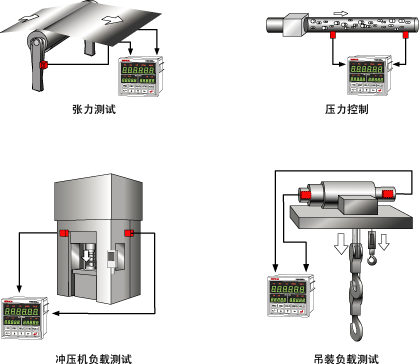

    应用案例


    技术参数

    模拟部分
    传感器输入数 2通道输入(应变式传感器输入)
    激励电压 DC10V,2.5V±5%(出厂设定) 输出电流:60mA以内(2通道合计)
    信号输入范围 -3.0~+3.0mV/V
    A/D转换器 速度…300次/秒、3000次/秒之间选择
    分辨率…24bit(二进制) 1mV/V相当于1/10000
    模拟滤波 贝塞尔低通滤波(-6dB/oct)3,30,300,1kHz之间任意选择
    模拟输出 输出水平:输入1mV/V大约是 2V
    负载阻抗:2kΩ以上

    显示部分
    显示部分 主显示:字高14.6mm, 7段绿色LED数字显示(6位)
    副显示 :字高8mm, 7段绿色LED数字显示(5位)
    显示值 主显示:5位 ±8.8.8.8.8 -99999~+99999 符号:最前一位显示负号
    副显示:5位 ±8.8.8.8.8 -19999~+19999 符号:最前一位显示负号
    显示次数 3,6,13,25次/秒中选择
    状态显示 HI/OK/LO/PEAK/HOLD/HI(ch1)/LO(ch1)/HI(ch2)/LO(ch2)

    设定部分
    设定项目 工件设定(比较):演算上限/ 演算下限/ ch1.2上限/ ch1.2下限
    工件设定(比较/保持):比较功能选择/ 比较功能选择/ 零点附近/ 滞后/ 演算保持功能选择/ 检测时间/ 平均值样本次数
    系统设定(演算/共通动作):MD/ SI/F功能选择/ 显示次数
    系统设定(ch动作):数字滤波/ 模拟滤波/ ZT/ D/Z同期模式/ A/D转换速度切换
    校正设定(ch校正):校正功能选择/ 零点校正/ 等效输入校正/ 实物校正/ 数字减值/ 数字零限度/ 警报上限/ 警报下限
    系统设定(BCO选购件):输出数据选择/ 输出比率/ BCD/ 进制选择
    系统设定(232选购件):通讯模式/ 通许条件/ 定义符号
    系统设定(DAV/DAI选购件):输出数据选择/ 零点量程值/ 满量程数值 自锁/初始化:设定锁死/ 键盘自锁/ 初始化/ 密码
    保持 采用,峰值,谷值,平均值,区间设定,(全区间・外部・外部+时间)

    外部信号
    外部输入信号
    (4点)
    ホールド保持区间控制输入/ 保持解除输入/ 数字零点1/ 数字零点2
    无电压节点输入回路(-COM Type),Ic=10mA以下
    外部输出信号
    (11点)
    上下限比较输出(HI(ch1)・LO(ch1)・HI(ch2)・LO(ch2)・HI(演算)・OK(演算)・LO(演算))/ 保持终了输出/ 警报输出(ch1)/ 警报输出(ch2)/ RUN输出
    集电极输出开关回路(Sink Type),Vceo=30V(max) Ic=30mA(max)
    接口 SIF:2线式串口
    232:RS-232C通讯接口(选购件)
    BCO:BCD输出(选购件)
    D3V:D/A电压转换输出(3ch)(选购件)
    DAV:D/A电压转换输出(选购件)
    DAI:D/A电流转换输出(选购件)

    一般性能
    电源电压 AC100V~240V+10%-15%(自由电源) 50/60Hz
    消耗电力 10W max
    使用条件 使用温度范围: -10~+40℃ 保存温度范围: -40~+80℃
    湿度:85%RH以下(无凝霜)
    外形尺寸 96(W)×96(H)×138(D) mm (不含凸起部分)
    开孔尺寸 92×92+1-0mm
    重量 约1.0kg
    适合CE标准 EMC指令 EN61326-1
    安全规格 EN61010-1,EN62311

    附属品
      AC输入电源线(带卡口端子)*  1
    AC输入电源线转换头  1
    FCN系列I/O接头(带罩)  1
    铁氧磁芯体 2
    BCD输出用接口 (BCD选购件安装时) 1
    接点开关工具(D/A选购件(3ch)安装时) 1
    小型螺丝刀(D/A选购件安装时) 1
    使用说明书 1
    *日本国内的AC100电源用


    选购件

    品名
    BCO BCD输出
    232 RS-232C接口
    D3V D/A电压输出模块(3ch)
    DAV D/A电压输出模块
    DAI D/A电流输出模块


    其他选购件

    品名
    CA372-I/O 一端带FCN接头前端为散状的3m电缆线
    CAAC3P-B3 AC输入电源 3m
    CAAC3P-CEE7/7-B2 AC输入电源(耐压250V)2m
    CN3P-2P AC输入电源线用3P-2P转换接头
    CN34 RS-232C用D-Sub9p接头
    CN50 FCN系列I/O接头(带罩)
    CN51 BCD输出用接头
    CN55 FCN系列I/O接头(带斜罩)
    CN73 D/A转换器(3ch)用接头
    CN81 模拟输出/输入用接头端子

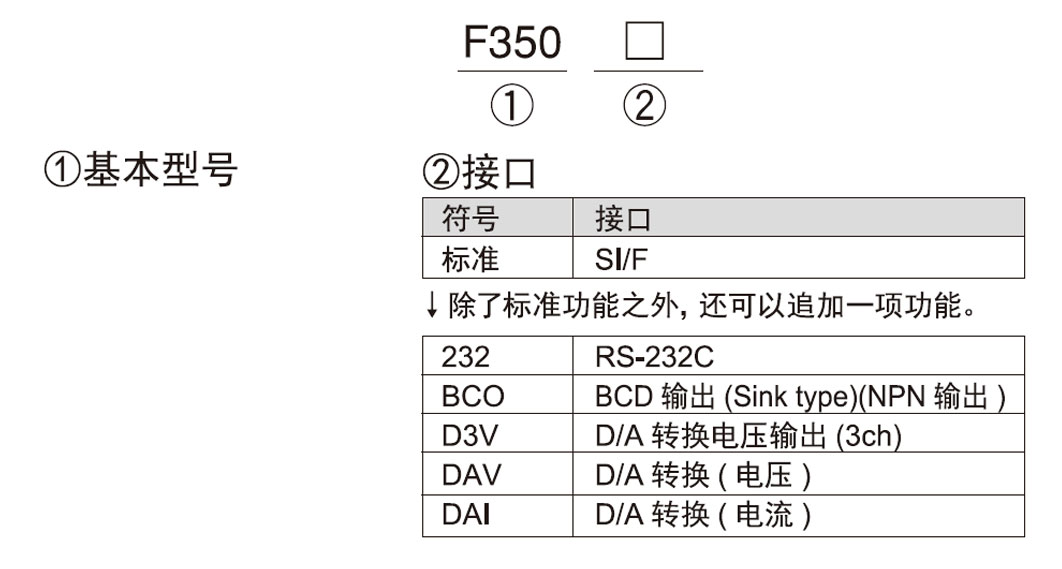

    型号构成
