组装/PLC专用

    组装/PLC专用

    1. 详细信息



    产品概要

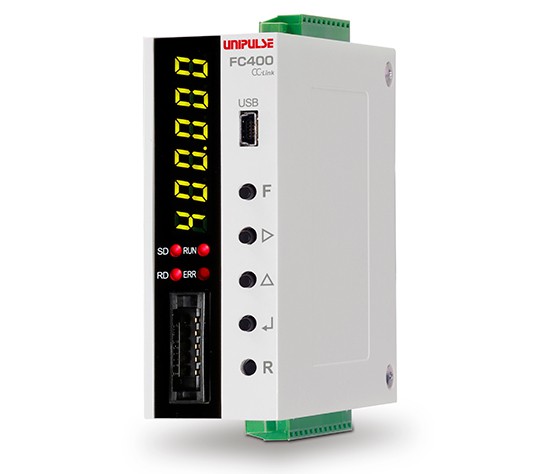

    CC-Link接口标配!轻巧而小型,方便在控制盘内组装。


    耐干扰性强滤波&自动滤波调整功能

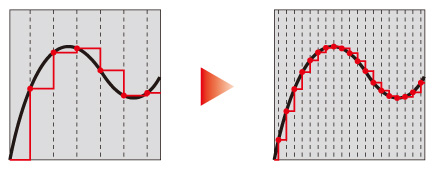

    有1200次/秒的A/D转换,1/100000的显示分辨率。




    USB专用软件

    USB通讯接口,可记录数据、波形显示、参数设定及校准。

    耐干扰性强滤波&自动滤波调整功能

    具备对应各种振动的低通滤波(0.1~600Hz)。
    以及对周期性振动有效的移动平均滤波(OFF、2~999次)。
    自动滤波调整可兼容精度和稳定性,自动寻找最佳滤波值,省去手动设定的繁琐。(也可进行手动设定)

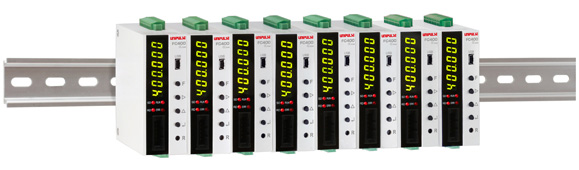

    采用DIN导轨,可组装控制盘里节省空间

    轻量小型的35mm DIN导轨型
    外形尺寸:34(W)×88(H)×91(D)mm(不含凸起部分)
    重量:约210g

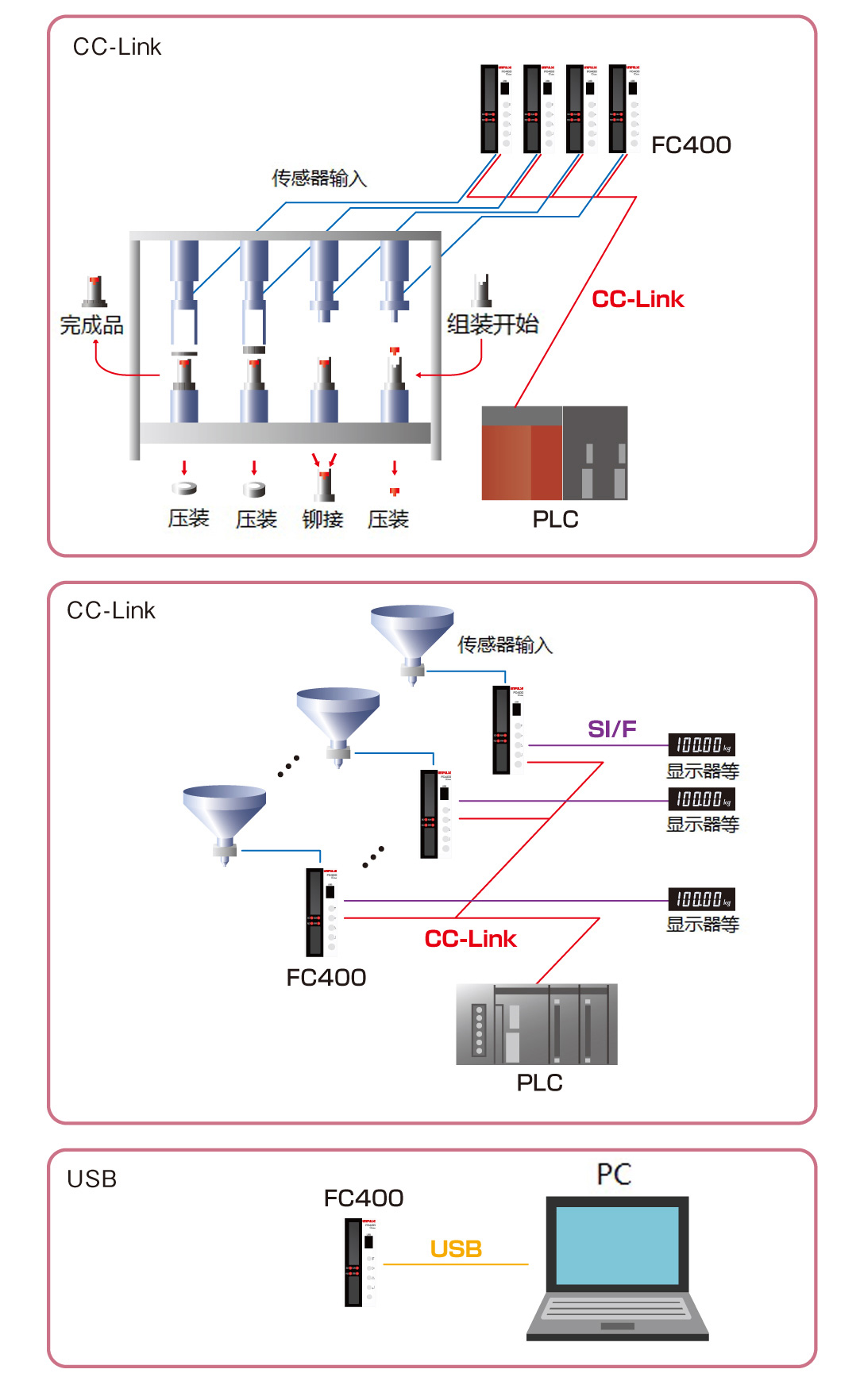

    丰富的通讯接口


    换算·显示输入电压值功能

    可自动将传感器输出换算成mV/V并显示。
    故障发生时可用于判定故障原因。

    可6位数显示

    采用24bitA/D转换器,可显示到6位数。

    等价输入校准

    只需输入就可校准与传感器的输出值相对应的重量值。

    数字峰值保持、上下限判断功能

    快速捕捉高速现象的变化,OK/NG判断。

    技术参数

    模拟部分
    激励电压 DC5V±5% 输出电流:90mA
    DC2.5V±5% 输出电流:45mA
    比率方式(可以并联6个350Ω的传感器)
    信号输入范围 -3.9~3.9mV/V
    零点调整范围 数字演算的自动调整方式 -3.0~3.0mV/V
    量程调整范围 数字演算的自动调整方式 0.01~3.8mV/V
    灵敏度 0.15μV/count(min.)
    精度 非线性: 0.01%FS以内
    零点漂移: 0.0002%FS/℃ typ.
    量程漂移: 1ppm/℃ typ.
    滤波器 数字低通滤波器 可变:0.1~600 Hz
    移动平均滤波 OFF, 2~999次
    A/D转换器 转换速度: 2400次/秒
    转换分辨率: 24bit(二进制)

    显示部分
    显示器 字高8mm 七段绿色LED数字显示
    显示値 最大6位
    显示次数 1、3、6、13、25次/秒
    状态显示 RUN, SD, RD, ERR

    保持功能
    保持 采样,峰值,谷值,峰値&谷值,平均值

    外部信号
    外部输出信号
    (5点)
    可通过设定选择各个控制输出
    晶体管的集电极输出
    Vceo=30V、 Ic=50mA
    外部输入信号
    (3点)
    可通过设定选择各个控制输入
    接点(继电器,开关等)或者是无接点时(晶体管,集电极等)
    同COM端短路的时候,变为ON
    *请准备外部电源DC24V。

    接口
    USB USB接口
    SIF SI/F SI/F2线式串行接口
    CCL CC-Link接口

    一般性能
    电源电压 DC24V(±15%)
    消耗电力 4W typ
    使用条件 温度…使用温度范围:-10℃~+50℃ 保存温度范围:-20℃~+85℃
    湿度…85%RH以下(无凝露)
    外形尺寸 34(W)×88(H)×91(D) mm (不含凸起部分)
    重量 约210g
    符合CE标准 EMC 指令 EN61326-1

    附属品
    跳线 2
    小型螺丝刀 1
    CC-Link接头 1
    各種输入/输出接头 2
    快捷手册 2
