产品概要
可以对应各种称重系统的称重仪表。具有填充・排料计量控制功能，定量包装不可或缺的计量序列功能，可以同外围设备直接连接的RS-232C，BCD输出等丰富的接口。
技术参数
| 模拟部分 | |
| 激励电压 | DC10V±5% 输出电流120mA以内 远程操控方式(可以并联4个350Ω的传感器) |
|---|---|
| 零点调整范围 |
粗调：约0.5mV/V・1mV/V输入选择能够零点移动『仪表背面的开关』 ･ HI增益时0～1.5mV/V ･ LO增益时0～3.0mV/V 微调：数字演算的自动调整方式 |
| 量程调整范围 |
粗调：能够根据传感器的输出选择2个阶段的增益『仪表背面的开关』 |
| 灵敏度 | 0.5μV/count(min.) |
| 模拟滤波 |
贝塞尔低通滤波(-12dB/oct.) 从2Hz，4Hz，6Hz，8Hz之间选择 |
| A/D转换器 |
速度…100次/秒 分辨率…16bit |
| 显示分辨率 | 1/10000 |
| 二次校正 | 只是输入传感器的额定值不需要实物的等效输入校正方式 |
| 设定部分 | |
| 设定方法 |
･ 通过直接操作键盘进行设定(带有键盘提示音的面板开关) ･ 如果安装有远程控制或者是RS-232C选购件可以从外部进行设定 |
|---|---|
| 设定值的存储 |
･ 初期设定值:NOV RAM(非易失性RAM) ･ 其他设定值:锂电池的备份C-MOS RAM (根据使用条件，保存环境的不同，最高可以存储7年以上) |
| 设定值的保护 | 防止由于误操作可以设定初期设定值或者是校正值的操作禁止 |
| 输入/输出部分 | |
| 外部输出信号 |
晶体管的集电极开关输出（Vceo=30V(MAX),Ic=50mA（MAX） 晶体管ON的时候输出为LO『零点附近・大投料・中投料・小投料・适量或者是终了・过量・不足・上限・下限・稳定・重量异常或者是异常・RUN』 |
|---|---|
| 外部输入信号 | 继电器，开关，晶体管，集电极开关输出的TTL等同COM端子短路的时候为ON『投料/排料・皮重ON・皮重OFF・零点・G/N・HLOD或者是判断・开始・停止』（驱动电流是10mA以下） |
| 输出条件 |
･ 大投料…重量値≧定量-大投料 ･ 中投料…重量値≧定量-定量前 ･ 小投料…重量値≧定量-落差 ･ 不足…重量値＜定量-不足 ･ 过量…重量値＞定量+过量 ･ 适量…定量+过量≧重量値≧定量-不足 |
| 接口 |
･ SIF:2线式串口（标配）…尤尼帕斯制的打字机，外部显示器等连接用的专用接口 ･ SPI:远程调控用接口（选购件）…各种设定值通过设定开关远程设定的接口 ･ BCO:BCD输出接口（选购件）…将重量数数据传输到打字机，外围设备或者是电脑，PLC等的通讯接口 ･ 232:RS232C通讯接口（选购件）…根据主机的指令进行重量数据，各种状态，设定值的读取，写入（变更）等工作 ･ 485:RS-485通讯接口（选购件）…比RS232C能够长距离通讯，而且将ID号码设定好后可以连接复数的F701 ･ D/A转换接口（选购件）…重量数据变换为电压・电流信号的输出接口 |
| 显示部分 | |
| 显示器 | 字高18.5mm的荧光显示屏的数字显示（7位） |
|---|---|
| 显示值 | 5位 符号：最前一位显示负号 |
| 分度 | 1～100的范围中设定 |
| 小数点 | 可以从0/0.0/0.00/0.000之中选择设定 |
| 超载显示 | A/D转换器输入超载，净重超载，max称量值+9分度，毛重超载 |
| 中间零点 | 真正的零点或者是显示为各个数值的中间 |
| 显示单位 | 可以从t,kg,g,N,lb,无单位之中选择 |
| 状态显示 | SP3/ SP2/ SP1/ LOCK/ ZT/ ZALM/ STAB/ TARE/ NET/ GROSS/ HI LIM/ HI/ GO/ LO/ LO LIM/ HOLD/ NZ |
| 一般性能 | |
| 电源电压 | AC85～110V､102～132V､170～220V､187～242V(订货时指定) 50/60Hz |
|---|---|
| 消耗电力 | 15VA |
| 使用条件 |
温度…使用温度范围 -10℃～＋40℃ 保存温度范围 －20℃～＋85℃ 湿度…85%RH以下(无凝霜) |
| 外形尺寸 | 192(W)×96(H)×160(D) mm(不含凸起部分) |
| 安装尺寸 |
186 +2 -0(W)×92 +1 -0(H)mm ※安装板的厚度在1.6mm以上 |
| 重量 | 约2.2kg |
| 附属品 | |
| AC输入电源线（2m） | 1 |
|---|---|
| 预备保险丝（1A） | 1 |
| 传感器输入接头 | 1 |
| 控制信号输入/输出用接头 | 1 |
| 端子台连接用小型螺丝刀 | 1 |
| 使用说明书 | 1 |
| 远程操控用接头（远程操控组建安装时） | 1 |
| BCDD输出用接头（BCD输出选购件安装时） | 1 |
| D/A转换用接头（D/A转换用选购件安装时） | 1 |
选购件
| 品名 | |
| SPI | 远程操控用组件接口 |
|---|---|
| BCO | BCD输出 |
| 232 | RS-232C通讯接口 |
| 485 | RS-485通讯接口 |
| DAC | D/A转换接口 |
其他选购件
| 品名 | |
| E780 | 远程操控组件 |
|---|---|
| LB01-NH | 锂电池（带NH接头的） |
| CAAC2P-P2 | AC输入电源线2m |
| CAAC3P-CEE7/7-P1.5 | AC输入电源线（耐压250V）1.5m |
| CN3P-2P | AC输入电源线用3P-2P转换接头 |
| CA4131 | 一端带JR接头（6芯）电源线头部散状3m |
| CA4230 | JR-PRC转换电源线（6芯）0.3m |
| CA4311 |
JR-PRC转换电源线（6芯） 4线式-6线式（520A用）1m |
| CA7 | 两端带BNC的同轴电缆线1.5m |
| CA8 | BNC电缆线1.5m |
| CA3150 | 两端57F・36针的电缆线0.5m |
| CN21 |
BCD输出用， 远程操控组件用57系列36p接头 |
| CN23 | 外部输入输出用57系列24p接头 |
| CN35 | RS-232C用D-Sub25b接头 |

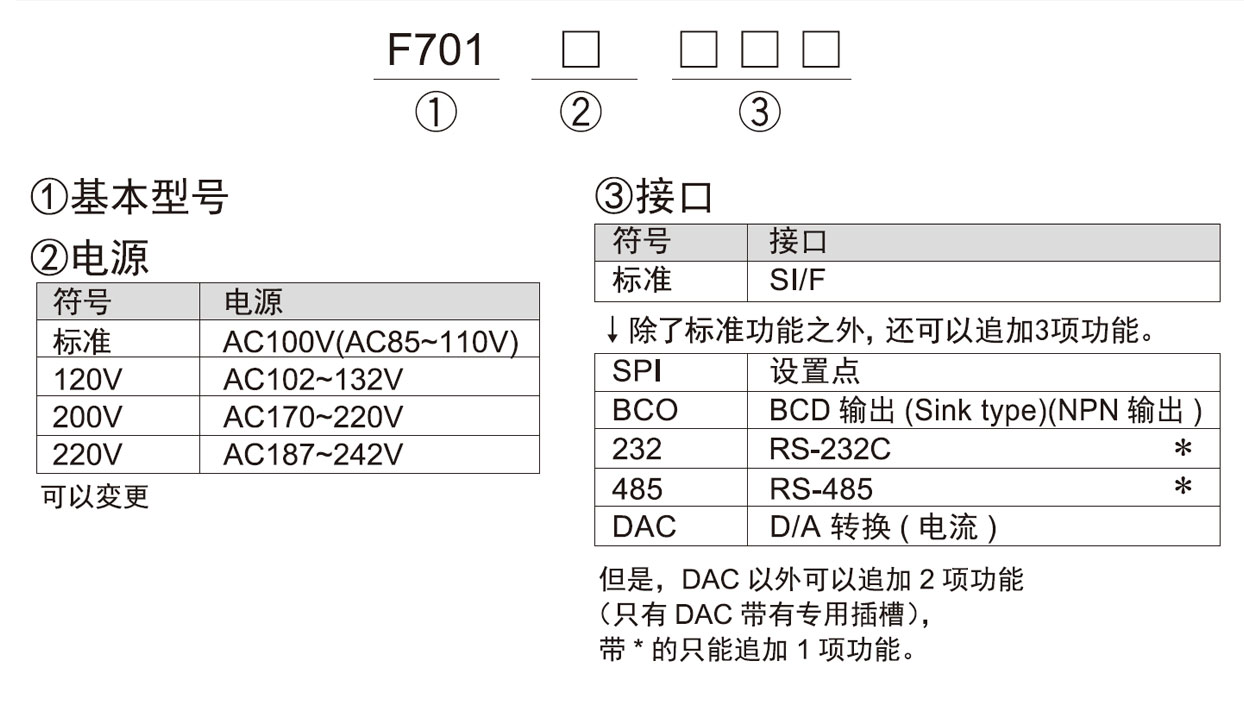

型号构成
