产品概要
维持高水准准确度的同时，迅速完成系统构建。
使用专用软件，在观察波形的同时进行调谐。
使用专用软件，在观察波形的同时进行调谐。

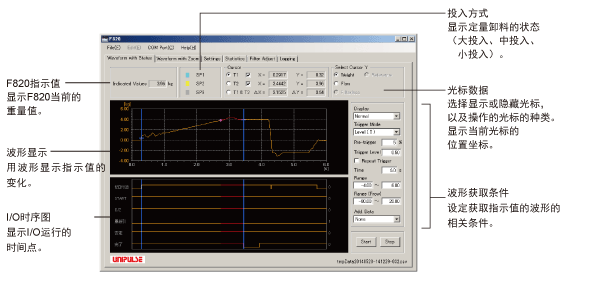

专用软件
描绘称重变化
用波形显示重量值的变化。
可同时查看波形和I/O信号，所以可以掌握整体称重时间，以及大、中、小投入信号ON/OFF交替时的运行。
扩大波形细节
可扩大重量变化波形的任意部分。
可以通过放大显示确认重量值的稳定程度、定量卸料时的投入方式是否适当、采样速度是否适当。
滤波器的效果
可查看滤波器的设定是否适当（是否抑制了振动等的干扰）。
可在计算机上通过更改滤波器设定，轻松执行模拟。
写入/读取设定值
可以读取和写入F820的设定值。
可以用CSV格式保存设定值。
可以用CSV格式保存设定值。
在保存初始状态的设定值时，以及把同一设定传到其他F820时，使用该功能比较方便。
统计
用来累计重量值的功能。
根据累计的数据，进行最大、最小和平均等统计数据的运算。
记录
可以用波形显示较长时间段的重量值变化。最长可收集72小时的数据。
特长
去除振动的高性能滤波器
高速采样和高分辨率
具有1200次/秒的高速A/D转换、高速数字处理能力，可在所有输入范围中保持1/10000的显示分辨率。
（采样速度设为300次/秒后可切换。）
（采样速度设为300次/秒后可切换。）
100种品种存储
方便自动化称重设备调用的称重序列功能和控制输入输出
无需外部连接PLC等设备，即可进行有序控制。
可以组合使用各种设定和定时器，完成精细称重。
可以组合使用各种设定和定时器，完成精细称重。

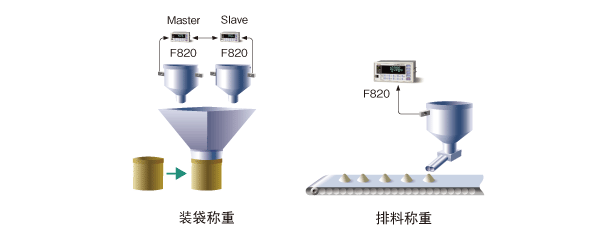

■投入、排料控制模式
装配了直接控制投入和排料口的多种序列功能，可以在称重不足时进行修正投入、投入称重的排料口控制等。
■装袋控制模式
装配了夹袋请求信号输出、二连交替排料等便于装袋的功能。
应用案例
技术参数
| 模拟部分 | |
| 激励电压 |
DC5V±5％ 输出电流：90mA以内 比率方式（最多可并列连接6个350Ω型称重传感器） |
|---|---|
| 输入信号范围 | －0.5～3.0mV/V |
| 零点调整范围 | －0.2～2.0mV/V 通过数字运算进行自动调整的方式 |
| 增益调整范围 | 0.3～3.0mV/V 通过数字运算进行自动调整的方式 |
| 最小输入灵敏度 | 0.15μV/count |
| A/D转换器 |
速度：1200次/秒、300次/秒 可选 转换分辨率：24bit（二进制） |
| 最小指示分辨率 | 1/10000 |
| 二次校准 | 等价输入校准 二次校准时的准确度 1/1000（常温） |
| 滤波器 | |
| 低通滤波器 |
A/D转换器 速度1200次/秒时：6、8、10、12、16、20Hz可选 A/D转换器 速度300次/秒时：1.5、2、2.5、3、4、5Hz可选 |
|---|---|
| 移动平均滤波器 | OFF、2～512次 |
| 显示部分 | |
| 显示器 |
主显示：字高18mm 采用荧光显示屏显示数字（7位） 品种显示：字高8mm 采用7段绿色LED显示数字（2位） |
|---|---|
| 称重显示 | 5位 符号：最高位上负值显示 |
| 显示刷新率 | 1、2、5、10、20次/秒 可选 |
| 最大称重值 | 5位 |
| 最小分度 | 可在1～50内设定 |
| 单位 | g、kg、t、lb、无 可选 |
| 小数点 | 0、0.0、0.00、0.000 可选 |
| 超量程显示 |
LOAD：A/D转换器超量程、OFL1：净重超量程、 OFL2：最大称重值＋9分度超量程、OFL3：毛重超量程 |
| 中心零点显示 | 显示真的零点或各值的中间值 |
| 状态显示 | CLAMP/ SP3/ SP2/ SP1/ HOLD/ COMPL./ ZT/ ZALM/ STAB/ TARE/ NET/ GROSS/ NZ/ D.CHG/ HI/ GO/ LO/ HI LIM/ LO LIM/ LOCK |
| 设定部分 | |
| 设定方法 |
通过薄膜按键操作设定 此外，还可通过USB、RS-232C、RS-485设定 |
|---|---|
| 存储设定憶 |
采用NOV.RAM（非易失性存储器）记忆校准值及部分设定 其他设定记忆在F.RAM（非易失性存储器）中 |
| 保护设定值 | 采用LOCK开关进行保护 |
| 外部信号 | |
| 输出信号（16点） |
输出类型：晶体管的集电极开路输出 绝缘方式：光电耦合器绝缘 额定电压：DC30V 最大电流：DC120mA |
|---|---|
| 输入信号（22点） |
输入类型：通过输入端子与COM端子的短路、开路输入信号 绝缘方式：光电耦合器绝缘 |
| 接口 | |
| USB | USB接口 |
|---|---|
| SIF | 2线式串行接口 |
| 232 | RS-232C接口（选件） |
| BCO | BCD并行数据输出接口（漏型）（选件） |
| DAC | D/A转换器接口（电流输出）（选件） |
| 485 | RS-485接口（选件） |
| RS-232C有专用插槽。其他选件只可装配1个功能。 | |
| 一般性能 | |
| 电源电压 | AC100～240V（＋10％ －15％）［自由电源 50/60Hz］ |
|---|---|
| 浪涌电流 |
2A、1msec：AC100V平均负载状态（常温、冷启动时） 4A、1msec：AC200V平均负载状态（常温、冷启动时） |
| 消耗电量 | 约18W |
| 使用环境 |
温度 使用温度范围：－10～＋40℃ 储存温度范围：－20～＋85℃ 湿度 85％RH以下（无凝露） |
| 外形尺寸 |
192（W）×96（H）×145（D）mm（不包含突起部分） 面板切割尺寸：186（W）×92（H）mm |
| 重量 | 约1.7kg |
| 付属品 | |
|---|---|
| AC输入电源线（2m） ×1 | |
| 称重传感器接头（JR接头） ×1 | |
| 称重传感器橡胶接头 ×1 | |
| 外部输入输出专用57系列接头 ×1 | |
| 小螺丝刀 ×1 | |
| 使用说明书 ×1 | |
| BCD输出接头（装配BCD输出选件时） ×1 | |
| D/A转换器接头（装配D/A转换器选件时） ×1 | |
| RS-485接头（装配RS-485选件时） ×1 |
| 其他部件 | |
| CA81-USB | USB电缆线 (A-miniB型) 1.8m |
|---|---|
| CAAC3P-P2 | AC输入电源线 2m |
| CAAC3P-CEE7/7-P1.5 | AC输入电源线(250V耐压) 1.5m |
| CN3P-2P | AC输入电源线专用3P-2P转换插头 |
| CA4131 | 一端带JR接头（6芯）线缆前端柳線 3m |
| CA4230 | JR−PRC转换电源线（6芯）线缆 0.3m |
| CA4311 |
JR−PRC转换电源线（6芯） 4线式ー6线式（520A用） 1m |
| CN10 | 称重传感器接头（JR接头） |
| CN21 | BCD输入输出接头 |
| CN22 | 外部输入输出用57系列50p接头 |
| CN34 | RS-232C专用D-Sub9p接头 |
| CN70 | D/A转换器专用接头 |

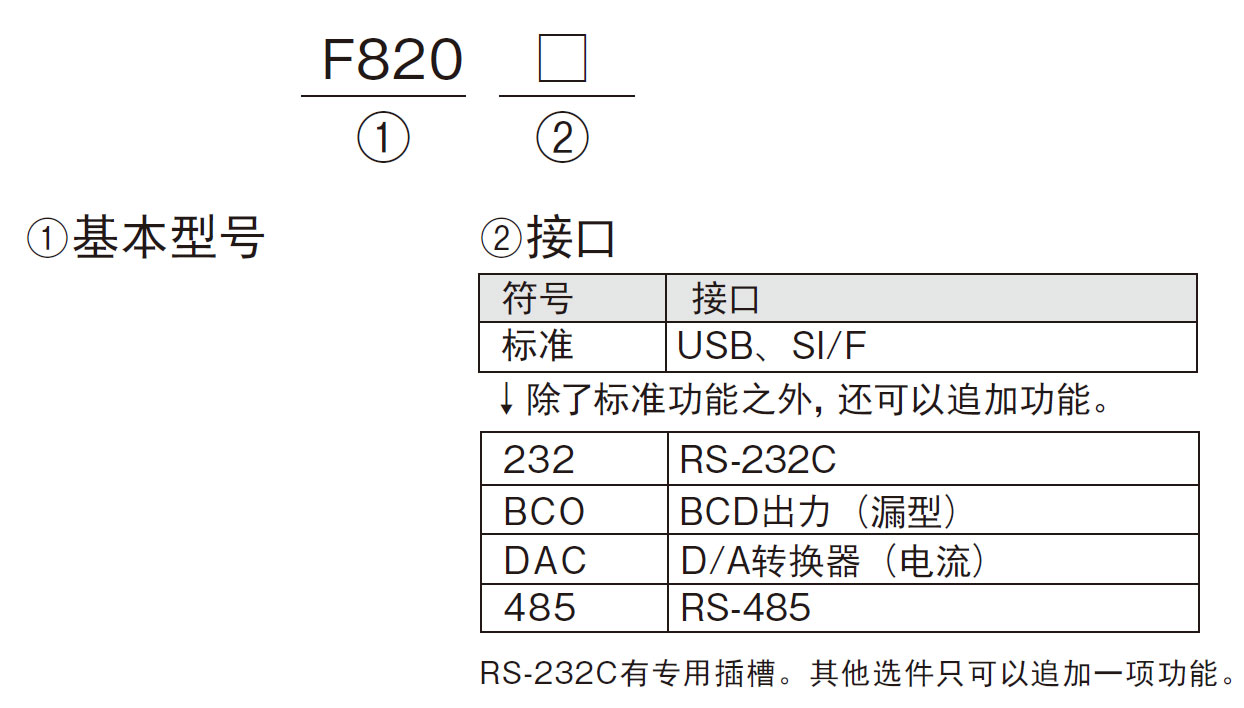

型号构成
