F805AT

UTMⅢ
  1. 详细信息



产品概要

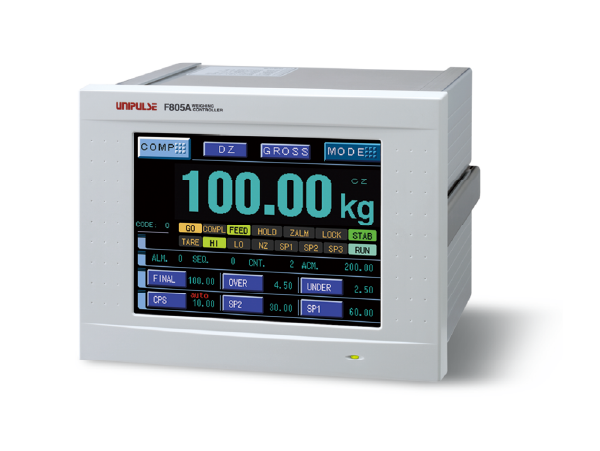

采用了重量显示,各种设定值显示,状态显示等有了飞跃提高的,简单,快捷的可操作性的彩色液晶触摸式显示界面。运转速度可以达到每秒1000次的A/D转换。

能够同以OMRON的DeviceNet,三菱公司的CC-Link为代表的PLC实行无缝连接。为了称重系统专用而开发的F805AT系列仪表,可以说是目前称重仪表行业的最高杰作。


技术参数

模拟部分
激励电压DC10或者是5V±5%(数字调整) 输出电流120mA以内 远程操控方式(可以并联4个350Ω的传感器)
零点调整范围0~约2mV/V(数字调整)
量程调整范围0.3~2.0mV/V(数字调整)
灵敏度0.3μV/count(1/4分度有效时) 0.075μV/count(1/4分度无效时)(min.)
模拟滤波贝塞尔低通滤波(-12dB/oct.)
从2Hz,4Hz,6Hz,8Hz之间选择
A/D转换器速度…1000次/秒(可以切换到200次/秒)
分辨率…16bit(二进制)
显示分辩率1/10000(1/4分度有效时) 1/40000(1/4分度无效时)
二次校正只是输入传感器的额定值不需要实物的等效输入校正方式
二次校正时的校正分辨率是1/1000(常温)(min.)

设定部分
设定方法・ 通过直接操作键盘设定
・ 能够通过RS-232C进行主机的设定
设定值的存储・ 初期设定值…NOV RAM(非易失性RAM)
・ 其他的设定值…锂电池的备份C-MOS RAM
(根据使用条件,保存环境的不同,最高可以存储7年以上)
设定值的保护防止由于误操作可以设定初期设定值或者是校正值的操作禁止(LOCK)

输入/输出部分
外部信号输出・ 理论…晶体管的集电极开关输出(发射极=COM端子)晶体管ON的时候输出为LO
・ 零点附近/ 大投料/ 中投料/ 小投料/ 不足/ 适量/ 过量/ 终了/ 排出/ 下限/ 稳定/ 重量异常/ 异常/ 定量异常/ RUN或者是累计定量
外部信号输入・ 接点(继电器开关等)或者是无接点(晶体管,集电极开关等)和COM端子短路的时候为ON
・ 毛重・净重切换/ 数字零点/ 去皮重/ 去皮重复位/ 保持或者是判断/ 投料・排出切换/ 累计命令/ 累计清零/ 开始/ 停止/ 排出命令/ 物料名称指定/ 强制排出命令/ 排出阀门开/ 排出阀门关/ 物料指定选择/ 图形描绘
计量物料选择输入BCD2行(00~99) 100种
接口・ SIF:2线式串口(标配)…尤尼帕斯制的打字机,外部显示器等连接用的专用接口
・ SI2:2线式双向串口(标配)…打字机,显示器等外围设备连接用的接口
・ 232:RS-232C通讯接口(标配)…根据主机的指令进行重量数据,各种状态,设定值的读取,写入(变更)等工作
・ BCO:BCD输出接口(选购件)…将重量数数据传输到外围设备的接口
・ BCI:BCD输入接口(选购件)…从外围装置获取各种设定值的接口
・ 485:RS-485通讯接口(选购件)…比RS-232C能够长距离通讯,而且将ID号码设定好后可以连接复数的F805AT
・ DAC:D/A转换接口(选购件)…重量数据变换为电流信号输出的接口
・ CCL:CC-Link接口(选购件)…三菱公司的PLC直接连接F805AT的接口
・ ODN:DeviceNet接口(选购件)…同OMRON公司的CompoBus/D系列的DeviceNet直接连接F805AT的接口

显示部分
显示器TFT彩色LCD(显示区域 116.8(W)×88.0(H)㎜) 320×240dot
显示值5位 最前一位显示负号
单位可以从t,kg,g,N,lb,无单位之中选择
小数点可以从0/0.0/0.00/0.000之中选择
显示次数可以从3,6,13,25次/秒之中选择(但是,A/D转换速度是固定的)
超载显示A/D转换输入超载“LOAD”,净重超载(5位设定)“OFL1”,max称量值+9分度“OFL2”,毛重超载(5位设定)“OFL3)
中间零点显示为真正的零点(0±1/4分度),或者是显示为各个数值的中间
状态显示LOCK/ HOLD/ ZALM/ 稳定/ 皮重/ RUN/ 上限/ 下限/ NZ/ 大/ 中/ 小/ 过量/ 适量/ 不足/ 终了/ 排料
设定值显示物料/ 定量/ 过量/ 不足/ 大投料/ 适量前/ 落差
累计值显示次数(4位)/ 累计值(9位)
NO.显示响铃NO.(2位)…序列控制时的异常号码
序列NO.(3位)…序列控制时的步骤号码

一般性能
电源电压AC100~240V(+10% -15%)(自由电源50/60Hz)
DC12~24V(±15%)(需要定制)
消耗电力20W
突入电流(Typ)15A,5mSec…AC100V平均负载状态(常温,开始时)
30A,5mSec;AC200V平均负载状态(常温,开始时)
10A,0.5mSec…DC12V平均负载状态(常温,开始时)
35A,0.4mSec…DC24V平均负载状态(常温,开始时)
使用条件温度…使用温度范围 -10~+40℃ 保存温度范围 -20~+60℃
湿度…85%RH以下(无凝霜)
外形尺寸174(W)×135(H)×159(D)mm(不含凸起部分)
安装尺寸165W(+2-0)×130H(+2-0)mm
安装板厚度1.6~3.2mm
重量约2.3kg
CE标识
(订货时指定)
・EMC指令: EN61326-1
・安全规格: EN61010-1,EN62311
(订货时,请指明CE标准产品的具体要求)
(DC电源未取得CE标准)



选购件
BCOBCD输出模块
BCIBCD输入模块
DACD/A转换模块(2通道)
485RS-485通讯接口※
ODNDeviceNet接口※
CCLCC-Link接口※
选购件可以安装数目4(但是串行通讯接口(带※)的只能安装1个)

附属品
AC输入电源线(2m)(只有AC电源的)1
AC输入电源线交换接头(只有AC电源并且CE对应)1
端子台连接用小型螺丝刀1
传感器接头1
外部信号输入,输出用接头1
使用说明书1
铁氧磁芯(只用CE对应的)2
BCD输出用接头(BCD选购件安装时)1
BCD输入用接头(BCD选购件安装时)1
D/A转换用接头(D/A选购件安装时)1
CC-Link用接头(CC-Link选购件安装时)1
DeviceNet用接头(DeviceNet选购件安装时)1





选购件

品名
接口
安装插口
BCOBCD输出模块

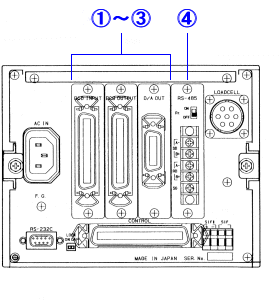

(通用的安装插口用选购件……3个安装口(如图①-③))
1~3
BCIBCD输入模块
(通用的安装插口用选购件……3个安装口(如图①-③))
1~3
DACD/A转换模块
(扩展通讯用插口选购件……1个安装口(如图④))
1~3
485RS-485通讯接口
(扩展通讯用插口选购件……1个安装口(如图④))
4
ODNDeviceNet接口
(扩展通讯用插口选购件……1个安装口(如图④))
4
CCLCC-Link接口
(扩展通讯用插口选购件……1个安装口(如图④))
4






其他选购件

品名
详细
CAAC3P-P2AC输入电源线2m
CAAC3P-CEE7/7-P1.5AC输入电源线(耐压250V)1.5m
CA4131一端带JR接头(6芯)电源线头部散状3m
CA4230JR-PRC转换电源线(6芯)0.3m
CA4311JR-PRC转换电源线(6芯)
4线式-6线式(520A用)1m
CN3P-2PAC输入电源线用3P-2P转换接头
CN20D/A转换用接头
CN21BCD输入,输出用接头
CN22外部输入输出用57系列50p接头
CN34RS-232C用D-Sub9p接头
CN71CC-Link用接头
CND01DeviceNet用接头
TSU02避雷模块
TSU03DC用避雷模块
GMP165×130橡胶垫

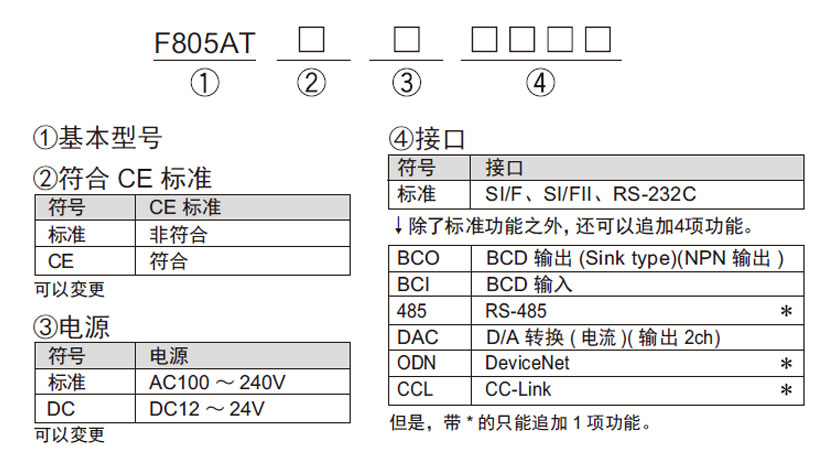

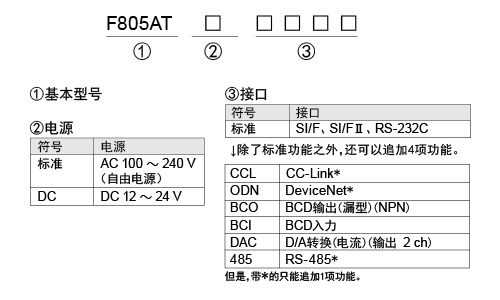

型号构成
