组装/PLC专用

    组装/PLC专用

    1. 详细信息


    产品概要

    EtherNet/IP、USB标配!!

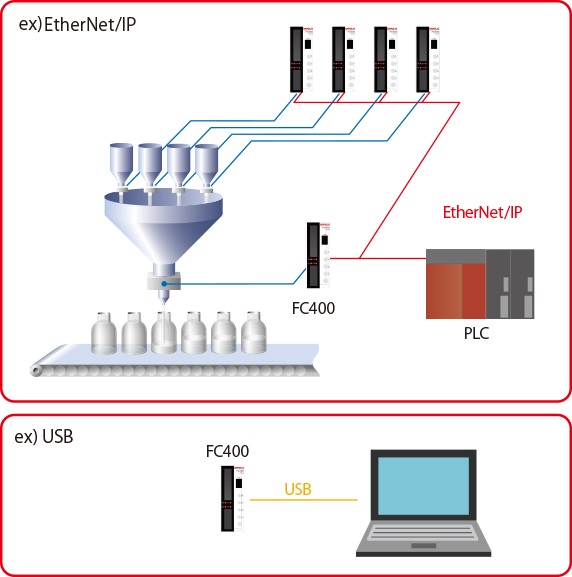

    轻量&小型,适用于嵌入设备。FC400-EIP是EtherNet/IP、USB标配的模块型称重仪表。通过通讯可简单构筑多个检测系统。

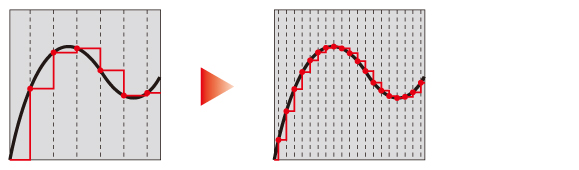

    取样速度&显示分辨率

    拥有1200次/秒的A/D转换、1/100000的显示分辨率


    因A/D转换而实现更高精度称重。
    USB专用软件

    USB通讯接口,可记录数据、波形显示、参数设定及校准。

    高性能滤波耐干扰性强&自动滤波调整功能

    具备对应各种振动的低通滤波(0.1~300Hz)。
    以及对周期性振动有效的移动平均滤波(OFF、2~512次)。
    自动滤波调整可兼容精度和稳定性,自动寻找适当的滤波值,省去手动设定的繁琐。(也可进行手动设定)

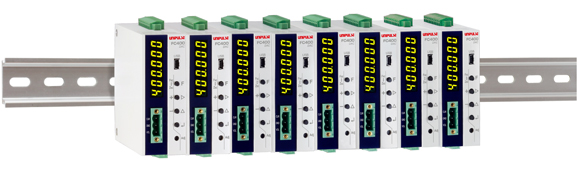

    采用DIN导轨,可组装控制盘里节省空间

    轻量小型的35mm DIN导轨型
    外形尺寸:34(W)×88(H)×91(D)mm(不含凸起部分)
    重量:约210g


    接口


    标配称重序列模式

    外部无需连接PLC等设备即可进行有序控制。

    换算·显示输入电压值功能

    可自动将传感器输出换算成mV/V并显示。
    故障发生时可用于判定故障原因。

    可6位数显示

    采用24bitA/D转换器,可显示到6位数。

    等价输入校准

    只需输入就可校准与传感器的输出值相对应的重量值。

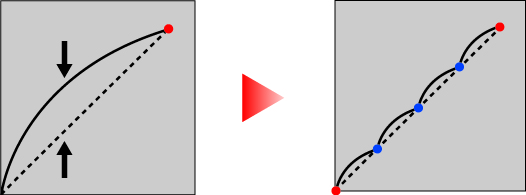

    多点校准功能

    零点,量程和中间3点的校准,按传感器品质可调整直线性。
    对直线性较差的传感器,多点校准可改善线性误差,修正称量精度。
    对线性较差的台枰,通过多点校准可补正线性误差。


    技术参数

    模拟部分
    激励电压

    DC5V±5% 输出电流:90mA
    DC2.5V±5% 输出电流:45mA 可切换
    比率方式(可以并联6个350Ω的传感器)

    信号输入范围 -2.5~5.1mV/V
    零点调整范围 数字演算的自动调整方式 -0.5~2.0mV/V
    量程调整范围

    数字演算的自动调整方式 0.02~3.0mV/V

    量程补正 多点校准:零点,量程和中间3点的校准,按传感器品质可调整直线性
    灵敏度输入分度 0.15μV/count(min.)
    滤波器 数字低通滤波器 可变:0.1~300 Hz
    移动平均滤波 OFF, 2~512次
    A/D转换器 转换速度: 1200次/秒
    转换分辨率: 24bit(二进制)

    显示部分
    显示器 字高8mm 七段绿色LED数字显示
    显示値 6位
    显示次数 3、6、13、25次/秒
    状态显示 MS,NS

    外部信号
    外部输出信号
    (5点)
    可通过设定选择各个控制输出
    晶体管的集电极输出
    Vceo=30V、 Ic=50mA
    外部输入信号
    (3点)
    可通过设定选择各个控制输入
    接点(继电器,开关等)或者是无接点时(晶体管,集电极等)
    同COM端短路的时候,变为ON
    * 请准备外部电源DC24V

    接口
    USB USB接口
    EIP EtherNet/IP接口

    一般性能
    电源电压 DC24V(±15%)
    消耗电力 4W typ
    使用条件 温度…使用温度范围:-10℃~+50℃ 保存温度范围:-20℃~+85℃
    湿度…85%RH以下(无凝露)
    外形尺寸 34(W)×88(H)×91(D)mm(不含凸起部分)
    重量 约230g

    附属品
    跳线 2
    小型螺丝刀 1
    各种输入/输出接头 2
    快捷手册 2
