组装/PLC专用

    组装/PLC专用

    1. 详细信息



    产品概要

    D/A转换标配!轻巧而小型,方便在控制盘内组装。
    FC400-DAC是D/A转换器标配的小型模块型称重仪表。
    适合用于料斗机,包装机,电平计等各种称重应用的称重仪表。
    可直接读取FC400指示值对应的电压·电流值。

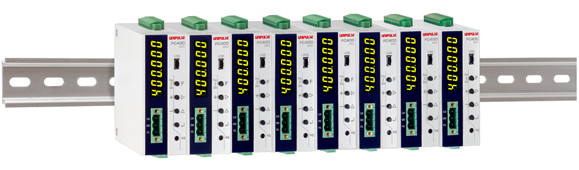

    采用DIN导轨,可组装控制盘里节省空间

    轻量小型的35mm DIN导轨型
    外形尺寸:34(W)×88(H)×91(D))mm(不含凸起部分)
    重量:約210g

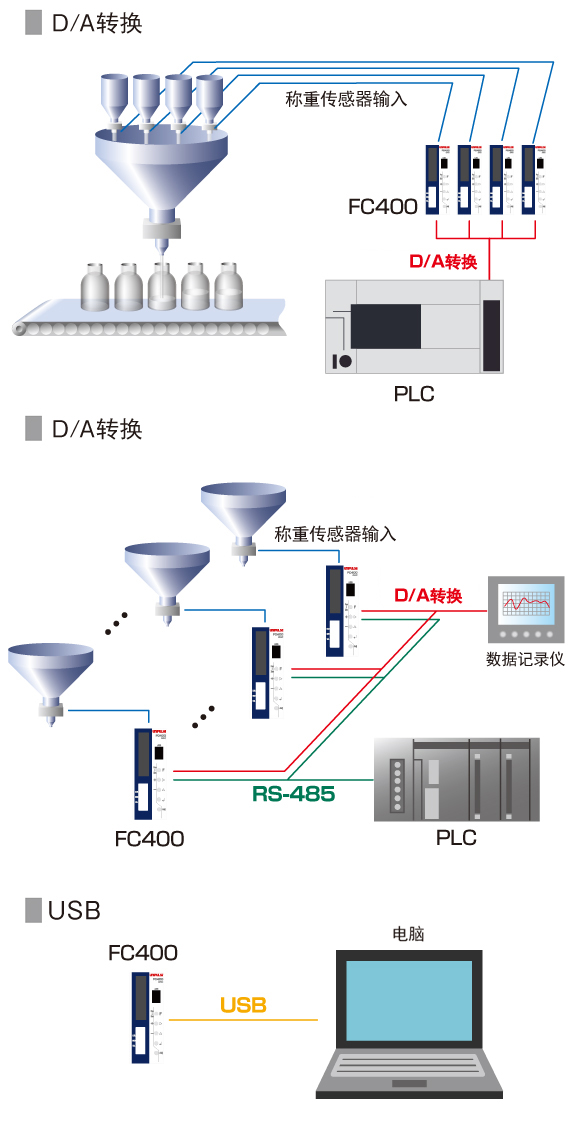

    丰富的通讯接口

    标配D/A转换、RS-485、USB通讯接口。

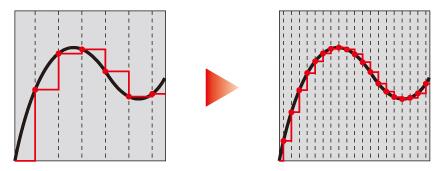

    取样速度&示分辨率

    拥有1200次/秒的A/D转换



    因A/D转换而实现更高精度称重。


    具备丰富多样的功能。

    ■ 备有数字滤波器
     抵抗外部振动,实现快速计量。

    ■ 自动滤波调整功能
    只需按自动调整键,就可自动寻找适当的滤波值。

    ■ 等价输入校准
     只要输入就可校准与传感器的输出值相对应的重量值。

    ■ 多点校准功能
     零点,量程和中间3点的校准,按传感器品质可调整直线性。

    ■ 输入换算值的显示功能
     只需连接传感器,可显示传感器的电压输出值。

    ■ 标配称重序列模式
     外部无需连接PLC等设备即可进行有序控制。

    技术参数

    模拟部分
    激励电压 DC5V±5% 输出电流:90mA
    比率方式(可以并联6个350Ω的传感器)
    信号输入范围 -2.5~5.1mV/V
    零点调整范围 数字演算的自动调整方式 -0.5~2.0mV/V
    量程调整范围

    数字演算的自动调整方式 0.02~3.0mV/V

    量程补正 多点校准:零点,量程和中间3点的校准,按传感器品质可调整直线性
    灵敏度 0.15μV/count(min.)
    滤波器 数字低通滤波器 可变:0.1~300 Hz
    移动平均滤波 OFF, 2~512次
    A/D转换器 转换速度: 1200次/秒
    转换分辨率: 24bit(二进制)

    显示部分
    显示器 字高8mm 七段绿色LED数字显示
    显示値 6位
    显示次数 3、6、13、25次/秒

    外部信号
    外部输出信号
    (5点)
    可通过设定选择各个控制输出
    晶体管的集电极输出
    Vceo=30V、 Ic=50mA
    外部输入信号
    (3点)
    可通过设定选择各个控制输入
    接点(继电器,开关等)或者是无接点时(晶体管,集电极等)
    同COM端短路的时候,变为ON
    * 请准备外部电源DC24V

    接口
    USB USB接口
    485 RS-485接口(从Modbus-RTU,UNIPULSE格式中选择)
    DAC D/A转换(电压·电流输出)

    一般性能
    电源电压 DC24V(±15%)
    消耗电力 3W typ
    使用条件 温度…使用温度范围:-10℃~+50℃ 保存温度范围:-20℃~+85℃
    湿度…85%RH以下(无凝露)
    外形尺寸 34(W)×88(H)×91(D)mm(不含凸起部分)
    重量 约210g

    附属品
    跳线 2
    小型螺丝刀 1
    各種输入/输出接头 3
    快捷手册 2
