    1. 详细信息



    产品概要

    F701-P是一款集、300次/秒A/D转换、上限下限比较、
    充填计量控制、累计等多功能的称重仪表。

    技术参数

    模拟部分
    激励电压 DC5V±5% 输出电流90mA以内
    远程操作方式 (可以并联6个350Ω的传感器)
    信号输入范围 -0.5~3.0mV/V
    零点调整范围 数字演算的自动调整方式
    -0.2~2.0mV/V
    量程调整范围 数字演算的自动调整方式
    0.3~3.0mV/V
    灵敏度 0.15μV/count(min.)
    A/D转换器 速度…300次/秒
    分辨率…24bit(二进制)
    显示分辩率 1/10000

    设定部分
    设定方法 用键盘操作设定(发音薄膜键盘)
    或者在装有选择RS-485时,可从主计算机设定
    设定存储 F-RAM(不挥发性RAM)
    设定值的保护 可以进行设定值或校准值的软件LOCK
    设定项目

    上限/下限/近零/大投入/定量前/落差/过量/不足/定量/比较禁止时间/判别时间/完成信号输出时间/称重功能1/称重功能2/皮重设定/皮重显示/数字低通滤波器/移动平均式数字滤波器/MD/ZT时间/ZT幅/积算比较选择/积算定量(上位4位)/积算定量(下位5位)/积算次数/功能键禁止/LOCK/外部输入选择/外部输出选择/密码输入/标定重量值/DZ限制值/显示选择/重力加速度补正/零点校正/量程校正/RS-485 I/F设定/通信类型/RS-485 ID/发射延迟时间


    外部信号(订购 PNP(Source)型,NPN(Sink)型时可以选择)
    外部输出信号(4点) 从 COMPL./SP1/SP2/SP3/HI/GO/LO/STAB/WEIGHT ERROR/积算定量 中选择
    信号ON的时候,输出晶体管为ON。
    ※有必要在外部准备电源
    外部输入信号(4点) 从 G/N/D/Z ON/TARE ON/TARE OFF/累计复位/HOLD/JUDGE 中选择
    接点(继电器,开关等)或者是无接点(晶体管,集电极开关输出的TTL等)连接可能
    ※有必要在外部准备电源
    接口 485: RS-485通讯接口(从Modbus-RTU,UNIPULSE格式中选择)

    显示部分
    显示器 字高18.5mm 液晶模块显示数字(7位)
    副显示:字高7.3mm(14位)
    显示值 5位 符号:最上位是负号
    累计值显示 9位
    ※可切换到 累计次数(4位), 定量(5位)
    显示次数 可选择1、2、5、10、20次/秒(系统速度是300次/秒)
    分度 可在1~50之间设定
    小数点 从0、0.0、0.00、0.000中选择
    超量程显示 LOAD:A/D转换器输入超量程
    OFL1:净重超量程
    OFL2:总重量超出 max称量值+9分度
    OFL3:总重超量程
    中心零点显示 显示真实零点或各值中心
    状态显示 COMPL./SP3/SP2/SP1/HI/GO/LO/ZT/NZ/HOLD/ZALM/STAB/TARE/NET/GROSS/CZ

    一般性能
    电源电压 AC100~240V(+10%-15%)(自由电源50/60Hz)
    消耗电力 约5W
    突入电流 1.5A、0.7mSec:AC100V平均负载状态(常温,开始时)
    2.5A、0.7mSec:AC200V平均负载状态(常温,开始时)
    使用条件 温度…使用温度范围 -10℃~+40℃ 保存温度范围 -20℃~+85℃
    湿度…85%RH以下(无凝露)
    外形尺寸 192(W)×96(H)×102(D) mm (不含凸起部分)
    安装尺寸 186 +2 -0(W)×92 +1 -0(H)mm
    ※安装板的厚度在2.0~3.2mm
    重量 约1.3kg

    附属品
    AC输入电源线(额定电压125V)3m 1
    跳线 2
    终端阻抗 1
    使用说明书 1
    橡胶衬垫 1


    其他选购件

    品名
    CN80 传感器接头端子(7P)

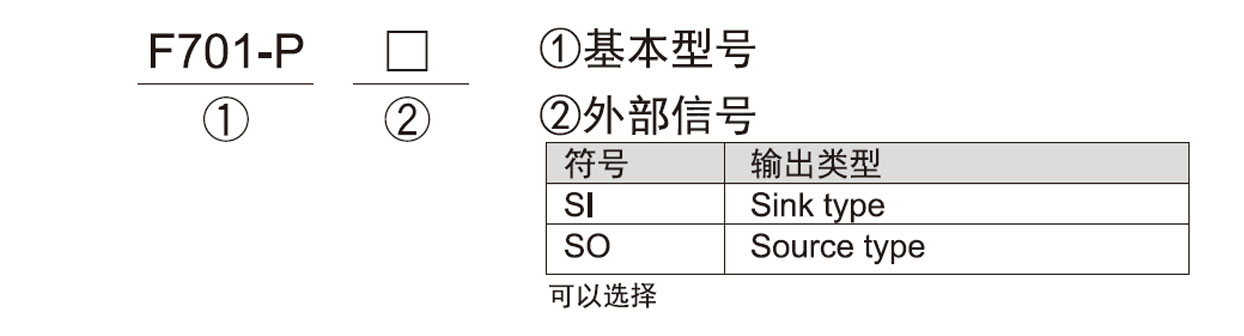

    型号构成
