    1. 详细信息



    产品概要

    F741-C是具有极强抗干扰性,可以得到稳定的计量结果的称重控制仪表。可以同西门子公司的PLC-Profibus连接使用,同时具有模拟输出等功能,可以同其他的大规模系统组合使用,成为系统的重量核心控制部分。

    技术参数

    模拟部分
    激励电压 DC10V±5% 输出电流:120mA以内
    远程测量方式(可以并列连接350Ω的4个传感器)
    信号输入范围 -0.2~2.2mV/V
    零点调整范围 0~2.0mV/V
    数字演算调整方式
    量程调整范围 0.3~2.0mV/V
    数字演算调整方式
    灵敏度 0.3μV/count(min.)
    模拟滤波 贝塞尔低通滤波(-12dB/oct.) 频率:2Hz
    A/D 转换器 速度:100次/秒(内部采样速率3200次/秒)
    分辨率:24bit(二进制)
    显示分辨率 1/10000
    二次校正 等效输入校正
    二次校正时的精度 1/1000(常温)(min.)

    设定部分
    设定方法 仪表键盘输入设定
    或者也可以通过RS-232C通讯接口设定
    设定存储 NOV RAM (非易失性记忆体RAM)
    设定项目 ・上下限比较模式:上限/下限/保持时间/零点附近/皮重设定/皮重显示
    ・非适量比较模式:目标值/过量/少量/保持时间/零点附近/皮重设定/皮重显示
    ・排料控制模式:定量/落差/定量前/比较禁止时间/判断时间/结束输出时间/零点附近/皮重设定/皮重显示
    密码输入/数字滤波/动态检测(时间)/动态检测(幅度)/零点漂移(时间)/零点漂移(幅度)/计量功能1 /计量功能2 /LOCK・键锁死/砝码重量值/DZ限制值/显示选择/重力加速度补偿/等价输入校正/零点校正/量程校正/RS-232C I/F设定/D/A输出模式/D/A零点输出设定/D/A满量程设定/PROFIBUS I/F设定/PROFIBUS 波特率显示/中转站No.

    外部信号
    输出信号(3点) HI/GO/LO(COMPL/SP2/SP1 之间可以切换)
    具有由于外部短路所引起的电流限制功能
    开集电极三极管输出(发射级=COM端子)
    三极管为ON的时候输出为“LO”
    输入信号(1点) TARE
    接点(继电器,开关等)或者是无电压接点(三极管,开集电极输出的TTL等)同COM端子短路的时候为ON
    接口 ・ 232:标配RS-232C通讯接口
    ・ DAC:D/A转换器(选购件)※4~20mA
    ・ PRF:PROFIBUS接口(选购件)※PROFIBUS-DP V0
    *选购件只可以安装1个

    显示部分
    显示器 字高14mm 7种色素的绿色LED数字显示(6位)
    显示值 6位 符号:第一位显示负号
    显示次数 从3、6、13、25次/秒之间选择(系统速度100次/秒)
    单位 g、kg、t、lb、N、oz、kN 之间选择
    (kg或者其他的单位显示可以用附带的标签变更)
    分度 1~100之间可以设定
    小数点 从0、0.0、0.00、0.000 之间选择
    (根据小数点的位置显示零点)
    超载显示 LOAD:A/D转换器输入超载
    OFL1:净重超载
    OFL2:max量程值+9分度超载
    OFL3:总重量超载
    中间零位显示 显示为真正的零点,或者是各个数值的中心
    状态显示 显示NZ/HOLD/ZALM/STAB/TARE/NET/CZ/HI/GO/LO/COMPL/SP2/SP1

    一般性能
    电源电压 AC100~240V (+10%, -15%) [自由电源50/60Hz]
    消耗电力 约12W
    突入电流 18A, 1.5mSec…AC100V平均负载状态(常温,开始时)
    42A, 1.6mSec…AC240V平均负载状态(常温,开始时)
    使用条件 使用温度范围:-10~+40℃; 保存温度范围:-20~+85℃
    湿度: 85%RH以下(无凝霜)
    外形尺寸 144(W)×72(H)×160(D) mm (不含凸起部分)
    重量 约1.0kg

    附属品
    AC输入电源线(额定耐压125V)3m 1
    单位・状态显示标签 1
    小型螺丝刀 1
    跳线 2
    D/A用转换头(D/A选件安装时) 1
    使用说明书 1


    选购件

    品名
    PRF PROFIBUS通讯接口
    DAC D/A转换


    其他选购件

    品名
    CAAC2P-B3 AC输入电源线3m
    CAAC3P-CEE7/7-B2 AC输入电源线(250V耐高压)2m
    CN80 传感器输入用接口端子
    CN70 D/A转换用接口

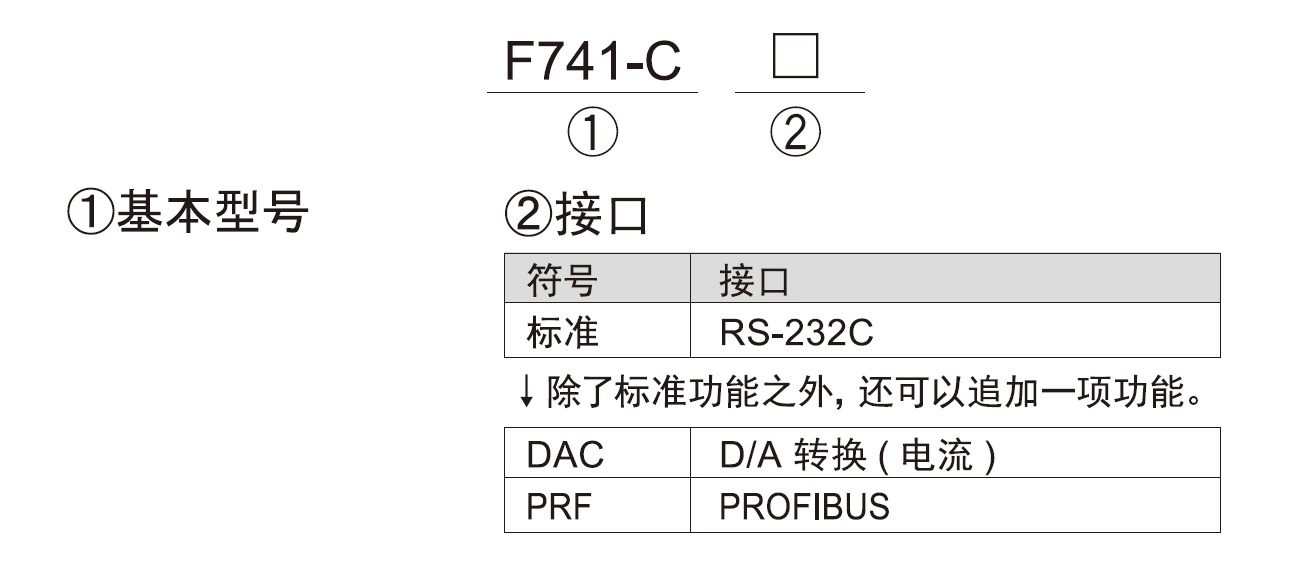

    型号构成
