基本型类

    基本型类

    1. 详细信息



    产品概要

    ● CC-Link Ver.2对应(一台主机可最多连接42台子机。)
    ● 符合RoHS环保标准
    ● IP65防尘・防水对应
    ● 安装便利的DIN144 x 72mm尺寸
    滤波的手动调整和自动调整

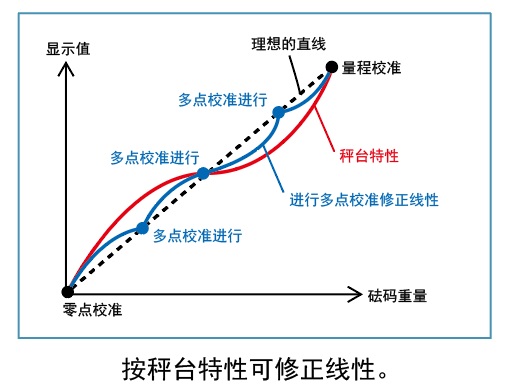

    多点校准

    对线性不好的秤台有效!
    进行零点,量程,中间的这三个点的校准,可修正线性度。



    技术参数

    模拟部分
    激励电压 DC5V±5% 输出电流:90mA以内
    比率方式(可以并联6个350Ω的传感器)
    信号输入范围 -0.3~3.0mV/V、 0~3.0mV/V(JIS B 7611-2对应时)
    零点调整范围 0~2.0mV/V 数字演算的自动调整方式
    增益调整范围

    0.3~3.0mV/V、 0.6~3.0mV/V(JIS B 7611-2对应时)
    数字演算的自动调整方式

    增益补正 通过线性功能可最多进行3点的多点校正
    最小输入分度 0.15μV/count、 0.5μV/count(JIS B 7611-2对应时)
    A/D转换器 速度:300次/秒
    变换分辨率:24bit(二进制)
    有效分辨率:400000以上(对于-0.3~3.0mV/V)
    最小指示分辨率 1/10000、 1/6000(JIS B 7611-2对应时)
    二次校准 等价输入校准 二次校准的精度 1/1000
    滤波
    低通滤波 高速(300次/秒):1.5Hz、2Hz、2.5Hz、3Hz、4Hz、5Hz
    中速(100次/秒):0.5Hz、0.67Hz、0.83Hz、1Hz、1.33Hz、1.67Hz
    低速(30次/秒):0.15Hz、0.2Hz、0.25Hz、0.3Hz、0.4Hz、0.5Hz
    移动平均滤波器 在OFF 2~512次的范围中选择
    表示部
    显示器 字高14mm 七段绿色LED数字显示(6位)
    显示值 5位 符号:最上位是负号
    显示次数 可选择 3、6、13、25次/秒(系统速度是300次/秒)
    状态显示 HI/GO/LO/NZ/HOLD/ZALM/STAB/TARE/NET/CZ
    红色LED9个、绿色LED1个

    一般性能
    电源电压 AC:AC100~240V(+10% -15%)[自由电源50/60Hz]
    DC:DC24V(±15%)(DC电源请订货时指定)
    消耗电力 约8W
    使用条件 温度 使用温度范围:-10~+40℃
    保存温度范围:-20~+60℃
    湿度 80%RH以下(无凝露)
    外形尺寸 144(W)×72(H)×99(D)mm(不含凸起部分)
    重量 约800g

    附属品
    AC输入电源线※1※2(3m) 1
    CC-Link用接头 1
    小型螺丝刀 1
    密封垫 1
    单位贴纸 1
    使用说明书 1

    ※1选择AC电源时附属 ※2附属电源电缆线接头是AC125V规格。



    其他部件

    其他部件
    CA325AC3P-B3 AC输入电源线 3m
    CA325AC3P-CEE7/7-B2 AC输入电源线(耐压250V)2m
    CN71 CC-Link用接头
    CN72 CC-Link用2行接头
