    1. 详细信息

    产品概要

    应变式传感器用的激励电源内藏的通用直流信号变送器。DC~100kHz的广范围调节,量程10000倍,低通滤波搭载,适合各种计测和实验等应用。而且还有电压值,变化量可以任意简单校正的系列产品,具有较高的操作性。

    技术参数

    适合输入阻抗60Ω~2kΩ
    传感器激励电源电压:DC2.5/5/10/15/20V ±0.2% 输出电流:50mA以内
    平衡调整范围相对于激励电压10V的±1.5mV/V
    输入电压范围0~±100mV
    输入阻抗10MΩ以上
    电压增幅度10000倍
    感度调整器粗调整:0 1/20 1/10 1/5 1/2 1/1……误差±0.2%
    微调整:各范围的1~1/6可变
    零点变动±0.5μV/℃RTI以内(电源通电30分后)
    感度变化测定值的±50ppm/℃以内(电源通电30分后)
    杂音全范围・・・输入换算30μVp-p(RTI)以内
    1kHz范围内・・・输入换算2.5μVp-p(RTI)以内
    10Hz范围内・・・输入换算0.5μVp-p(RTI)以内
    输出电压・ 电压输出0~±10V(±5mA以内) 输出阻抗0.2Ω(BNC接头输出)
    ・ 电压输出0~±10V(±30mA以内) 输出阻抗300Ω(主口输出)
    反应性能DC~100kHz/-3dB
    高滤波
    (AC模式时)
    0.5Hz(-3dB) ±15% -6dB/oct.
    普通滤波1/10/100/1K/10kHz(-3dB) ±15%和PASS 贝塞尔型(-12dB/oct.)
    校正值歪曲校正/±1~9999×10-6歪曲、电压校正/±1~9999μV、设定方式/4位数字开关、精度/±0.2%±0.5×10-6歪曲(歪曲校正)、±0.5%±5μV(电压校正)输入信号重叠
    外部控制电子式自动归零功能
    ・自动归零范围:±1V(±10V、±5V、±2V 订货时指定)
    ・自动归零命令:前面板ON/OFF开关和外部信号控制(脉冲幅度50ms以上的负脉冲信号)
    使用条件・ 周围温度:0~+50℃
    ・ 周围湿度:85%RH以下(无凝霜)
    需要电源AC100V ±10% 50/60Hz 10VA typ.
    外形尺寸49.5(W)×138(H)×310(D) mm(包含板厚度,不含凸起部分)
    重量约1.9kg
    附属品・ AC输入电缆线・・・1
    ・ 备用保险丝(0.5A)・・・1
    ・ CA8(BNC卡口电缆线 1.5m)・・・1
    ・ 使用说明书・・・1

    自动零点功能
    自动零点动作范围±10%FS
    内部基本分辨率12bit(±1/2000)
    自动零点命令前面板ON/OFF开关和外部信号控制(脉冲幅度50mS以上的负脉冲信号)

    电子式零点调整功能可以通过前面板的按键开关或者是外部控制信号来进行瞬时零点调整。

    其他选购件

    品名
    CA3Y31一端带PRC接头的(6芯)输入电缆线 3m
    CA451两端带PRC接头的(6芯)输入电缆线 5m
    ※需定制产品
    CA7带BNC的同轴电缆线
    CA8一端带卡口的电缆线

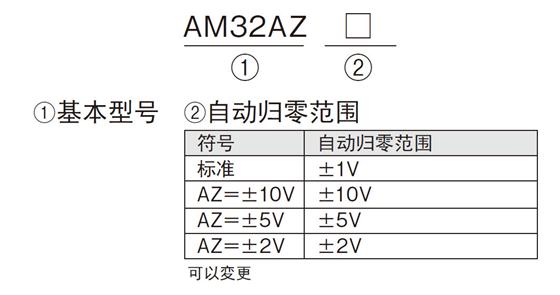

    型号构成
